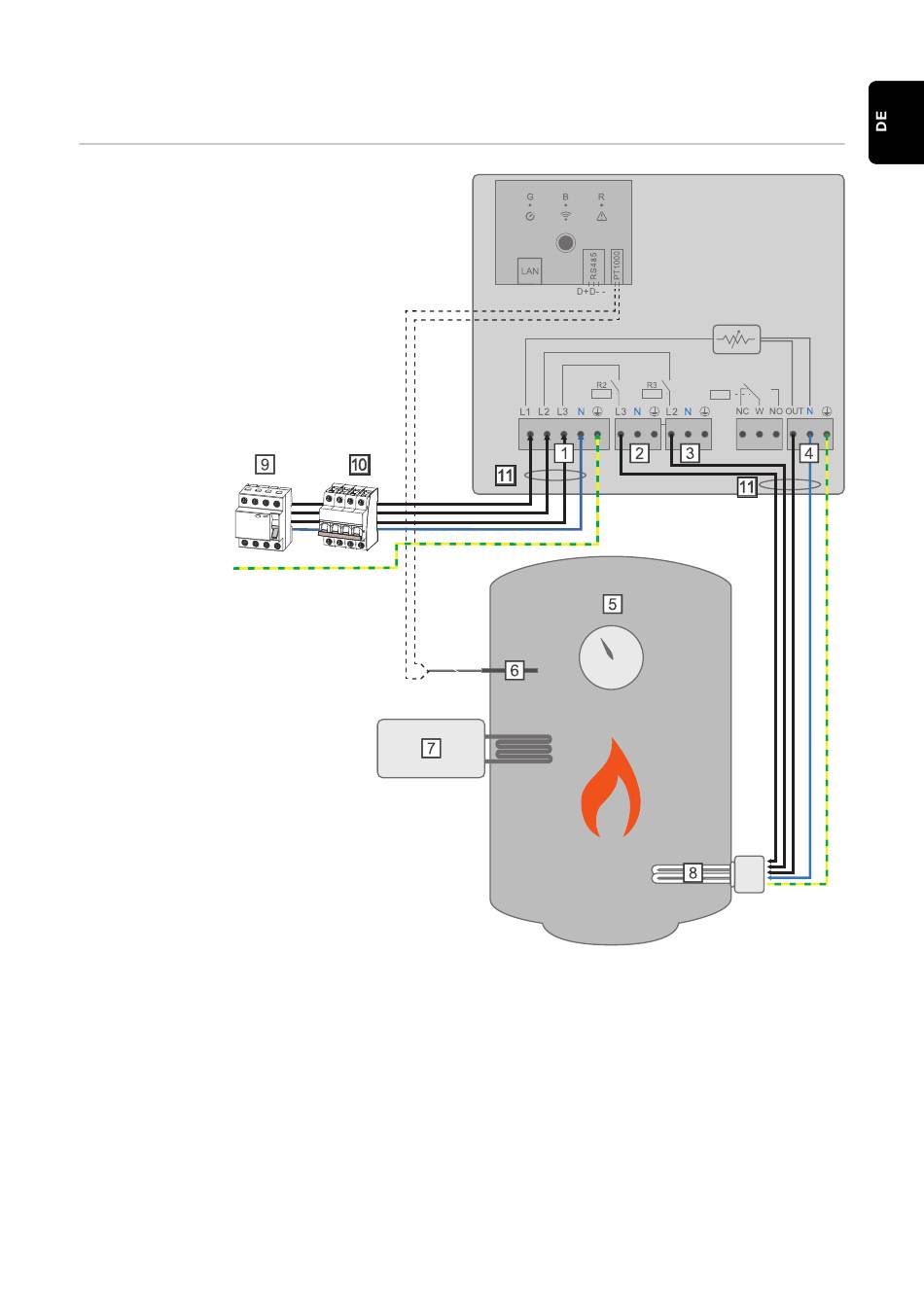

3-phasiger Heizstab 900 W bis 9 kW

Anwendungsbei-
spiel 2
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
EINGANG - Zuleitung Netz 3x 230 V, Federzugklemme 1,5 - 2,5 mm²
AUSGANG - Heizstab L3
AUSGANG - Heizstab L2
AUSGANG bis 3 kW regelbar, max. 13 A, ohmsche Last, Federzugklemme
1,5 - 2,5 mm²
Warmwasser Boiler
Temperatursensor PT1000
Fremdquelle (z.B. Gastherme)
Heizstab (max. 9 kW)
Fehlerstrom-Schutzschalter
