Fronius SR63 IGM Bedienungsanleitung
Verwandte Anleitungen für Fronius SR63 IGM
Inhaltszusammenfassung für Fronius SR63 IGM
- Seite 1 / Perfect Charging / Perfect Welding / Solar Energy Bedienungsanleitung Steuergerät SR63 IGM 60E165--00 Roboter-Option Operating Instructions SR63 IGM control unit 60E165--00 Robot option 42,0410,2244 001-17022016...
- Seite 3 Einleitung Wir danken Ihnen für Ihr entgegengebrachtes Vertrauen und gratulieren Ihnen zu Ihrem technisch hochwertigen Fronius Produkt. Die vorliegende Anleitung hilft Ihnen, sich mit diesem vertraut zu machen. Indem Sie die Anleitung sorgfältig lesen, lernen Sie die viel- fältigen Möglichkeiten Ihres Fronius-Produktes kennen. Nur so können Sie seine Vorteile bestmöglich nutzen.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines ............................... Gerätekonzept ............................Anwendungsbeispiel ..........................Gerätebeschreibung ..........................Anschluss-Übersicht ..........................Steuergerät SR63 IGM an der Stromquelle montieren ................Sicherheit .............................. Steuergerät SR63 IGM an der Stromquelle montieren ................. Hinweise zur Montage der Antriebseinheit ................... -
Seite 7: Allgemeines
Allgemeines Gerätekonzept Das Steuergerät SR63 IGM kommt bei automatisierten Anwendungen zum Einsatz und dient je nach Ausstattung zur Ansteuerung von bis zu 2 PushPull-Systemen. Anwendungsbei- spiel (13) (10) (12) (11) (14) (15) (1) (2) Stromquelle Roboter-Interface Steuergerät SR63 IGM Kühlgerät SpeedNet-Kabel vom Steuergerät SR63 IGM zur Stromquelle... -
Seite 8: Gerätebeschreibung

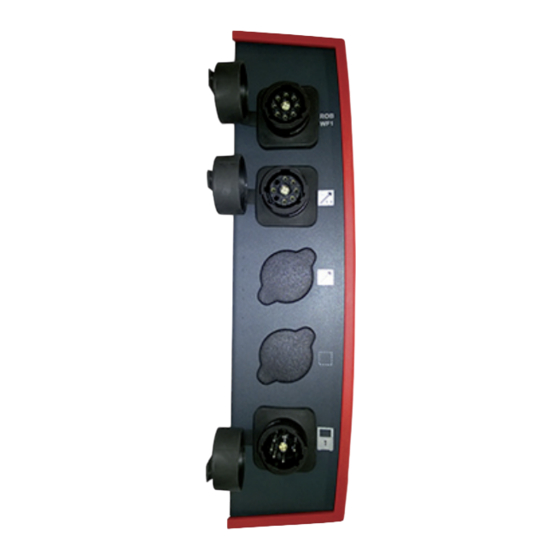

Gerätebeschrei- (1) Anschluss ROB WF1 bung zum Anschluss des Verbindungska- bels zur Kuppelstelle (2) Anschluss SpeedNet 1.1 zum Anschluss beliebiger System- komponenten (Fernbedienung, Abs- pul-Drahtvorschub, etc.) (3) Blindabdeckung (Anschluss SpeedNet, 1.2, Option) (4) Blindabdeckung (für weitere Optionen) (5) Anschluss Stromquelle 1 zum Anschluss des Verbindungska- bels zur Stromquelle Anschluss-Über-... -
Seite 9: Steuergerät Sr63 Igm An Der Stromquelle Montieren
Schutzleiter-Verbindung für die Erdung des Gehäuses dar und dürfen keinesfalls durch andere Schrauben ohne zuverlässige Schutzleiter-Verbindung ersetzt werden. Steuergerät SR63 HINWEIS! Eine Montage des Steuergerätes SR63 IGM an der Stromquelle ist IGM an der Strom- nicht zwingend erforderlich. quelle montieren Mit Hilfe der beiliegenden Montagehalterung kann das Steuergerät SR63 IGM an... -
Seite 10: Hinweise Zur Montage Der Antriebseinheit
RDMPPIOCMT = Converter-Print Converter-Print und Motorplatte RDMPPIOCMT * montiert am Roboter Hinweise zur Motorplatte isoliert am Roboter montieren Montage der An- Bei der Montage des Converter-Prints RDMPPIOCMT darauf achten, dass Kabel und triebseinheit Leitungen nicht geknickt, eingeklemmt, abgeschert oder sonst irgendwie beschädigt werden. -
Seite 19: Ersatzteilliste / Spare Parts List
Ersatzteilliste / Spare Parts List...
