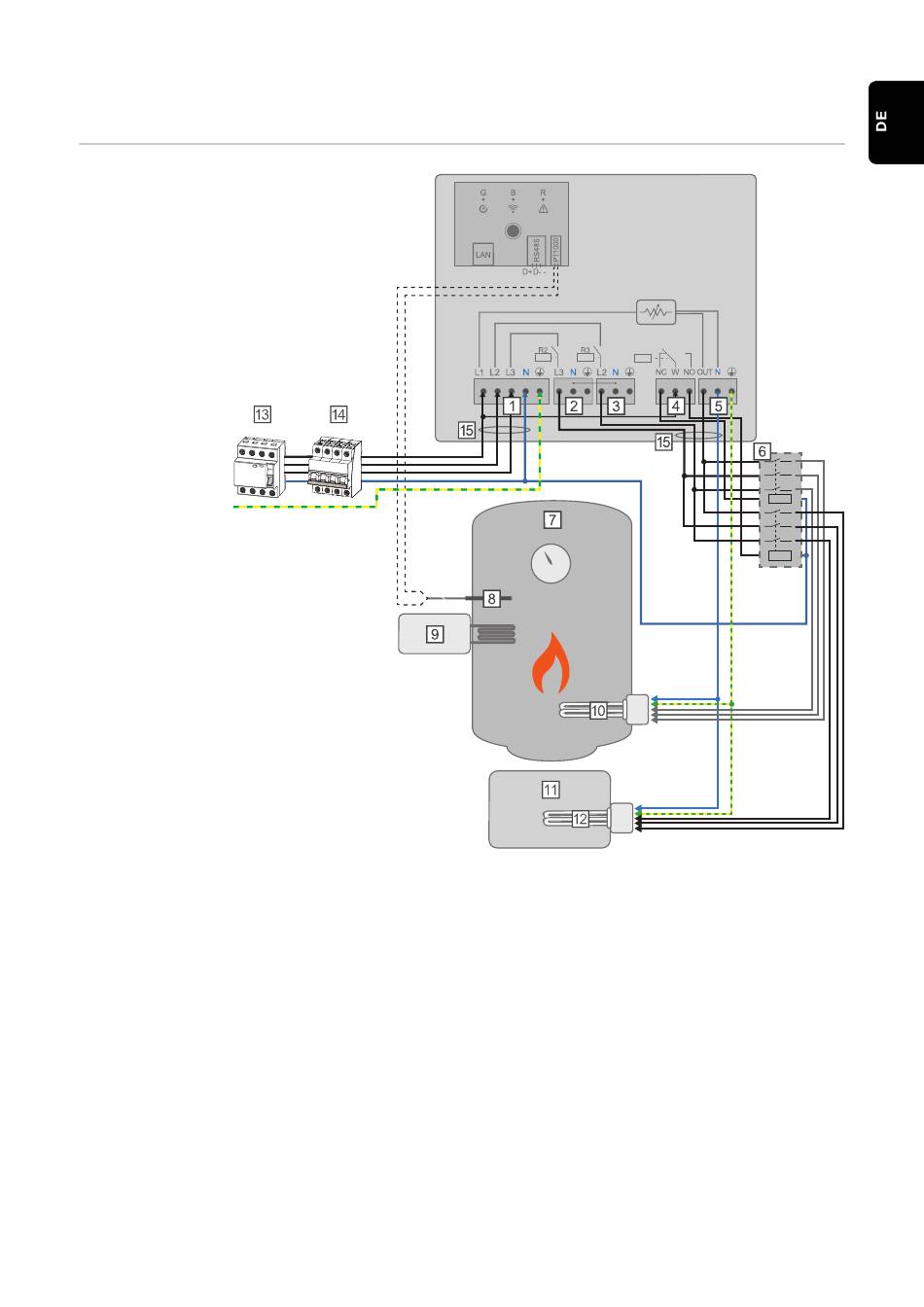

Zwei 3-phasige Heizstäbe bis 9 kW
Anwendungsbei-
spiel 6
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
(13)
EINGANG - Zuleitung Netz 3x 230 V, Federzugklemme 1,5 - 2,5 mm
AUSGANG - Heizstab L3
AUSGANG - Heizstab L2
Multifunktions-Relaisausgang
AUSGANG bis 3 kW regelbar, max. 13 A ohmsche Last, Federzugklemme
2
1,5 - 2,5 mm
Schütz Umschaltung
Warmwasser Boiler
Temperatursensor PT1000
Fremdquelle (z.B. Gastherme)
Heizstab 1 (max. 9 kW)
Puffer
Heizstab 2 (max. 9 kW)
Fehlerstrom-Schutzschalter
2
.
43
