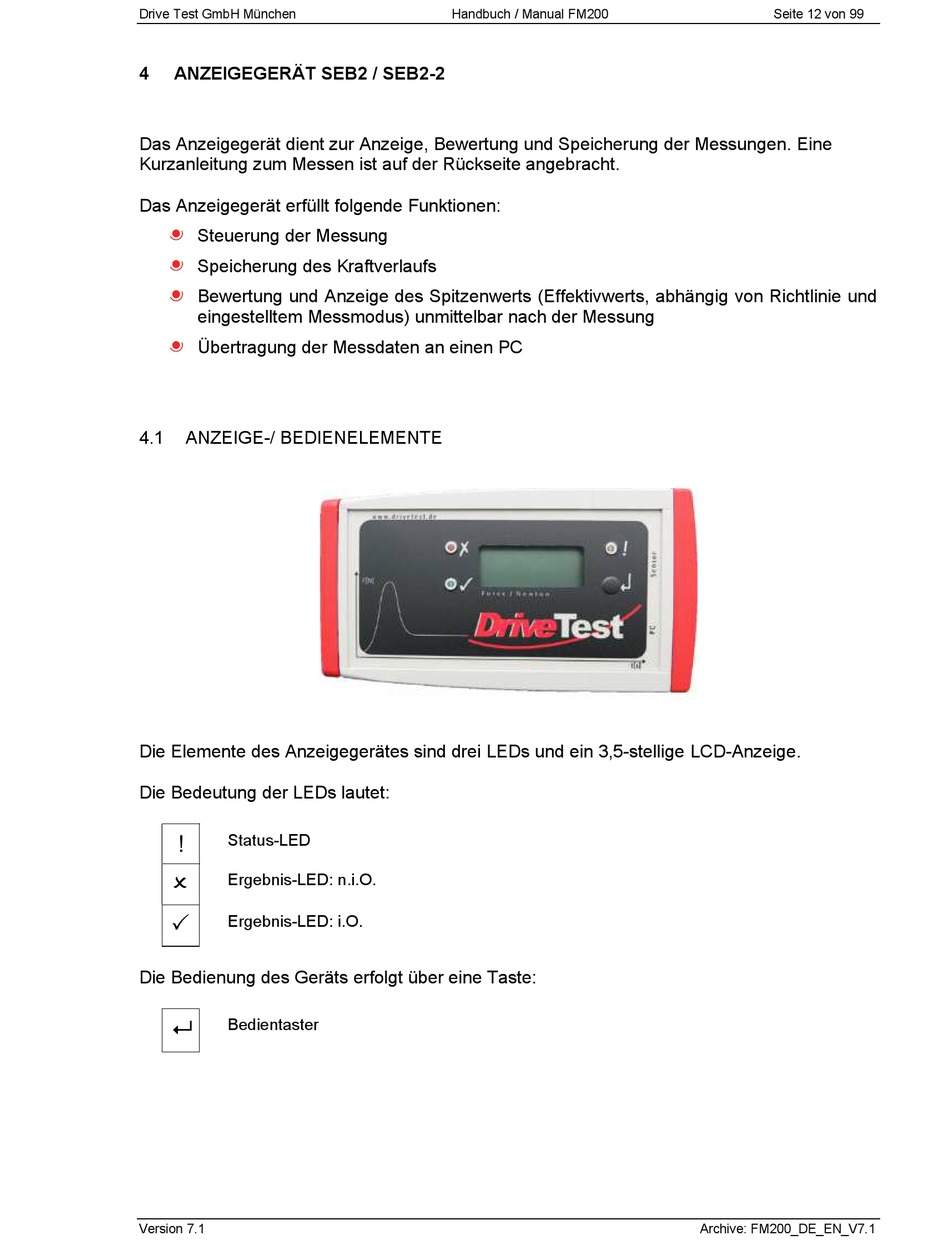

4 ANZEIGEGERÄT SEB2 / SEB2-2
Das Anzeigegerät dient zur Anzeige, Bewertung und Speicherung der Messungen. Eine
Kurzanleitung zum Messen ist auf der Rückseite angebracht.
Das Anzeigegerät erfüllt folgende Funktionen:
Steuerung der Messung
Speicherung des Kraftverlaufs
Bewertung und Anzeige des Spitzenwerts (Effektivwerts, abhängig von Richtlinie und
eingestelltem Messmodus) unmittelbar nach der Messung
Übertragung der Messdaten an einen PC
4.1

ANZEIGE-/ BEDIENELEMENTE

Die Elemente des Anzeigegerätes sind drei LEDs und ein 3,5-stellige LCD-Anzeige.
Die Bedeutung der LEDs lautet:
! Status-LED
 Ergebnis-LED: n.i.O.
 Ergebnis-LED: i.O.
Die Bedienung des Geräts erfolgt über eine Taste:

Bedientaster
