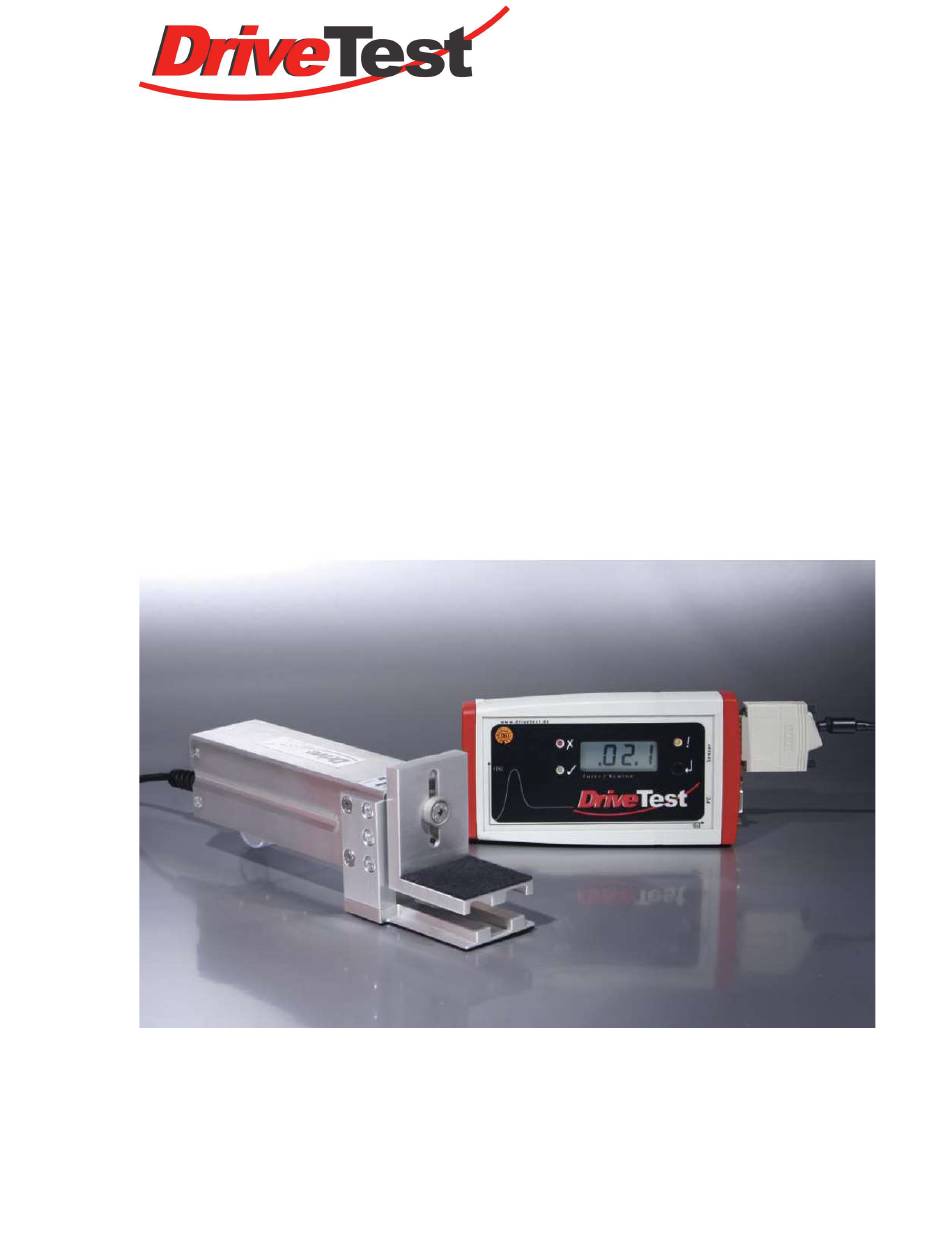

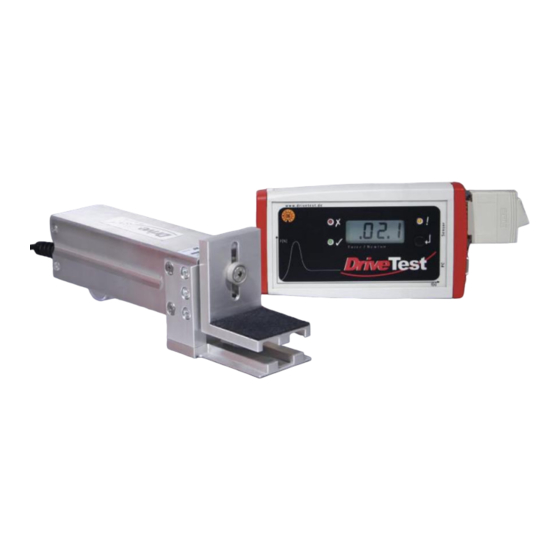

- Seite 1 FM200 Schließkraftmessgerät für Schiebedächer, Fenster und Heckklappen Pinch Force Meter for Sunroofs, Windows and Tailgates Handbuch / Manual...
-
Seite 3: Inhaltsverzeichnis
Drive Test GmbH München Handbuch / Manual FM200 Seite 3 von 99 Deutsche Version…………………………………………………………………………………….3 English version……………………………………………………………………………………..49 Inhalt ALLGEMEINE HINWEISE ................6 VERWENDUNGSZWECK ................6 INBETRIEBNAHME ..................6 1.2.1 Vollständigkeit des Systems überprüfen ............. 6 1.2.2 Funktion des Messsystems prüfen .............. 7 INSTALLATION DER PINCHPILOT SOFTWARE ........ - Seite 4 Drive Test GmbH München Handbuch / Manual FM200 Seite 4 von 99 4.9.5 Sicherheitsdatenblatt für Lithium-Polymer-Batterien ......... 18 4.10 SEB2-2-OPTION: ANALOG INTERFACE 0509 ........19 4.10.1 Ein- und Ausschalten ................19 4.10.2 Einstellungen der Analogschnittstelle ............20 MESSEN ....................21 VORBEREITUNG ..................
- Seite 5 Drive Test GmbH München Handbuch / Manual FM200 Seite 5 von 99 PFLEGE DER SOFTWARE ..............36 SOFTWARE PLUG-INS ................36 6.10 MESSREIHE .................... 37 6.10.1 Vorlagen ....................38 6.10.2 Hinweise zur Arbeit mit Messreihen ............38 6.10.3 Optionen von Messreihen ................. 39 6.11...
-
Seite 6: Allgemeine Hinweise
Handbuch / Manual FM200 Seite 6 von 99 ALLGEMEINE HINWEISE VERWENDUNGSZWECK Der bestimmungsgemäße Gebrauch des Schließkraftmesssystems FM200 ist die Messung der Schließkraft an kraftbetriebenen Schließeinrichtungen an Kraftfahrzeugen. Die Ergebnisse werden auf der Basis von anwendbaren Standards bewertet (siehe Kapitel „Richtlinien“). -
Seite 7: Funktion Des Messsystems Prüfen
Drive Test GmbH München Handbuch / Manual FM200 Seite 7 von 99 1.2.2 Funktion des Messsystems prüfen Für die erste Funktionsprüfung führen Sie bitte folgende Schritte durch: Sensor an das Anzeigegerät anschließen, durch kurzes Betätigen des Tasters das Anzeigegerät einschalten, nach der Initialisierung durch Betätigen des Taster eine Messung auslösen... -
Seite 8: Schließkraftsensor
Drive Test GmbH München Handbuch / Manual FM200 Seite 8 von 99 SCHLIEßKRAFTSENSOR AUFBAU Der Sensor ist in ein Alu- U- Profil eingebaut. Die Krafteinleitung besteht aus einer festen (unteren) Seite und einer beweglichen (oberen) Seite. Beide Seiten sind über eine Feder mit definierter Steifigkeit sowie einer DMS-Wägezelle verbunden. -
Seite 9: Messposition
Drive Test GmbH München Handbuch / Manual FM200 Seite 9 von 99 MESSPOSITION Das Gerät ist so zu betreiben, dass die feststehende Krafteinleitung mit dem festen Anschlag verbunden ist; die bewegliche Krafteinleitung ist der bewegten Kante zugewandt. Bei sich aufeinander zu bewegenden Kanten ist die feststehende Einleitung mit einer Kante zu verbinden (ggf. -
Seite 10: Sensordaten
Drive Test GmbH München Handbuch / Manual FM200 Seite 10 von 99 SENSORDATEN Wichtige, sensorspezifische Daten sind in einem nicht flüchtigen Speicher (EEPROM), der im 9-pol. Sub-D-Stecker untergebracht ist, gespeichert. Im Einzelnen sind diese Daten: Justierdaten, Sensor-ID, Lebenslauf, Serien-Nr., Richtlinienklasse, Datum der letzten Kalibrierung, Anzahl der durchgeführten Messungen. -
Seite 11: Kalibrierung
Zur Kalibrierung sind Sensor und die dazugehörige Anzeigeeinheit erforderlich. EG KONFORMITÄTSERKLÄRUNG Drive Test GmbH Hansastr. 31 81373 Muenchen Germany Erklären in eigener Verantwortung, dass das Schließkraftmessgerät: FM200 (Artikel-Nr. 1032, 1033, 1034) Den Anforderungen der folgenden EG-Richtlinien entspricht: 2006/95/EC Niederspannungsrichtlinie 2004/108/EC EMV-Richtlinie München, 18.03.2010 Wolfgang Schabel, Geschäftsführer... -
Seite 12: Anzeigegerät Seb2 / Seb2-2
Drive Test GmbH München Handbuch / Manual FM200 Seite 12 von 99 ANZEIGEGERÄT SEB2 / SEB2-2 Das Anzeigegerät dient zur Anzeige, Bewertung und Speicherung der Messungen. Eine Kurzanleitung zum Messen ist auf der Rückseite angebracht. Das Anzeigegerät erfüllt folgende Funktionen:... -
Seite 13: Speicherkapazität
Drive Test GmbH München Handbuch / Manual FM200 Seite 13 von 99 Die Funktion des Bedientasters ist je nach Betriebszustand unterschiedlich. In ausgeschaltetem Zustand dient die Taste zum Einschalten. In eingeschaltetem Zustand kann das Gerät durch einen Tastendruck von länger als zwei Sekunden ausgeschaltet werden. -
Seite 14: Datenübertragung
Drive Test GmbH München Handbuch / Manual FM200 Seite 14 von 99 DATENÜBERTRAGUNG Zur Übertragung der Messdaten muss das Anzeigegerät über ein USB-Kabel an einen PC mit der installierten Software PinchPilot angeschlossen werden. Durch den kurzen Druck des Bedientasters kann das Anzeigegerät eingeschaltet und die Datenübertragung gestartet werden. -
Seite 15: Messmodus
Drive Test GmbH München Handbuch / Manual FM200 Seite 15 von 99 4.5.3 Messmodus Je nach zugrundeliegendem Standard ist eine Einfach-, Zweifach- oder Dreifachmessung je Messpunkt erforderlich. Zusätzlich kann bei Mehrfachmessungen die Option „Autosequenz“ ausgewählt werden. Im Falle der Autosequenz starten die nachfolgenden Messungen (zweite bzw. -
Seite 16: Batterie Seb2
Drive Test GmbH München Handbuch / Manual FM200 Seite 16 von 99 BATTERIE SEB2 Das Anzeigegerät SEB2 ist mit einer nicht aufladbaren Alkaline -Batterie ausgestattet. 4.8.1 Batteriezustand Wenn die Meldung „BAT“ am LCD-Display dauerhaft erscheint, ist es Zeit, die Batterie zu wechseln. -
Seite 17: Laden Der Batterie
Drive Test GmbH München Handbuch / Manual FM200 Seite 17 von 99 BATTERIE SEB2-2 Das Anzeigegerät SEB2-2 ist mit einer wiederaufladbaren Lithium-Polymer-Batterie aus- gestattet. 4.9.1 Laden der Batterie Die Batterie wird über den USB-Anschluss aufgeladen. Die Ladequelle kann ein PC oder ein USB-Ladegerät sein. -
Seite 18: Transport
Drive Test GmbH München Handbuch / Manual FM200 Seite 18 von 99 4.9.3 Transport Da im Anzeigegerät SEB2-2 eine Lithium-Polymer-Batterie eingebaut ist, unterliegt der Transport gewissen Einschränkungen. Ein Gerät mit einer eingebauten Batteriezelle ist laut UN3481 kennzeichnungspflichtig. Bitte hierzu die Gefahrgutmarkierung wie in Abbildung 3.4 ausdrucken und außen auf der Verpackung anbringen. -
Seite 19: Seb2-2-Option: Analog Interface 0509
Drive Test GmbH München Handbuch / Manual FM200 Seite 19 von 99 4.10 SEB2-2-OPTION: ANALOG INTERFACE 0509 Das Analog Interface 0509 ist optionales Zubehör und nur für die SEB2-2 verfügbar. Die Analog Interface 0509 hat folgende Eigenschaften: BNC-Ausgangsbuchse, isoliert vom Anzeigegerät SEB2-2 Ausgabe des Analogwertes während der Messung... -
Seite 20: Einstellungen Der Analogschnittstelle
Drive Test GmbH München Handbuch / Manual FM200 Seite 20 von 99 4.10.2 Einstellungen der Analogschnittstelle Vor dem Beginn einer Messung ist die Schnittstelle zu konfigurieren. Dies muss für jeden Sensor einzeln gemacht werden: Sensor an das Anzeigegerät SEB2-2 anschließen Anzeigegerät SEB2-2 an den PC anschließen... -
Seite 21: Messen
Drive Test GmbH München Handbuch / Manual FM200 Seite 21 von 99 MESSEN VORBEREITUNG 5.1.1 Konfiguration Um die Konfigurationseinstellungen zu überprüfen, siehe Kapitel „Software PinchPilot/ Einstellungen PinchPilot/ Sensor/ Konfiguration“. 5.1.2 Messen mit Anzeigegerät und Sensor Für die Durchführung von Messungen sind der Sensor und das Anzeigegerät erforderlich. -
Seite 22: Messungen An Pc Übertragen (Upload)
Drive Test GmbH München Handbuch / Manual FM200 Seite 22 von 99 Die Messung beginnt, sobald die Ansprechschwelle der Kraft überschritten wird. Die Dauer der Messung kann je nach Anwendung variieren; in jedem Fall wird nach Ablauf der vorgesehenen Zeit das Ende der Messung erreicht. -
Seite 23: Kurzanleitung
Drive Test GmbH München Handbuch / Manual FM200 Seite 23 von 99 Der Messreport bezieht sich immer auf die gerade angezeigte Messung. Der Ausdruck des Messreports wird durch „Datei/ Drucken“ ausgelöst. KURZANLEITUNG 5.7.1 Messung durchführen Schritt Funktion Anweisung Ausschalten Langer Tastendruck (länger als 2 Sek.) Einschalten Anzeigegerät mit Sensor verbinden... -
Seite 24: Software Pinchpilot
Drive Test GmbH München Handbuch / Manual FM200 Seite 24 von 99 SOFTWARE PINCHPILOT Die Software PinchPilot dient der Auswertung der Messungen, dem Generieren von Reports, dem Exportieren von Messdaten und dem direkten Messen über die Software. Die PinchPilot Software erfüllt folgende Funktionen: Auslesen der im Anzeigegerät gespeicherten Messdaten... -
Seite 25: Sprache
Drive Test GmbH München Handbuch / Manual FM200 Seite 25 von 99 6.1.3 Sprache Verfügbare Sprachen sind Deutsch, Englisch, Französisch, Italienisch und Spanisch. Die Einstellung erfolgt unter „Extras/ Sprache“ („Extras/ Language“). 6.1.4 Einstellung der Schnittstelle in Abhängigkeit vom Anzeigegerät Bitte folgende Schritte ausführen: Das Anzeigegerät an den PC anschließen (COM, USB) und einschalten... -
Seite 26: Software-Updates
Drive Test GmbH München Handbuch / Manual FM200 Seite 26 von 99 6.1.5 Software-Updates Die Installation der Updates ist genauso wie die Neuinstallation durchzuführen. Eine Deinstallation der vorigen Version von PinchPilot ist nicht erforderlich. In der Box des USB- Sticks befindet sich der zugehörige Lizenzschlüssel, oder Sie erhalten diesen per E-Mail nach dem Download der Software von unserer Website. -
Seite 27: Hauptansicht
Drive Test GmbH München Handbuch / Manual FM200 Seite 27 von 99 HAUPTANSICHT Nach dem Aufruf von PinchPilot durch einen Doppelklick auf das PinchPilot-Icon erscheint die Hauptansicht: Menüleiste: Am oberen Rand befindet sich die Menüleiste. Hierüber sind alle Einstellungen möglich. -
Seite 28: Dateiname
Drive Test GmbH München Handbuch / Manual FM200 Seite 28 von 99 6.5.1 Dateiname Der Name von Messdatendateien setzt sich aus folgenden Komponenten zusammen: aaaa bbb cc (dd).ppd aaaa .. Seriennummer des Sensors. Diese Angabe kann aktiviert/ deaktiviert werden. Standardmäßig ist die Seriennummer deaktiviert. Die Einstellung kann unter „Extras/ Optionen/ Sensor/ Seriennummer in Dateiname“... -
Seite 29: Details
Drive Test GmbH München Handbuch / Manual FM200 Seite 29 von 99 Zusätzliche Eigenschaften können sein: Bemerkungen: Zusätzliche Informationen zur Messung Messpunkte: Bezeichnung für häufig vorkommende Messpunkte. Diese Bezeichnungen können unter „Messung/ Messpunkt“ ausgewählt werden. Alle Eingaben sind zunächst für die aktuell angezeigte Messung gültig. Darüber hinaus können die Eigenschaften als Standard festgelegt werden. -
Seite 30: Export
Drive Test GmbH München Handbuch / Manual FM200 Seite 30 von 99 6.5.7 Export Messdaten können je nach Verwendungszweck in unterschiedlichen Formaten exportiert werden. Unter „Datei/ Export“ werden folgende Möglichkeiten angeboten: Text: Unformatierter Text, der von Programmen wie z.B. MS Excel oder MS Word gelesen werden kann. - Seite 31 Drive Test GmbH München Handbuch / Manual FM200 Seite 31 von 99 Untermenü Größe Bedeutung Sensorbox Port (PC-Schnittstelle) Abhängig vom verwendeten COM-Port (bei Änderung ist ein Neustart von PinchPilot erforderlich) Sensorbox Blocknummer Nummer des Uploads; bei Bedarf einstellbar Sensorbox Seriennummer in Dateiname Bei Betrieb von mehreren Sensoren mit einem Anzeigegerät auswählbar...
-
Seite 32: Extras/ Einstellungen
Drive Test GmbH München Handbuch / Manual FM200 Seite 32 von 99 6.6.2 Extras/ Einstellungen Die hier möglichen Einstellungen sind richtlinienspezifisch und betreffen diejenige Richtlinie, die als Eigenschaft der gerade angezeigten Messdaten eingestellt ist. Änderbar sind die Skalierung (graphische Darstellung der Messdaten) und Einstellungen, die nicht in der Richtlinie festgelegt sind. - Seite 33 Drive Test GmbH München Handbuch / Manual FM200 Seite 33 von 99 Auf Systemzeit setzen: Die im Anzeigegerät befindliche Echtzeituhr wird auf die Systemzeit des PCs eingestellt. Diese Einstellung ist von großer Bedeutung, da jede Messung einen Zeitstempel erhält und somit der Zeitpunkt der Messung dokumentiert wird.
-
Seite 34: Bedienleisten
Drive Test GmbH München Handbuch / Manual FM200 Seite 34 von 99 Grenzwerte auswählbar: Ermöglicht/ blockiert die Grenzwertänderung beim Einschalten. Modusauswahl: Ermöglicht/ blockiert die Modusauswahl beim Einschalten. Messwertausgabe (benötigt die optionale Analogschnittstelle): Ermöglicht/ blockiert die Ausgabe und legt den Kraftbereich fest. -
Seite 35: Messen Mit Pinchpilot
Drive Test GmbH München Handbuch / Manual FM200 Seite 35 von 99 Aktionen: Ermöglicht eine individuelle Zusammenstellung der Symbolleiste. Optionen: Weitere individuelle Einstellungen der Ansicht. MESSEN MIT PINCHPILOT 6.7.1 Normalbetrieb Das Messen erfolgt normalerweise unter Verwendung von Sensor und Anzeigegerät. Ein Anschluss an den PC ist nicht erforderlich. -
Seite 36: Pflege Der Software
Drive Test GmbH München Handbuch / Manual FM200 Seite 36 von 99 Einstellung Bedeutung Auswählbare Werte Grenzwert Anzuwendender Grenzwert Bezeichnung der Grenzwerte Autom. Upload Automatischer Upload am Ende Aktiv/ nicht aktiv einer Messung Modus Anzahl Messungen je Einzel-/ Zweifach-/ Dreifachmessung... -
Seite 37: Messreihe
Drive Test GmbH München Handbuch / Manual FM200 Seite 37 von 99 Eine hilfreiche Möglichkeit für weitergehende Auswertungen der gemessenen Daten ist der Ergebnis-Export. Alle Werte der Ergebnistabelle einer Messung werden in eine Datei exportiert (angehängt). Die Einstellungsdetails befinden sich unter „Extras/ Ergebnis-Export Optionen“. -
Seite 38: Vorlagen
Drive Test GmbH München Handbuch / Manual FM200 Seite 38 von 99 Im linken Teil können allgemeine Eigenschaften wie anzuwendende Richtlinie, Prüfer, Kunde etc. sowie eine Bemerkung zu der Messreihe eingetragen werden. Nach Eingabe aller Eigenschaften kann ein Abgleich erfolgen. Der Abgleich bewirkt: Eintragung der allgemeinen Eigenschaften in die entsprechenden Eigenschaftsfelder bei allen beteiligten Messungen. -
Seite 39: Optionen Von Messreihen
Drive Test GmbH München Handbuch / Manual FM200 Seite 39 von 99 Die Dokumentation von Messreihen erfolgt durch den Druck eines Reports. Wenn zu einem späteren Zeitpunkt der Report wieder erstellt werden soll, dann müssen alle Schritte wiederholt werden. Eine dauerhafte Speicherung von Reports kann durch die Exportfunktion erfolgen (z.B. -
Seite 40: Änderungen Der Richtlinien
Drive Test GmbH München Handbuch / Manual FM200 Seite 40 von 99 Der Anwender kann jedoch Abweichungen zulassen, indem er die Eigenschaften ändert: Abgleich bei Richtlinien-Konflikt zulassen Abgleich bei Grenzwert-Konflikt zulassen Dateien in das Objekt-Verzeichnis verschieben: Das Objektverzeichnis trägt den Namen des im Feld „Objekt“ stehenden Eintrags der Messreiheneigenschaften. -
Seite 41: Bewertung Der Software
Drive Test GmbH München Handbuch / Manual FM200 Seite 41 von 99 6.12 BEWERTUNG DER SOFTWARE Typischer Kraftverlauf. Es gilt: max. Kraft < F perm Im PinchPilot zeigt die Ergebnistabelle die Messwerte, F / N(F ), F / N and T... -
Seite 42: Richtlinien, Standards, Normen
Drive Test GmbH München Handbuch / Manual FM200 Seite 42 von 99 RICHTLINIEN, STANDARDS, NORMEN Die in diesem Handbuch verwendeten Begriffe werden wie folgt verstanden: Standard: Allgemeine Bezeichnung einer Vorschrift zur Messung und Auswertung der Schließkraft. Dies können Normen, Gesetze, Vorschriften sein (z.B. Europäische Normen). -
Seite 43: Allgemeine Begriffsbestimmungen
Drive Test GmbH München Handbuch / Manual FM200 Seite 43 von 99 ALLGEMEINE BEGRIFFSBESTIMMUNGEN Ansprechschwelle (Ft): Die Ansprechschwelle löst eine Messung aus (25N). Spitzenkraft (Fp): Maximale Kraft, die während der Messdauer auftritt. Effektive Kraft (Fe): Mittelwert der Kraft über den Zeitraum T. -
Seite 44: Technische Daten
Drive Test GmbH München Handbuch / Manual FM200 Seite 44 von 99 TECHNISCHE DATEN Technische Änderungen vorbehalten. Gültig ab April 2020. MECHANIK Größe FM200-10/200 FM200-20/300 FM200-65/300 Federsteifigkeit 65 N/mm Toleranz d. Federsteifigkeit 5 +10 % max. Kraft 300 N Überlastschutz min. -
Seite 45: Analogausgang (Optional, Nur Für Seb2.2)
Drive Test GmbH München Handbuch / Manual FM200 Seite 45 von 99 ANALOGAUSGANG (OPTIONAL, NUR FÜR SEB2.2) Größe Wert Steckverbinder BNC-Buchse Ausgangsisolation 5000 VRMS Ausgangsbereich 4 … 4000 mV Auflösung 1 mV Aktualisierungsrate 250 oder 500 S/s Kraftbereich; einstellbar in PC-Programm PinchPilot: 250, 500, 1000, 2000 N „Sensor/Konfiguration/erweitert/Messwert-Ausgabe“... -
Seite 46: Garantie
Drive Test GmbH München Handbuch / Manual FM200 Seite 46 von 99 GARANTIE Der Hersteller gewährt den Käufer eine Garantie von 2 Jahren. Beginn der Garantiezeit ist das Datum der Lieferung (Lieferscheindatum). Defekte oder nicht funktionierende Teile werden nach Wahl von Drive Test entweder repariert oder ausgetauscht. -
Seite 47: Anhang
Drive Test GmbH München Handbuch / Manual FM200 Seite 47 von 99 11 ANHANG 11.1 FEHLERMELDUNGEN ANZEIGEGERÄT Anzeige Service (*) Bedeutung E:0x Protokoll-Fehler E:1x Fehler bei Serieller Schnittstelle (x: Bit0=Parity, Bit1=Framing, Bit2=Überlauf) E:18 Fehler bei der Baudrate E:20 Sensor an oder abgesteckt... -
Seite 49: English Version
FM200 Pinch Force Meter for Sunroofs, Windows and Tailgates Manual... - Seite 51 Drive Test GmbH München Handbuch / Manual FM200 Seite 51 von 99 English version Inhalt ALLGEMEINE HINWEISE ................6 VERWENDUNGSZWECK ................6 INBETRIEBNAHME ..................6 1.2.1 Vollständigkeit des Systems überprüfen ............. 6 1.2.2 Funktion des Messsystems prüfen .............. 7 INSTALLATION DER PINCHPILOT SOFTWARE ........7 TRANSPORT DES SYSTEMS ..............
- Seite 52 Drive Test GmbH München Handbuch / Manual FM200 Seite 52 von 99 4.10 SEB2-2-OPTION: ANALOG INTERFACE 0509 ........19 4.10.1 Ein- und Ausschalten ................19 4.10.2 Einstellungen der Analogschnittstelle ............20 MESSEN ....................21 VORBEREITUNG ..................21 5.1.1 Konfiguration .................... 21 5.1.2...
- Seite 53 INSTALLATION OF PC-SOFTWARE PINCHPILOT ......... 58 TRANSPORT ................... 58 PLACING OUT OF OPERATION .............. 58 BRINGING INTO SERVICE ..............58 FORCE SENSOR FM200 ................. 59 BASIC CONSTRUCTION ................. 59 MEASURING POSITION ................60 SENSOR DATA ..................61 SENSOR MAINTENANCE ................ 61 Version 7.1...
- Seite 54 Drive Test GmbH München Handbuch / Manual FM200 Seite 54 von 99 CALIBRATION ..................62 EC CERTIFICATE FOR CONFORMITY ........... 62 DISPLAY UNIT SEB2 / SEB2.2 ............... 63 DISPLAY, OPERATING ELEMENTS ............63 MEMORY CAPACITY ................64 DISPLAY UNIT EVALUATION ..............64 DATA TRANSFER ..................
- Seite 55 Drive Test GmbH München Handbuch / Manual FM200 Seite 55 von 99 5.1.3 Language ....................76 5.1.4 Interface setting related to display unit ............76 5.1.5 Software updates ..................77 5.1.6 Uninstalling software ................. 77 END USER LICENSE AGREEMENT ............77 GENERAL OPERATING STANDARD ............
- Seite 56 Drive Test GmbH München Handbuch / Manual FM200 Seite 56 von 99 GUARANTEE ................... 96 CONTACT INFORMATION ..............96 APPENDIX ....................97 10.1 ERROR MESSAGES DISPLAY UNIT ............97 Version 7.1 Archive: FM200_DE_EN_V7.1...
-
Seite 57: General
Seite 57 von 99 GENERAL PURPOSE OF USE The purpose of use of the pinch force meter system FM200 is to measure the closing force of power operated closing systems of cars. STARTING UP 1.2.1 Determining the completeness of the system... -
Seite 58: Testing Measurement Function
Drive Test GmbH München Handbuch / Manual FM200 Seite 58 von 99 1.2.2 Testing measurement function For an initial functional test, follow these steps: connect sensor with the display unit, turn on the display unit by briefly pressing the display unit push button,... -
Seite 59: Force Sensor Fm200
Drive Test GmbH München Handbuch / Manual FM200 Seite 59 von 99 FORCE SENSOR FM200 BASIC CONSTRUCTION The instrument consists of a static and a moveable side. Both sides are linked by a strain gauge sensor and two leaf springs. The leaf springs has a defined stiffness. -
Seite 60: Measuring Position
Drive Test GmbH München Handbuch / Manual FM200 Seite 60 von 99 MEASURING POSITION The instrument is to be used such that the static part is connected to the stop of the closing system and the movable part faces towards the moving edge. -
Seite 61: Sensor Data
Drive Test GmbH München Handbuch / Manual FM200 Seite 61 von 99 SENSOR DATA Basic sensor specific data is stored in a non-volatile memory (EEPROM), situated in the sensor’s connector (15-pol. Sub-D): Force adjustment data Sensor ID, version, serial no. -
Seite 62: Calibration
Drive Test GmbH München Handbuch / Manual FM200 Seite 62 von 99 CALIBRATION Drive Test pinch force meters are very precise devices, but can be damaged by inappropriate treatment like dropping etc. To ensure proper function, Drive Test recommend a calibration once a year. (For more information, please refer to the corresponding standard.) The calibration date and state... -
Seite 63: Display Unit Seb2 / Seb2.2
Drive Test GmbH München Handbuch / Manual FM200 Seite 63 von 99 DISPLAY UNIT SEB2 / SEB2.2 The display unit is used to display, evaluate and store the measurements. A short guide to measure is attached to the back of the display unit. -
Seite 64: Memory Capacity
Drive Test GmbH München Handbuch / Manual FM200 Seite 64 von 99 The function of the operating button is different, according to the state of the display unit. In the “off” state the display unit can be turned on. In the “on” state the display unit can be turned off by pressing the button longer than two seconds. -
Seite 65: Data Transfer
Drive Test GmbH München Handbuch / Manual FM200 Seite 65 von 99 DATA TRANSFER The display unit has to be connected to the USB port and is turned on by pressing briefly on the operating button. The data transfer is controlled by the PC software PinchPilot. -
Seite 66: Mode Of Measurement
Drive Test GmbH München Handbuch / Manual FM200 Seite 66 von 99 3.5.3 Mode of measurement Precondition: selectable mode (PinchPilot: sensor/configuration/extended). Depending on the standard, a single, a dual or a triple measurement is required. An additional setting is the option “auto sequence”. In this case, the next measurement is started automatically. -
Seite 67: Battery Seb2
Drive Test GmbH München Handbuch / Manual FM200 Seite 67 von 99 BATTERY SEB2 The SEB2 is equipped with a non rechargeable Alkaline battery. 3.8.1 Battery load state When the message „BAT“ is permanently indicated on the LCD display, it is time for a battery exchange. -
Seite 68: Battery Seb2.2
Drive Test GmbH München Handbuch / Manual FM200 Seite 68 von 99 BATTERY SEB2.2 The display unit SEB2.2 is equipped with a rechargeable Lithium-Polymer battery. 3.9.1 Battery loading The battery is loaded via USB interface. Loading source can be either a PC or a USB charging device. -
Seite 69: Transportation
Drive Test GmbH München Handbuch / Manual FM200 Seite 69 von 99 3.9.3 Transportation The display unit SEB 2.2 contains a Lithium-Polymer battery cell. These are classified as dangerous goods in transportation. As this is a build-in battery cell please follow guidelines UN3481 and respect your local law. -
Seite 70: Seb2.2 Option: Analog Interface 0509
Drive Test GmbH München Handbuch / Manual FM200 Seite 70 von 99 3.10 SEB2.2 OPTION: ANALOG INTERFACE 0509 The optional analog interface 0509 is available only for SEB2.2 display unit. Features of the analog interface 0509 are: BNC output connector, isolated from display unit SEB2.2 Output of analog value during measurement Range: 0 –... -
Seite 71: Settings
Drive Test GmbH München Handbuch / Manual FM200 Seite 71 von 99 3.10.2 Settings An initial setting is required before start of operation. This procedure has to be performed for each sensor separately: Connect sensor to display unit SEB2.2 Connect display unit SEB2.2 to PC Start PinchPilot In the menu go to “Sensor/ Configuration/ Extended”... -
Seite 72: Measuring
Drive Test GmbH München Handbuch / Manual FM200 Seite 72 von 99 MEASURING PREPARATION 4.1.1 Configuration Check configuration settings: Refer to chapter „Software PinchPilot/ PinchPilot settings/ Sensor/ Configuration“. 4.1.2 Measuring with display unit and sensor Display unit and sensor are required to perform measurements. -
Seite 73: Load Measured Data Into Pc (Upload)
Drive Test GmbH München Handbuch / Manual FM200 Seite 73 von 99 The peak force is displayed over the whole measurement period. This value is compared with the permissible peak force. Additionally, the pulse duration is compared with the actual limit value. -
Seite 74: Measuring
Drive Test GmbH München Handbuch / Manual FM200 Seite 74 von 99 4.7.1 Measuring Step Function Instruction Turn off Press operating button for longer than 2 sec. Turn on Connect sensor to display unit Briefly press operating button Set limit if needed... -
Seite 75: Pc Software Pinchpilot
Drive Test GmbH München Handbuch / Manual FM200 Seite 75 von 99 PC SOFTWARE PINCHPILOT The software PinchPilot is used for the analysis of the measurements, the generation of reports, the export of measurement data and the direct measurement via software. -
Seite 76: Language
Drive Test GmbH München Handbuch / Manual FM200 Seite 76 von 99 5.1.3 Language Available languages are German, English, French, Italian and Spanish. The setting is found under: “Extras/ Language” (“Extras/ Sprache”). 5.1.4 Interface setting related to display unit Please follow these steps: Connect display unit to your PC (COM, USB) Normally, the display device is automatically recognized by the PC. -
Seite 77: Software Updates
Drive Test GmbH München Handbuch / Manual FM200 Seite 77 von 99 5.1.5 Software updates The update installation procedure is the same as the original installation. It is not necessary to uninstall the former version of PinchPilot. License key is located on the box of USB stick or you can get it via e-mail after downloading the software from our website. -
Seite 78: Main Menu
Drive Test GmbH München Handbuch / Manual FM200 Seite 78 von 99 MAIN MENU After starting PinchPilot by double click on the PinchPilot icon the main menu is displayed: Menu bar: At the upper screen margin there is the menu bar. This bar offers access to all PinchPilot functions. -
Seite 79: Properties
Drive Test GmbH München Handbuch / Manual FM200 Seite 79 von 99 5.5.3 Properties Properties of measurement data are important attributes like the name of the customer, point of measurement etc. All properties appear on the printed report. Without properties measurement data can be easily mixed up and has little information value. -
Seite 80: Data Administration
Drive Test GmbH München Handbuch / Manual FM200 Seite 80 von 99 5.5.5 Data administration The administration of measurement data files has to be organised externally via the Windows Explorer. By this means, files can be deleted, moved or saved. We recommend creating an adequate folder structure for clearly arranging data. -
Seite 81: Pinchpilot Settings
Drive Test GmbH München Handbuch / Manual FM200 Seite 81 von 99 PINCHPILOT SETTINGS PinchPilot offers versatile settings. The default software installation settings ensure reasonable values so that the user has to adapt very few values. 5.6.1 Extras/ Options Table 5.2 shows the setting options and its meanings. -
Seite 82: Sensor/ Configuration
Drive Test GmbH München Handbuch / Manual FM200 Seite 82 von 99 Changes are only valid after you quit the window with the OK button. Other measurements are not affected. If the parameters shall be changed for future measurements, the actual setting must be stored as default. - Seite 83 Drive Test GmbH München Handbuch / Manual FM200 Seite 83 von 99 Set on system time: The real-time clock contained in the display unit is set to the PC's system time. This setting is of great importance since every measurement gets a time stamp, thus the time of the measurement is documented.
- Seite 84 Drive Test GmbH München Handbuch / Manual FM200 Seite 84 von 99 Limit value selectable: Enables/ disables limit modification during power on sequence. Selectable Mode: Enables/ disables mode selection during power on sequence. Measurement output (requires the optional analog interface): Enables/ disables output and defines force range.
-
Seite 85: Measuring With Pinchpilot
Drive Test GmbH München Handbuch / Manual FM200 Seite 85 von 99 Options: More individual view settings. MEASURING WITH PINCHPILOT 5.7.1 Normal operation To carry out a normal measurement, the sensor and the display unit are the components in use. It is not necessary, to connect the display unit to a PC. The measurement procedure is described in the chapter “Measuring”. -
Seite 86: Software Maintenance
Drive Test GmbH München Handbuch / Manual FM200 Seite 86 von 99 For settings for measuring mode please see the following table (Tab. 5.3): Tab. 5.3: Settings for measuring mode Setting Meaning Selectable values Limit Limit to be used Limit designation Autom. -
Seite 87: Sequence Of Measurements
Drive Test GmbH München Handbuch / Manual FM200 Seite 87 von 99 The setting details are found under “Extras/ Result export options”. File format: Standard setting is CSV format. Further processing with MS Excel is possible. An alternative format is Q-DAS. -
Seite 88: Templates
Drive Test GmbH München Handbuch / Manual FM200 Seite 88 von 99 After entering all properties, the property setting can be applied to the measurements. The details of this action are: Transfer of sequence properties into the property fields of all measurements. The content of remarks is an exception. -
Seite 89: Options Of Sequences
Drive Test GmbH München Handbuch / Manual FM200 Seite 89 von 99 PinchPilot supports “drag and drop”. With this method, lines or a group of lines in the sequence window can be moved. When Windows explorer is on the monitor, some loading processes can be elegantly executed: Get measurements into the graphic display or into the sequence window. -
Seite 90: Changing The Guidelines
Drive Test GmbH München Handbuch / Manual FM200 Seite 90 von 99 Example for the matching (update) process (object 1105): Directory structure before Directory structure after matching (updating) matching (updating) Pinchdata Pinchdata 2016-12-19 1105 165 01.ppd 2016-12-19 165 02.ppd 165 01.ppd 165 03.ppd... - Seite 91 Drive Test GmbH München Handbuch / Manual FM200 Seite 91 von 99 PinchPilot shows the result table: F / N(F ), F / N and T / s:: peak force, F effective force, T pulse duration. Version 7.1 Archive: FM200_DE_EN_V7.1...
-
Seite 92: Guidelines, Standards
Drive Test GmbH München Handbuch / Manual FM200 Seite 92 von 99 GUIDELINES, STANDARDS The expressions used in this manual are defined as follows: Standard: General term for a directive for measuring and evaluating the closing force. This can be laws, European standards etc. -
Seite 93: General Definition Of Terms
Drive Test GmbH München Handbuch / Manual FM200 Seite 93 von 99 GENERAL DEFINITION OF TERMS Trigger threshold (Ft): The trigger threshold triggers the measurement. Peak force (Fp): Maximum force to be found during the measurement. Effective force (Fe): Average force during time T. -
Seite 94: Technical Data
Drive Test GmbH München Handbuch / Manual FM200 Seite 94 von 99 TECHNICAL DATA MECHANIC Größe FM200-10/200 FM200-20/300 FM200-65/300 Deflection 65 N/mm rate Tolerance of deflection rate 5 +10 % Max. force 300 N Overload protection Max. gap width 10 (4) -
Seite 95: Analog Interface (Optional, Only For Seb2.2)
Drive Test GmbH München Handbuch / Manual FM200 Seite 95 von 99 ANALOG INTERFACE (OPTIONAL, ONLY FOR SEB2.2) Größe Wert Connector BNC, female Output isolation 5000 VRMS Output voltage range 4 … 4000 mV Resolution 1 mV Sample rate 250 oder 500 S/s Force range;... -
Seite 96: Contact Information
Drive Test GmbH München Handbuch / Manual FM200 Seite 96 von 99 GUARANTEE The manufacturer grants the buyer a two years guarantee. Beginning of the guarantee time is the delivery date (date of delivery note). Defect or non-functioning parts are either repaired or exchanged. Excepted from the guarantee are damages due to improper treatment, wear and tear parts and injuries by non-authorised personal. - Seite 97 Drive Test GmbH München Handbuch / Manual FM200 Seite 97 von 99 10 APPENDIX 10.1 ERROR MESSAGES DISPLAY UNIT Display Service Meaning E:0x Protocol error E:1x Serial interface error (x: Bit0=Parity, Bit1=Framing, Bit2=Overflow) E:18 Baudrate error E:20 Sensor connector change...
