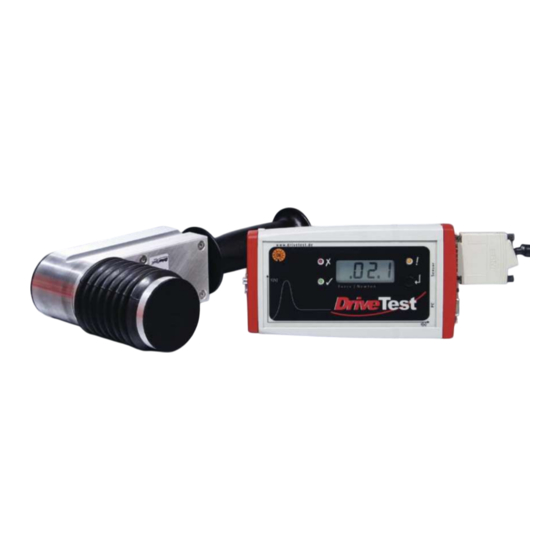

DriveTest FM300 Handbuch
Schließkraftmessgerät für aufzugstüren
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für DriveTest FM300
Inhaltszusammenfassung für DriveTest FM300
- Seite 1 FM300 Schließkraftmessgerät für Aufzugstüren Pinch Force Meter for Elevator Doors Handbuch / Manual...
-
Seite 3: Inhaltsverzeichnis
Drive Test GmbH München Handbuch / Manual FM300 Seite 3 von 100 Deutsche Version…………………………………………………………………………………….3 English version……………………………………………………………………………………..51 Inhalt ALLGEMEINE HINWEISE ................6 VERWENDUNGSZWECK ................6 INBETRIEBNAHME ..................6 1.2.1 Vollständigkeit des Systems prüfen ............6 1.2.2 Funktion des Messsystems prüfen .............. 8 INSTALLATION DER PINCHPILOT SOFTWARE ........ - Seite 4 Drive Test GmbH München Handbuch / Manual FM300 Seite 4 von 100 3.10 SEB2-2-OPTION: ANALOG INTERFACE 0509 ........21 3.10.1 Ein- und Ausschalten ................21 3.10.2 Einstellungen der Analogschnittstelle ............22 MESSEN ....................23 VORBEREITUNG ..................23 4.1.1 Konfiguration .................... 23 4.1.2...
- Seite 5 Drive Test GmbH München Handbuch / Manual FM300 Seite 5 von 100 SOFTWARE PLUG-INS ................38 5.10 MESSREIHE .................... 39 5.10.1 Vorlagen ....................40 5.10.2 Hinweise zur Arbeit mit Messreihen ............40 5.10.3 Optionen von Messreihen ................. 41 5.11 ÄNDERUNGEN DER RICHTLINIEN ............42 5.12...
-
Seite 6: Allgemeine Hinweise
Seite 6 von 100 ALLGEMEINE HINWEISE VERWENDUNGSZWECK Der Verwendungszweck des FM300 ist die Messung der Schließkraft an Aufzugtüren und trennenden Maschinenschutzeinrichtungen sowie die Bewertung der Messergebnisse hinsichtlich der Erfüllung der Forderungen von Standards. Standards, nach denen wahlweise geprüft werden kann, sind im Kapitel „Richtlinien, Standards, Normen“... - Seite 7 Drive Test GmbH München Handbuch / Manual FM300 Seite 7 von 100 Version 7.1 Archiv: FM300_DE_EN_V7.1...
-
Seite 8: Funktion Des Messsystems Prüfen
Drive Test GmbH München Handbuch / Manual FM300 Seite 8 von 100 1.2.2 Funktion des Messsystems prüfen Für die erste Funktionsprüfung führen Sie bitte folgende Schritte durch: Sensor an das Anzeigegerät anschließen, durch kurzes Betätigen des Tasters das Anzeigegerät einschalten, ... -
Seite 9: Schließkraftsensor Fm300
Drive Test GmbH München Handbuch / Manual FM300 Seite 9 von 100 SCHLIEßKRAFTSENSOR FM300 Der Schließkraftsensor dient zum Messen der Schließkraft. AUFBAU Das Gerät besteht aus einem statischen und einem beweglichen Teil. Beide Teile sind über eine Feder mit definierter Steifigkeit und einer DMS-Wägezelle verbunden. - Seite 10 Drive Test GmbH München Handbuch / Manual FM300 Seite 10 von 100 Halter 3 Halter 2 Halter 1 Halter 0 Version 7.1 Archiv: FM300_DE_EN_V7.1...
-
Seite 11: Messposition
Drive Test GmbH München Handbuch / Manual FM300 Seite 11 von 100 MESSPOSITION Das Gerät ist immer so zu betreiben, dass der Gehäuseboden dem festen Anschlag und die runde Krafteinleitung der bewegten Kante zugewandt ist. Bei sich aufeinander zu bewegenden Kanten ist der Gehäuseboden mit einer Kante zu verbinden (ggf. manuelles Mitbewegen). -
Seite 12: Sensordaten
Drive Test GmbH München Handbuch / Manual FM300 Seite 12 von 100 SENSORDATEN Grundlegende sensorspezifische Daten sind in einem nicht-flüchtigen Speicher (EEPROM), der im Stecker (15-pol. Sub-D) untergebracht ist, gespeichert. Kraftjustierdaten Sensor-ID, Version, Seriennummer Richtlinienklasse Datum der letzten Kalibrierung ... -
Seite 13: Kalibrierung
Drive Test GmbH München Handbuch / Manual FM300 Seite 13 von 100 KALIBRIERUNG Drive Test Schließkraftmessgeräte sind präzise Instrumente; sie können jedoch durch unsachgemäße Behandlung (z.B. durch Fallenlassen) in ihrer Genauigkeit beeinträchtigt werden. Zur Sicherstellung der korrekten Funktion empfiehlt Drive Test eine jährliche Kalibrierung. -
Seite 14: Anzeigegerät Seb2 / Seb2-2
Drive Test GmbH München Handbuch / Manual FM300 Seite 14 von 100 ANZEIGEGERÄT SEB2 / SEB2-2 Das Anzeigegerät dient zur Anzeige, Bewertung und Speicherung der Messungen. Eine Kurzanleitung zum Messen ist auf der Rückseite angebracht. Das Anzeigegerät erfüllt folgende Funktionen: ... -
Seite 15: Speicherkapazität
Drive Test GmbH München Handbuch / Manual FM300 Seite 15 von 100 Die Funktion des Bedientasters ist je nach Betriebszustand unterschiedlich. In ausgeschaltetem Zustand dient die Taste zum Einschalten. In eingeschaltetem Zustand kann das Gerät durch einen Tastendruck von länger als zwei Sekunden ausgeschaltet werden. -
Seite 16: Datenübertragung
Drive Test GmbH München Handbuch / Manual FM300 Seite 16 von 100 DATENÜBERTRAGUNG Zur Übertragung der Messdaten muss das Anzeigegerät über ein USB-Kabel an einen PC mit der installierten Software PinchPilot angeschlossen werden. Durch den kurzen Druck des Bedientasters kann das Anzeigegerät eingeschaltet und die Datenübertragung gestartet werden. -
Seite 17: Messmodus
Drive Test GmbH München Handbuch / Manual FM300 Seite 17 von 100 3.5.3 Messmodus Je nach zugrundeliegendem Standard ist eine Einfach-, Zweifach- oder Dreifachmessung je Messpunkt erforderlich. Zusätzlich kann bei Mehrfachmessungen die Option „Autosequenz“ ausgewählt werden. Im Falle der Autosequenz starten die nachfolgenden Messungen (zweite bzw. -
Seite 18: Batterie Seb2
Drive Test GmbH München Handbuch / Manual FM300 Seite 18 von 100 BATTERIE SEB2 Das Anzeigegerät SEB2 ist mit einer nicht aufladbaren Alkaline -Batterie ausgestattet. 3.8.1 Batteriezustand Wenn die Meldung „BAT“ am LCD-Display dauerhaft erscheint, ist es Zeit, die Batterie zu wechseln. -
Seite 19: Laden Der Batterie
Drive Test GmbH München Handbuch / Manual FM300 Seite 19 von 100 BATTERIE SEB2-2 Das Anzeigegerät SEB2-2 ist mit einer wiederaufladbaren Lithium-Polymer-Batterie aus- gestattet. 3.9.1 Laden der Batterie Die Batterie wird über den USB-Anschluss aufgeladen. Die Ladequelle kann ein PC oder ein USB-Ladegerät sein. -
Seite 20: Transport
Drive Test GmbH München Handbuch / Manual FM300 Seite 20 von 100 3.9.3 Transport Da im Anzeigegerät SEB2-2 eine Lithium-Polymer-Batterie eingebaut ist, unterliegt der Transport gewissen Einschränkungen. Ein Gerät mit einer eingebauten Batteriezelle ist laut UN3481 kennzeichnungspflichtig. Bitte hierzu die Gefahrgutmarkierung wie in Abbildung 3.4 ausdrucken und außen auf der Verpackung anbringen. -
Seite 21: Seb2-2-Option: Analog Interface 0509
Drive Test GmbH München Handbuch / Manual FM300 Seite 21 von 100 3.10 SEB2-2-OPTION: ANALOG INTERFACE 0509 Das Analog Interface 0509 ist optionales Zubehör und nur für die SEB2-2 verfügbar. Die Analog Interface 0509 hat folgende Eigenschaften: BNC-Ausgangsbuchse, isoliert vom Anzeigegerät SEB2-2 ... -
Seite 22: Einstellungen Der Analogschnittstelle
Drive Test GmbH München Handbuch / Manual FM300 Seite 22 von 100 3.10.2 Einstellungen der Analogschnittstelle Vor dem Beginn einer Messung ist die Schnittstelle zu konfigurieren. Dies muss für jeden Sensor einzeln gemacht werden: Sensor an das Anzeigegerät SEB2-2 anschließen ... -
Seite 23: Messen
Drive Test GmbH München Handbuch / Manual FM300 Seite 23 von 100 MESSEN VORBEREITUNG 4.1.1 Konfiguration Um die Konfigurationseinstellungen zu überprüfen, siehe Kapitel „Software PinchPilot/ Einstellungen PinchPilot/ Sensor/ Konfiguration“. 4.1.2 Messen mit Anzeigegerät und Sensor Für die Durchführung von Messungen sind der Sensor und das Anzeigegerät erforderlich. -
Seite 24: Messungen An Pc Übertragen (Upload)
Drive Test GmbH München Handbuch / Manual FM300 Seite 24 von 100 Die Messung beginnt, sobald die Ansprechschwelle der Kraft überschritten wird. Die Dauer der Messung kann je nach Anwendung variieren; in jedem Fall wird nach Ablauf der vorgesehenen Zeit das Ende der Messung erreicht. -
Seite 25: Kurzanleitung
Drive Test GmbH München Handbuch / Manual FM300 Seite 25 von 100 Der Messreport bezieht sich immer auf die gerade angezeigte Messung. Der Ausdruck des Messreports wird durch „Datei/ Drucken“ ausgelöst. KURZANLEITUNG 4.7.1 Messung durchführen Schritt Funktion Anweisung Ausschalten Langer Tastendruck (länger als 2 Sek.) Einschalten Anzeigegerät mit Sensor verbinden... -
Seite 26: Software Pinchpilot
Drive Test GmbH München Handbuch / Manual FM300 Seite 26 von 100 SOFTWARE PINCHPILOT Die Software PinchPilot dient der Auswertung der Messungen, dem Generieren von Reports, dem Exportieren von Messdaten und dem direkten Messen über die Software. Die PinchPilot Software erfüllt folgende Funktionen: ... -
Seite 27: Sprache
Drive Test GmbH München Handbuch / Manual FM300 Seite 27 von 100 5.1.3 Sprache Verfügbare Sprachen sind Deutsch, Englisch, Französisch, Italienisch und Spanisch. Die Einstellung erfolgt unter „Extras/ Sprache“ („Extras/ Language“). 5.1.4 Einstellung der Schnittstelle in Abhängigkeit vom Anzeigegerät Bitte folgende Schritte ausführen: ... -
Seite 28: Software-Updates
Drive Test GmbH München Handbuch / Manual FM300 Seite 28 von 100 5.1.5 Software-Updates Die Installation der Updates ist genauso wie die Neuinstallation durchzuführen. Eine Deinstallation der vorigen Version von PinchPilot ist nicht erforderlich. In der Box des USB- Sticks befindet sich der zugehörige Lizenzschlüssel, oder Sie erhalten diesen per E-Mail nach dem Download der Software von unserer Website. -
Seite 29: Hauptansicht
Drive Test GmbH München Handbuch / Manual FM300 Seite 29 von 100 HAUPTANSICHT Nach dem Aufruf von PinchPilot durch einen Doppelklick auf das PinchPilot-Icon erscheint die Hauptansicht: Menüleiste: Am oberen Rand befindet sich die Menüleiste. Hierüber sind alle Einstellungen möglich. -
Seite 30: Dateiname
Drive Test GmbH München Handbuch / Manual FM300 Seite 30 von 100 5.5.1 Dateiname Der Name von Messdatendateien setzt sich aus folgenden Komponenten zusammen: aaaa bbb cc (dd).ppd aaaa .. Seriennummer des Sensors. Diese Angabe kann aktiviert/ deaktiviert werden. Standardmäßig ist die Seriennummer deaktiviert. Die Einstellung kann unter „Extras/ Optionen/ Sensor/ Seriennummer in Dateiname“... -
Seite 31: Details
Drive Test GmbH München Handbuch / Manual FM300 Seite 31 von 100 Zusätzliche Eigenschaften können sein: Bemerkungen: Zusätzliche Informationen zur Messung Messpunkte: Bezeichnung für häufig vorkommende Messpunkte. Diese Bezeichnungen können unter „Messung/ Messpunkt“ ausgewählt werden. Alle Eingaben sind zunächst für die aktuell angezeigte Messung gültig. Darüber hinaus können die Eigenschaften als Standard festgelegt werden. -
Seite 32: Export
Drive Test GmbH München Handbuch / Manual FM300 Seite 32 von 100 5.5.7 Export Messdaten können je nach Verwendungszweck in unterschiedlichen Formaten exportiert werden. Unter „Datei/ Export“ werden folgende Möglichkeiten angeboten: Text: Unformatierter Text, der von Programmen wie z.B. MS Excel oder MS Word gelesen werden kann. - Seite 33 Drive Test GmbH München Handbuch / Manual FM300 Seite 33 von 100 Untermenü Größe Bedeutung Sensorbox Port (PC-Schnittstelle) Abhängig vom verwendeten COM-Port (bei Änderung ist ein Neustart von PinchPilot erforderlich) Sensorbox Blocknummer Nummer des Uploads; bei Bedarf einstellbar Sensorbox Seriennummer in...
-
Seite 34: Extras/ Einstellungen
Drive Test GmbH München Handbuch / Manual FM300 Seite 34 von 100 5.6.2 Extras/ Einstellungen Die hier möglichen Einstellungen sind richtlinienspezifisch und betreffen diejenige Richtlinie, die als Eigenschaft der gerade angezeigten Messdaten eingestellt ist. Änderbar sind die Skalierung (graphische Darstellung der Messdaten) und Einstellungen, die nicht in der Richtlinie festgelegt sind. - Seite 35 Drive Test GmbH München Handbuch / Manual FM300 Seite 35 von 100 Auf Systemzeit setzen: Die im Anzeigegerät befindliche Echtzeituhr wird auf die Systemzeit des PCs eingestellt. Diese Einstellung ist von großer Bedeutung, da jede Messung einen Zeitstempel erhält und somit der Zeitpunkt der Messung dokumentiert wird.
-
Seite 36: Bedienleisten
Drive Test GmbH München Handbuch / Manual FM300 Seite 36 von 100 Grenzwerte auswählbar: Ermöglicht/ blockiert die Grenzwertänderung beim Einschalten. Modusauswahl: Ermöglicht/ blockiert die Modusauswahl beim Einschalten. Messwertausgabe (benötigt die optionale Analogschnittstelle): Ermöglicht/ blockiert die Ausgabe und legt den Kraftbereich fest. -
Seite 37: Messen Mit Pinchpilot
Drive Test GmbH München Handbuch / Manual FM300 Seite 37 von 100 Aktionen: Ermöglicht eine individuelle Zusammenstellung der Symbolleiste. Optionen: Weitere individuelle Einstellungen der Ansicht. MESSEN MIT PINCHPILOT 5.7.1 Normalbetrieb Das Messen erfolgt normalerweise unter Verwendung von Sensor und Anzeigegerät. Ein Anschluss an den PC ist nicht erforderlich. -
Seite 38: Pflege Der Software
Drive Test GmbH München Handbuch / Manual FM300 Seite 38 von 100 Einstellung Bedeutung Auswählbare Werte Grenzwert Anzuwendender Grenzwert Bezeichnung der Grenzwerte Autom. Upload Automatischer Upload am Aktiv/ nicht aktiv Ende einer Messung Modus Anzahl Messungen je Einzel-/ Zweifach-/ Dreifachmessung... -
Seite 39: Messreihe
Drive Test GmbH München Handbuch / Manual FM300 Seite 39 von 100 Eine hilfreiche Möglichkeit für weitergehende Auswertungen der gemessenen Daten ist der Ergebnis-Export. Alle Werte der Ergebnistabelle einer Messung werden in eine Datei exportiert (angehängt). Die Einstellungsdetails befinden sich unter „Extras/ Ergebnis-Export Optionen“. -
Seite 40: Vorlagen
Drive Test GmbH München Handbuch / Manual FM300 Seite 40 von 100 Der mittlere Teil dient zur näheren Kennzeichnung der Messpunkte sowie des anzuwendenden Grenzwerts. Im linken Teil können allgemeine Eigenschaften wie anzuwendende Richtlinie, Prüfer, Kunde etc. sowie eine Bemerkung zu der Messreihe eingetragen werden. -
Seite 41: Optionen Von Messreihen
Drive Test GmbH München Handbuch / Manual FM300 Seite 41 von 100 Mit der Kombination Shift-Taste und linke Maustaste lassen sich Gruppen definieren, für die dann ebenfalls die Bearbeitungsmöglichkeiten des Kontextmenüs gelten. Die Dokumentation von Messreihen erfolgt durch den Druck eines Reports. Wenn zu einem späteren Zeitpunkt der Report wieder erstellt werden soll, dann müssen alle Schritte... -
Seite 42: Änderungen Der Richtlinien
Drive Test GmbH München Handbuch / Manual FM300 Seite 42 von 100 Der Anwender kann jedoch Abweichungen zulassen, indem er die Eigenschaften ändert: Abgleich bei Richtlinien-Konflikt zulassen Abgleich bei Grenzwert-Konflikt zulassen Dateien in das Objekt-Verzeichnis verschieben: Das Objektverzeichnis trägt den Namen des im Feld „Objekt“ stehenden Eintrags der Messreiheneigenschaften. -
Seite 43: Bewertung Der Software
Drive Test GmbH München Handbuch / Manual FM300 Seite 43 von 100 5.12 BEWERTUNG DER SOFTWARE Typischer Kraftverlauf. Es gilt: max. Kraft < F perm Im PinchPilot zeigt die Ergebnistabelle die Messwerte, F / N(F ), F / N and T... -
Seite 44: Richtlinien, Standards, Normen
Drive Test GmbH München Handbuch / Manual FM300 Seite 44 von 100 RICHTLINIEN, STANDARDS, NORMEN Die in diesem Handbuch verwendeten Begriffe werden wie folgt verstanden: Standard: Allgemeine Bezeichnung einer Vorschrift zur Messung und Auswertung der Schließkraft. Dies können Normen, Gesetze, Vorschriften sein (z.B. Europäische Normen). -
Seite 45: Allgemeine Begriffsbestimmungen
Drive Test GmbH München Handbuch / Manual FM300 Seite 45 von 100 ALLGEMEINE BEGRIFFSBESTIMMUNGEN Ansprechschwelle (Ft): Die Überschreitung der Ansprechschwelle löst eine Messung aus. Spitzenkraft (Fp): Maximale Kraft, die während der Messdauer auftritt. Effektive Kraft (Fe): Mittelwert der Kraft über den Zeitraum T. -
Seite 46: Technische Daten
Drive Test GmbH München Handbuch / Manual FM300 Seite 46 von 100 TECHNISCHE DATEN Technische Änderungen vorbehalten. MECHANIK Größe Wert Federrate 25 N/mm 10 % Toleranz der Federate Max. Kraft 1000 N Überlastschutz Spaltweite Ca. 140 mm Krafteinleitungsfläche 57 mm Durchmesser Maße... -
Seite 47: Analogausgang (Optional, Nur Für Seb2.2)
Drive Test GmbH München Handbuch / Manual FM300 Seite 47 von 100 ANALOGAUSGANG (OPTIONAL, NUR FÜR SEB2.2) Größe Wert Steckverbinder BNC-Buchse Ausgangsisolation 5000 VRMS Ausgangsbereich 4 … 4000 mV Auflösung 1 mV Aktualisierungsrate 250 oder 500 S/s Kraftbereich; einstellbar in PC-Programm PinchPilot: 250, 500, 1000, 2000 N „Sensor/Konfiguration/erweitert/Messwert-Ausgabe“... -
Seite 48: Garantie
Drive Test GmbH München Handbuch / Manual FM300 Seite 48 von 100 GARANTIE Der Hersteller gewährt den Käufer eine Garantie von 2 Jahren. Beginn der Garantiezeit ist das Datum der Lieferung (Lieferscheindatum). Defekte oder nicht funktionierende Teile werden nach Wahl von Drive Test entweder repariert oder ausgetauscht. -
Seite 49: Anhang
Drive Test GmbH München Handbuch / Manual FM300 Seite 49 von 100 10 ANHANG 10.1 FEHLERMELDUNGEN ANZEIGEGERÄT Anzeige Service (*) Bedeutung E:0x Protokoll-Fehler E:1x Fehler bei Serieller Schnittstelle (x: Bit0=Parity, Bit1=Framing, Bit2=Überlauf) E:18 Fehler bei der Baudrate E:20 Sensor an oder abgesteckt...
