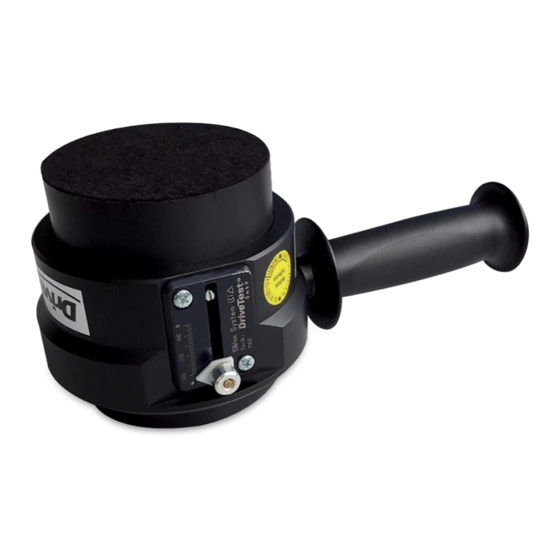

BIA Klasse 2 BIA Class 2 (25 N/mm) Mechanisches Schließkraftmessgerät für Bus- und Schienenfahrzeuge Mechanic Pinch Force Meter for Bus and Railway Doors Handbuch / Manual...
Drive Test GmbH München Handbuch / Manual BIA Class 2 Seite 3 von 24 Deutsche Version…………………………………………………………………………………….3 English version……………………………………………………………………………………..13 INHALT VERWENDUNGSZWECK ................... 4 GRUNDLAGEN DER SCHLIEßKRAFTMESSUNG ............ 4 GESETZE UND NORMEN ..................5 GERÄTEBESCHREIBUNG ..................6 MECHANIK ......................... 6 3.1.1 Prinzipieller Aufbau ....................6 3.1.2...
Handbuch / Manual BIA Class 2 Seite 4 von 24 VERWENDUNGSZWECK Der Verwendungszweck des Schließkraftmessgerätes BIA Klasse 2-25 mit einer Federsteifigkeit von 25 N/mm ist für die Messung von Schließkräften an fremdkraftbetriebenen Bus- und Zugtüren sowie die sinngemäße Verwendung an vergleichbaren Einrichtungen.
In der Bundesrepublik Deutschland trat im Jahre 1989 der § 35e StVZO in Kraft, der die Überprüfung der Schließkraft an automatisch schließenden Omnibustüren vorschreibt. Das Gerät BIA Klasse 2 wurde für diesen Einsatzbereich entwickelt. Mittlerweile gilt die Gerätespezifikation ganz oder teilweise auch in anderen Bereichen.
Drive Test GmbH München Handbuch / Manual BIA Class 2 Seite 6 von 24 GERÄTEBESCHREIBUNG MECHANIK 3.1.1 Prinzipieller Aufbau Feder Rechte Türschließkante Linke Türschließkante Kraftaufnehmer mech. Führung Handgriff Bild 4: Prinzipieller Mechanik-Aufbau Das Gerät besteht aus einer festen und einer beweglichen Hälfte. Die beiden Hälften werden durch eine dazwischen befindliche Feder mit definierter Steifigkeit auseinandergedrückt.
Drive Test GmbH München Handbuch / Manual BIA Class 2 Seite 7 von 24 3.1.2 Abmessungen Die beiden Hälften haben zur Krafteinleitung jeweils eine Stempelfläche von 100 mm Durchmesser. Der Abstand der Stempelflächen beträgt in entspanntem Zustand 115 mm. Der maximal mögliche Weg ist 30 mm, d.h. bei maximaler Kraft beträgt der Abstand der Stempelfächen 85 mm.
Drive Test GmbH München Handbuch / Manual BIA Class 2 Seite 8 von 24 MESSEN MESSBEDINGUNGEN − Der zulässige Temperaturbereich des Messgerätes liegt zwischen +10 Grad C und + 30 Grad C. − Das Fahrzeug muss auf waagerechter Standfläche abgestellt sein.
Seite 9 von 24 WARTUNG, PFLEGE UND KALIBRIERUNG Das Schließkraftmessgerät BIA Klasse 2 bedarf keiner besonderen Wartung und Pflege. Es ist vor starken Schlägen, intensiver Sonneneinstrahlung, Feuchtigkeit und Verschmutzung zu schützen. Das Gerät besteht aus dem Kunststoff POM und darf deshalb nicht in Verbindung mit Lösungsmitteln, Säuren, Laugen etc.
Drive Test GmbH München Handbuch / Manual BIA Class 2 Seite 10 von 24 SERVICE ADRESSE Drive Test GmbH Adi-Maislinger-Str. 9 D-81373 München / Germany Tel: EG KONFORMITÄTSERKLÄRUNG Wir, Drive Test GmbH Hansastr. 31 81373 Muenchen Germany Erklären, dass das Schließkraftmessgerät:...
Drive Test GmbH München Handbuch / Manual BIA Class 2 Seite 11 von 24 TECHNISCHE DATEN Größe Wert Mechanik: Federsteifigkeit 25 N/mm Spaltbreite 115 mm Krafteinleitungsfläche 100 mm Durchmesser Genauigkeit der Federsteifigkeit (linienförmige Einleitung) - 10% .. +10% Überlastschutz Gewicht ca.
BIA Class 2 (25 N/mm) Mechanic Pinch Force Meter for Bus and Railway Doors Manual...
Seite 15
Drive Test GmbH München Handbuch / Manual BIA Class 2 Seite 15 von 24 English version CONTENT 1 PURPOSE OF USE ......................16 2 BASICS OF PINCH FORCE MEASUREMENT ...............16 2.1 LAWS AND STANDARDS ....................17 3 DESCRIPTION ........................18 3.1 MECHANIC ........................18 3.1.1 Basic construction .....................18...
Seite 16 von 24 1 PURPOSE OF USE The purpose of the Pinch Force Meter BIA Class 2 with a deflection rate of 25 N/mm is to measure the pinch (force) of power operated bus and train doors or comparable applications.
In the Federal Republic of Germany in 1989 a law relating the pinch force measuring at bus doors (§ 35e StVZO) came into force. The instrument BIA Class 2 has been designed for this field. Meanwhile the specification has fully or partly been taken over in other fields.
Drive Test GmbH München Handbuch / Manual BIA Class 2 Seite 18 von 24 DESCRIPTION MECHANIC 3.1.1 Basic construction spring Right door edge Left door edge Force sensor mech. guidance handle Figure 3: Basic construction The instrument consists of a static and a moveable part. Both parts are pressed apart by a spring, located between the parts.
Drive Test GmbH München Handbuch / Manual BIA Class 2 Seite 19 von 24 3.1.2 Mechanical Dimensions The force is initiated on areas on both sides of 100 mm diameter each. In rest position the distance between the right and left initiation area is 115 mm. The maximum displacement is 30 mm, i.e.
Drive Test GmbH München Handbuch / Manual BIA Class 2 Seite 20 von 24 MEASURE ENVIRONMENTAL REQUIREMENTS − The permissible variation of the temperature of the device is between + 10 C + 30 C . − The vehicle has to be in a horizontal position.
Repeating load exposure of greater 500 N can demolish the instrument. The force indication has to be tested regularly. To do this the BIA Class 2 must have room temperature (20 - 25 degrees centigrade). Place it with the fixed part of the housing on a horizontal plane and put the test weight on it.
Drive Test GmbH München Handbuch / Manual BIA Class 2 Seite 22 von 24 DECLARATION OF CE - CONFORMITY Drive Test GmbH Hansastr. 31 81373 Muenchen Germany declare that the Pinch Force Meter: BIA Class 2 meet the intend of the applicable EC directives:...
Drive Test GmbH München Handbuch / Manual BIA Class 2 Seite 23 von 24 TECHNICAL DATA Name Value Mechanic: Spring deflection rates 25 N/mm Gap width 115 mm Force initiation area 100 mm Durchmesser Precision of spring deflection rate - 10% .. +10%...
