Erläuterungen: Positionier- und Bohrachse
Wie unten dargestellt werden durch eine G-Funktion für das Bohren sowohl die Positionierachsen als auch die Bohrachse
festgelegt. Dabei entsprechen die C-Achse und die X- bzw. Z-Achse den Positionierachsen. Die Bohrachse wird durch die
X- bzw. Z-Achse gebildet: Diese Achsen werden nicht als Positionierachse verwendet.
Tabelle 1-21 Positionierungsebene mit der entsprechenden Bohrachse
G-Funktion
G83, G84, G85
G87, G88, G89
G83 und G87, G84 und G88 sowie G85 und G89 haben mit Ausnahme der Bohrachse dieselbe Arbeitsgangfolge.
Bohrbetrieb
Die G-Funktionen (G83-G85, G87-89) wirken modal und bleiben solange aktiv, bis sie wieder abgewählt werden. Solange
diese G-Funktionen angewählt sind, bleibt der Bohrmodus aktiv. Die Daten bleiben solange erhalten, bis Bohrdaten im
Bohrzyklus geändert oder abgewählt werden.
Alle erforderlichen Bohrdaten müssen am Beginn eines festen Zyklus angegeben werden. Während der Ausführung eines
festen Zyklus dürfen nur Daten geändert werden.
Wiederholung
Wenn Sie mehrere Bohrlöcher mit gleichem Abstand zueinander fertigen wollen, können Sie die Anzahl der Wiederholungen
im Parameter "K" angeben. "K" wird nur in dem Satz wirksam, in dem er angegeben ist.
Die Bohrdaten werden gespeichert; bei Programmierung von K0 wird allerdings kein Bohren ausgeführt.
Abwahl
Zur Abwahl eines festen Zyklus wird entweder G80 verwendet oder eine Funktion der G-Gruppe 01 (G00, G01, G02, G03).
Symbole und Abbildungen
Nachfolgend werden die einzelnen festen Zyklen erklärt. In den folgenden Abbildungen werden diese Symbole verwendet:

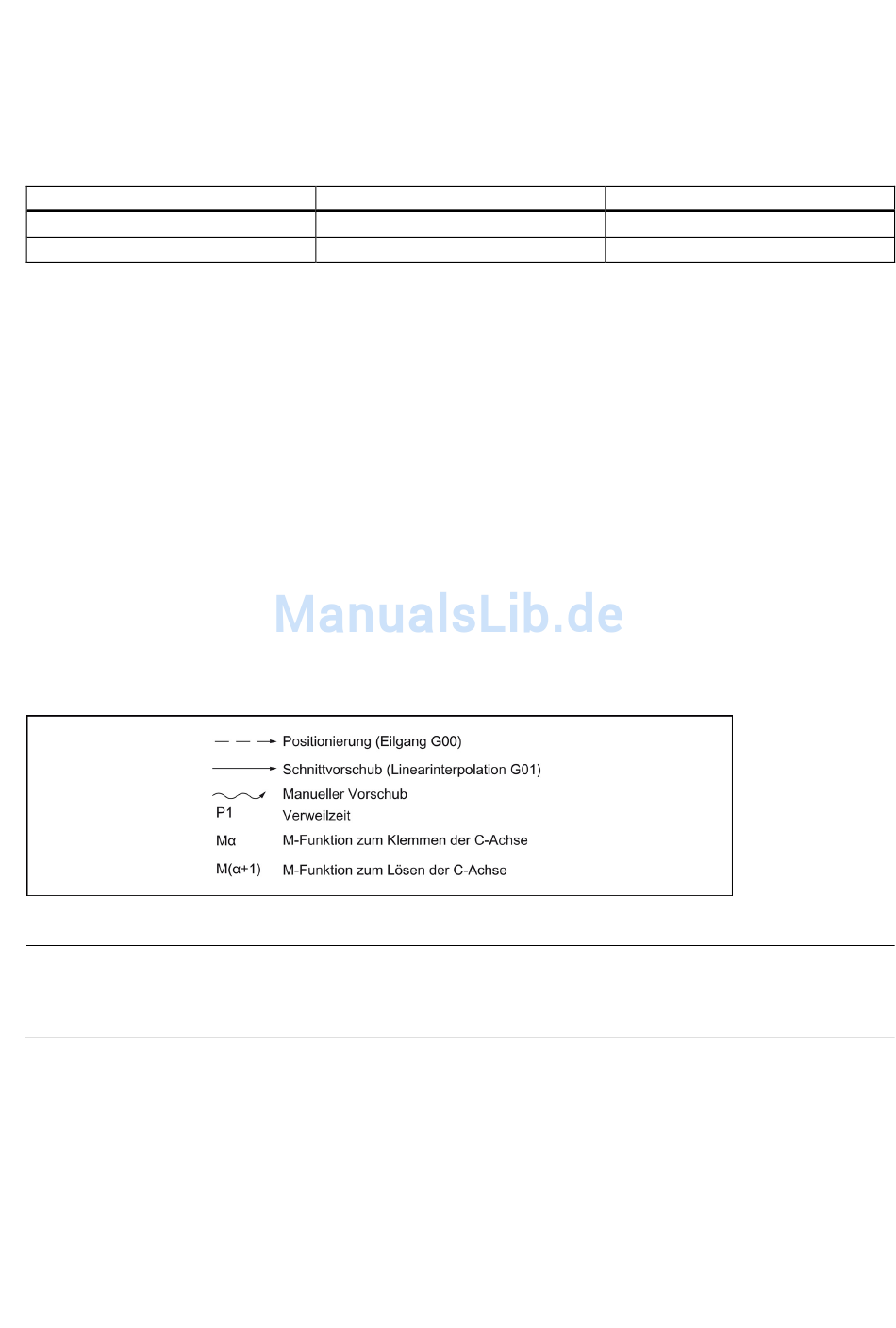

Bild 1-65 Symbole und Abbildungen
Hinweis
In allen festen Zyklen wird der Adressbuchstabe R (Abstand "Ausgangsebene - Punkt R") als Radius behandelt.
Z bzw. X (Abstand "Punkt R - Bohrlochgrund") werden allerdings – abhängig von der Art der Programmierung – immer als
Durchmesser oder als Radius behandelt.
Tieflochbohrzyklus (G83)/Seitenflächen-Tiefbohrzyklus (G87)
Ob ein Tieflochbohrzyklus (Entspanen) oder ein Hochgeschwindigkeits-Tieflochbohrzyklus (Spänebrechen) ausgeführt wird,
hängt von der Einstellung USER DATA, _ZSFI[20] ab.
Ist für den Bohrzyklus keine Zustellung angegeben, wird ein normaler Bohrzyklus ausgeführt.
Programmier- und Bedienhandbuch (Drehen/Fräsen nach ISO)
6FC5398-0DP40-0AA0, 08/2013
Positionierungsebene
X-Achse, C-Achse
Z-Achse, C-Achse
Bohrachse
Z-Achse
X-Achse
