Sämtliche Wartungsarbeiten können mit
einem Kreuzschraubenzieher (Phillips) aus-
geführt werden!

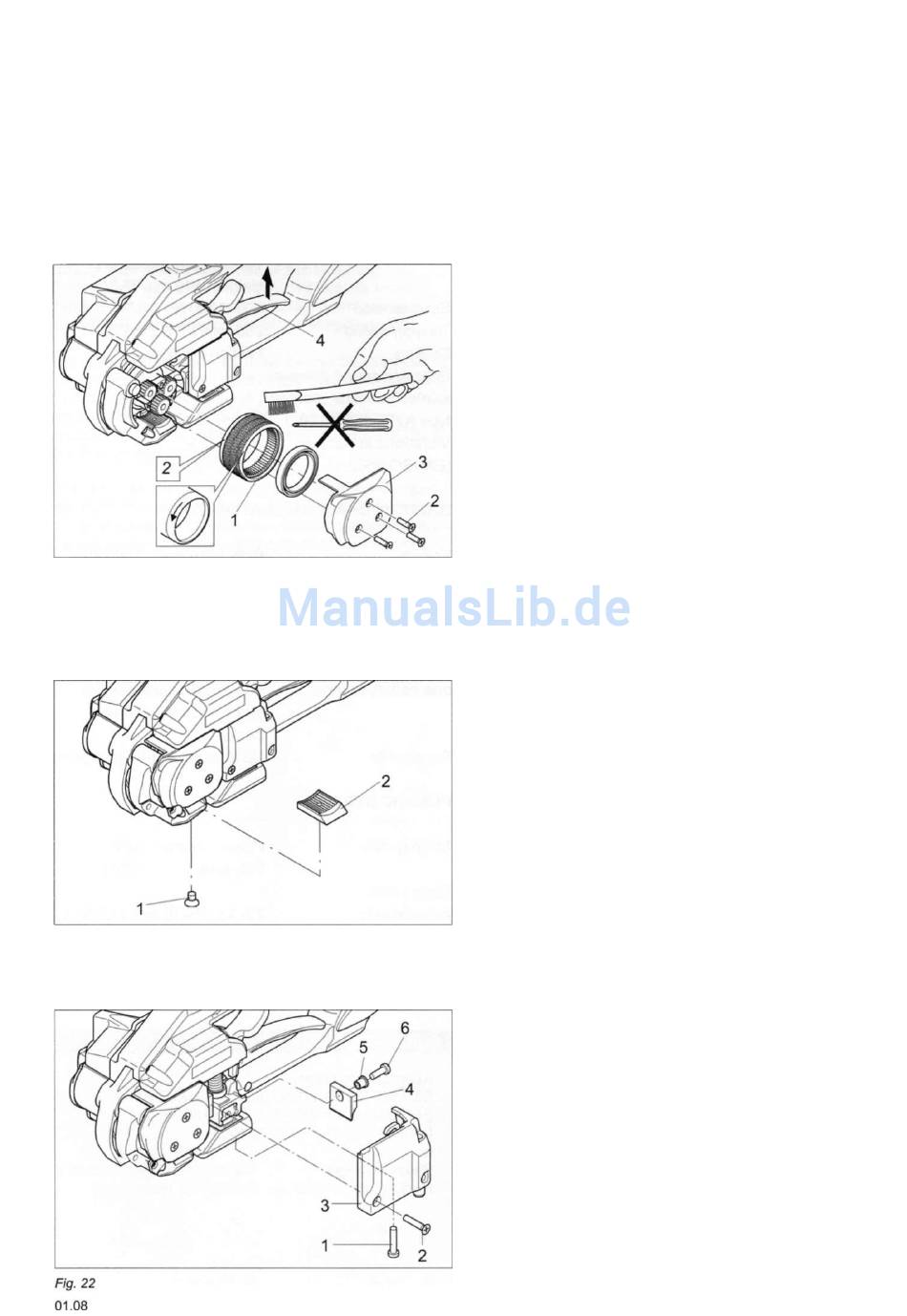

Fig. 20 (2 -
Spannradtyp für BXT)
Fig. 21
WARTUNG UND INSTANDSETZUNG
Ausbau
- Akku aus Gerät ziehen.
- Drei Senkschrauben (20/2) lösen und Deckel (20/3)
zusammen mit Rillenkugellager entfernen.
- Wippenhebel (20/4) anheben und Spannrad (20/1)
vorsichtig herausziehen.
- Spannrad mit Druckluft reinigen (Schutzbrille tra-
gen).
- Bei starker Verschmutzung der Verzahnung:
Spannrad vorsichtig mit beiliegender Stahldraht-
Bürste reinigen.
- Spannrad auf abgenützte Zähne überprüfen. Sind
mehrere Zähne abgenützt, Spannrad ersetzen
(Laufrichtung beachten, siehe Pfeil).
A
Einbau
Der Einbau erfolgt in umgekehrter Reihenfolge.
Innen-Verzahnung des Spannrades leicht mit Klü-
berfett GBU Y 131 (Microlube) einfetten.
Bei der Montage des Spannrades, Wippenhebel
anheben.
7.2 ZAHNPLATTE REINIGEN/ERSETZEN
Ausbau
- Akku aus Gerät ziehen.
- Senkschraube (21/1) lösen und Zahnplatte (21/2)
entfernen.
- Zahnplatte mit Druckluft reinigen (Schutzbrille
tragen).
- Bei starker Verschmutzung der Verzahnung:
Zahnplatte vorsichtig mit beiliegender Stahldraht-
Bürste oder Reissnadel reinigen.
- Zahnplatte auf abgenützte Zähne überprüfen,
nötigenfalls ersetzen.
Einbau
- Der Einbau erfolgt in umgekehrter Reihenfolge.
- Senkschraube (21/1) mit Loctite 222 sichern.
Ausbau
- Akku aus Gerät ziehen.
- Senkschraube (22/2) und Zylinderschraube (22/1)
lösen und Deckel (22/3) entfernen.
- Zylinderschraube (22/6) lösen und Abschneid-
messer (22/4) mit Bundbüchse (22/5) entfernen
und ersetzen.
Einbau
- Der Einbau erfolgt in umgekehrter Reihenfolge.
- Vor dem Einbau des Abschneidmessers prüfen, ob
Druckfeder oberhalb des Abschneidmessers ein-
gesetzt js{_
- Schrauben (22/1), (22/2) und (22/6) mit Loctite 222
sichern.
7.1 SPANNRAD REINIGEN/ERSETZEN
Das Spannrad darf nicht rotierend gerei-
nigt werden. Gefahr von Zähnebruch!
7.3 ABSCHNEIDMESSER ERSETZEN
SIGNODE BXT
13
