ELEKTRISCHER ANSCHLUSS / DREHZAHLSCHALTER UND ZUSATZAUSGANG INKREMENTAL
5.2.5

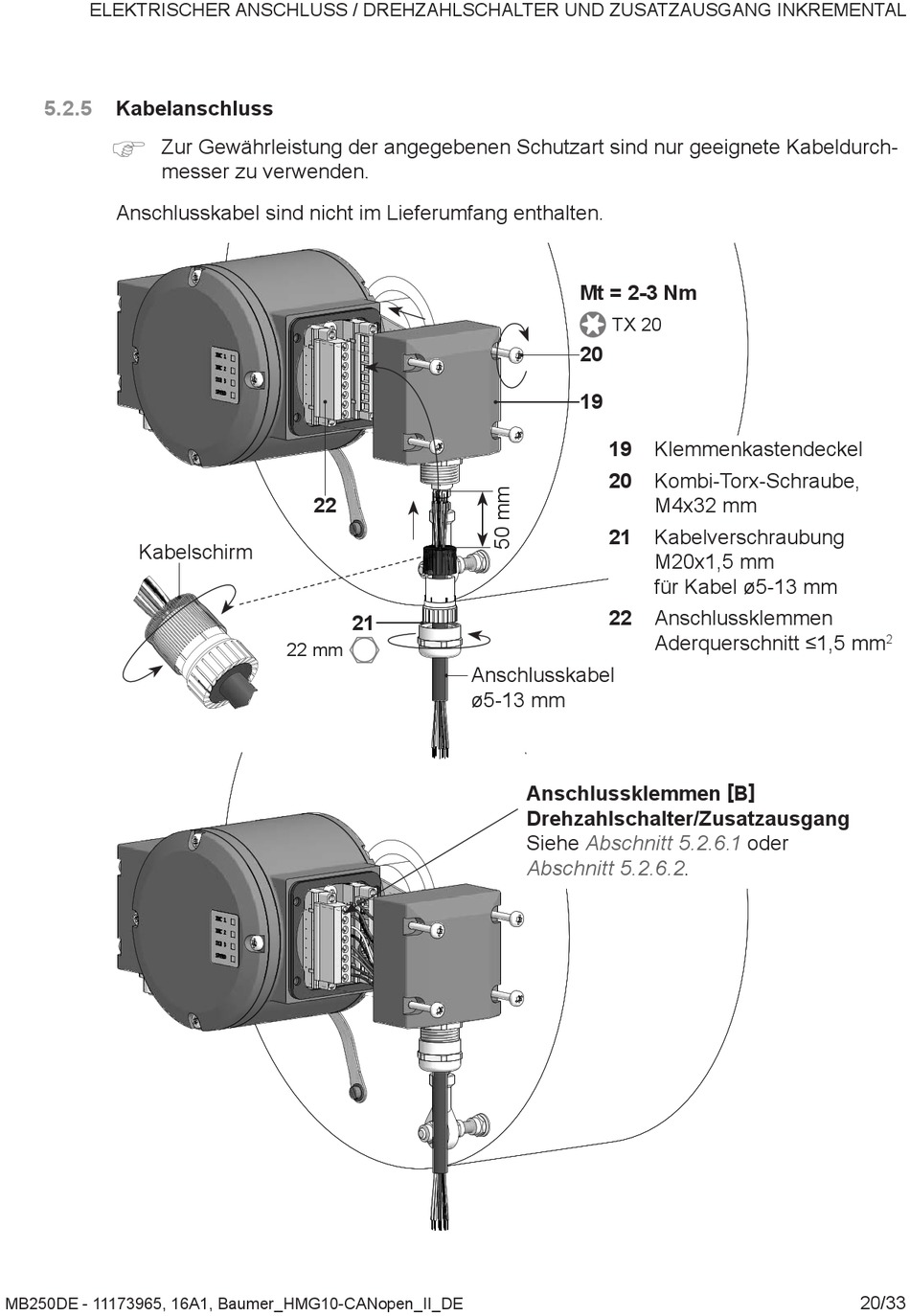

Kabelanschluss

)
Zur Gewährleistung der angegebenen Schutzart sind nur geeignete Kabeldurch-
messer zu verwenden�
Anschlusskabel sind nicht im Lieferumfang enthalten�
Kabelschirm
MB250DE - 11173965, 16A1, Baumer_HMG10-CANopen_II_DE
22
21
22 mm
Mt = 2-3 Nm
TX 20
20
19
19
20
21
22
Anschlusskabel
ø5-13 mm
Anschlussklemmen [ B ]
Drehzahlschalter/Zusatzausgang
Siehe Abschnitt 5.2.6.1
Abschnitt 5.2.6.2�
Klemmenkastendeckel
Kombi-Torx-Schraube,
M4x32 mm
Kabelverschraubung
M20x1,5 mm
für Kabel ø5-13 mm
Anschlussklemmen
Aderquerschnitt ≤1,5 mm
oder
2
