MoNTAGE / MoNTAGE AN ANTRIEBSWELLE

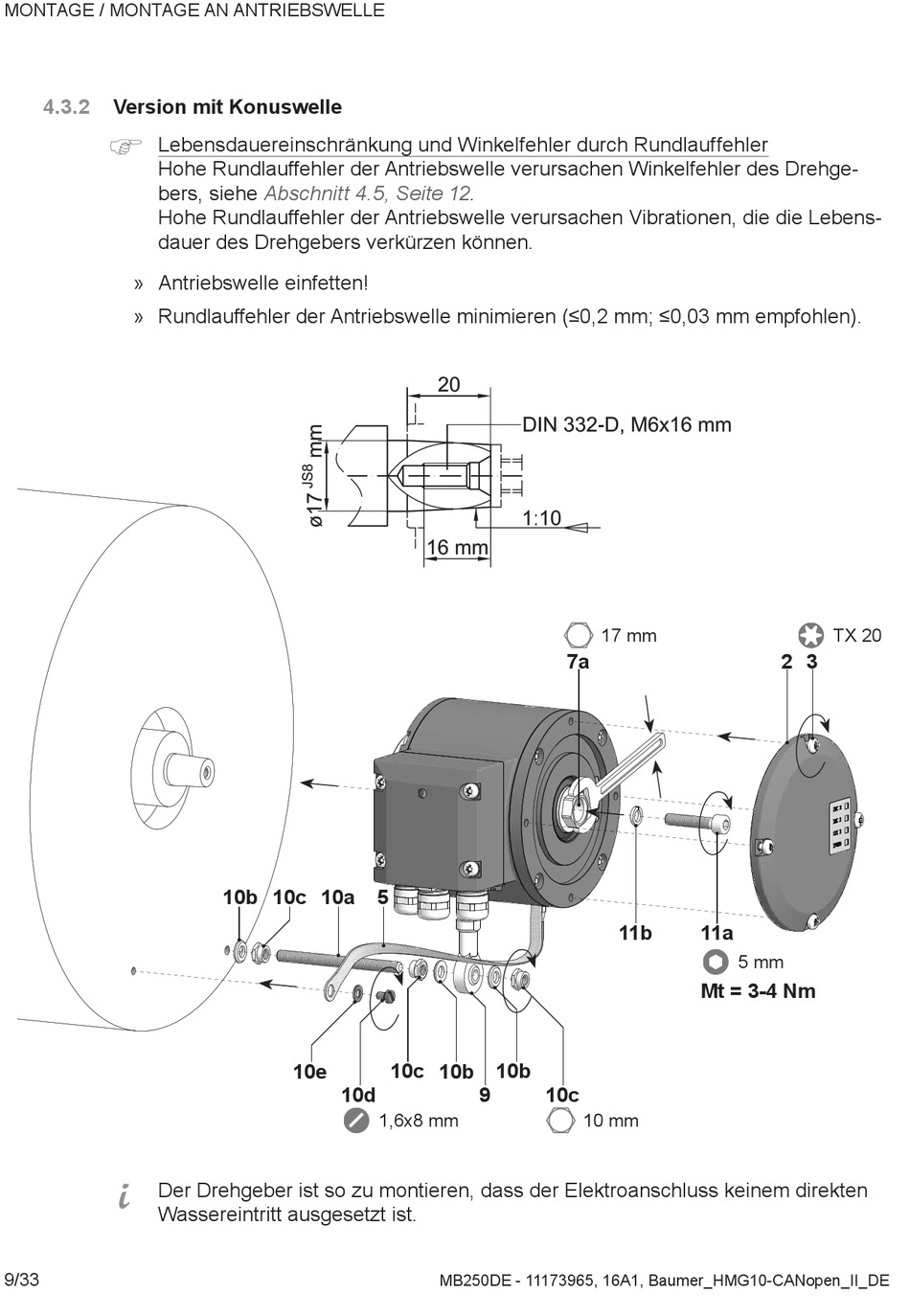

4.3.2 Version mit Konuswelle
)
Lebensdauereinschränkung und Winkelfehler durch Rundlauffehler
Hohe Rundlauffehler der Antriebswelle verursachen Winkelfehler des Drehge-
bers, siehe
Hohe Rundlauffehler der Antriebswelle verursachen Vibrationen, die die Lebens-
dauer des Drehgebers verkürzen können�
» Antriebswelle einfetten!
» Rundlauffehler der Antriebswelle minimieren (≤0,2 mm; ≤0,03 mm empfohlen).
i
Der Drehgeber ist so zu montieren, dass der Elektroanschluss keinem direkten
Wassereintritt ausgesetzt ist�
