DEMoNTAGE / VERSIoN MIT EINSEITIG oFFENER HoHLWELLE oDER KoNUSWELLE
7.
DEMONTAGE
7.1
Version mit einseitig offener Hohlwelle oder Konuswelle

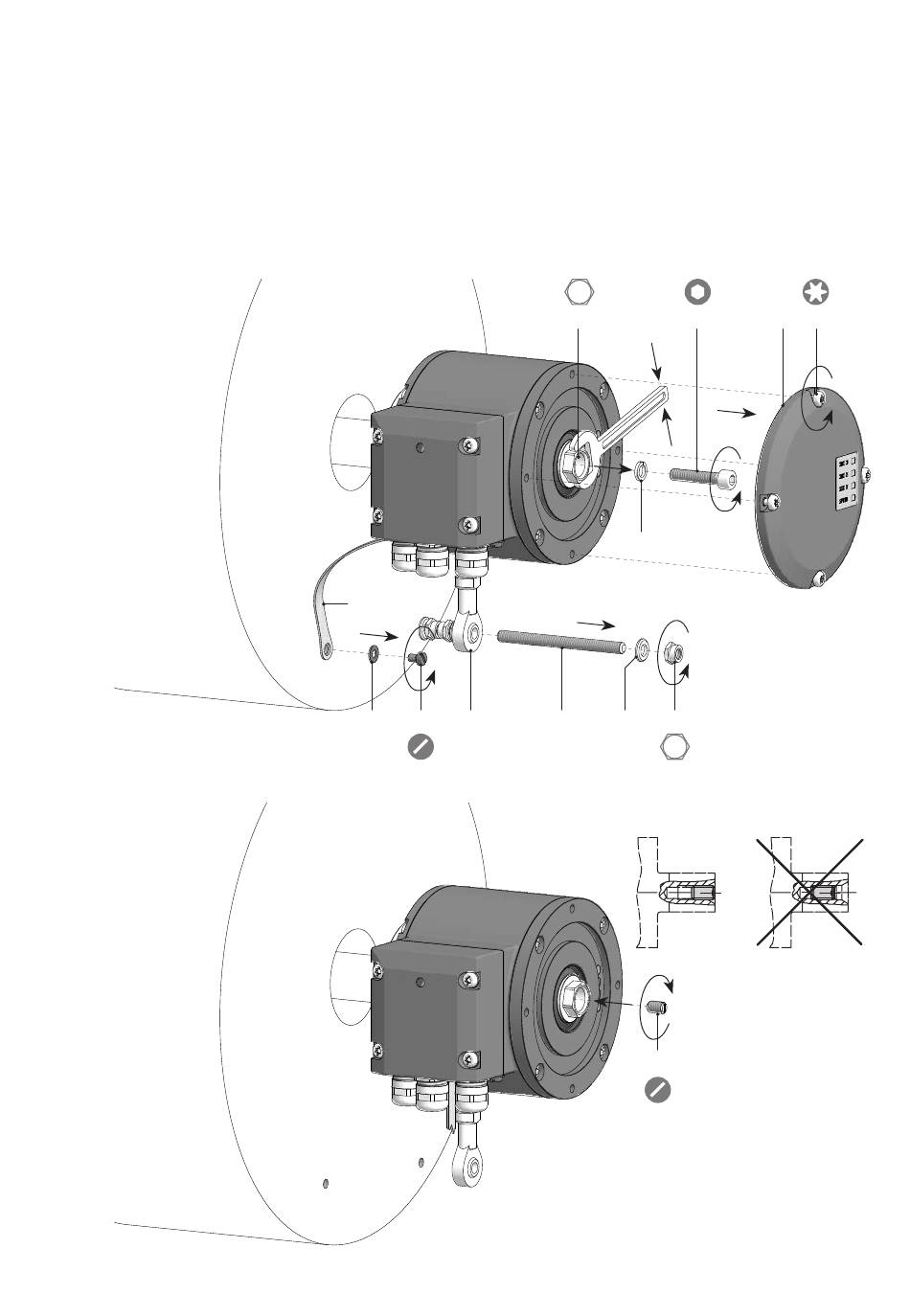

Die Beispielbilder zeigen die Version mit einseitig offener Hohlwelle� Die Demontageschrit-
te bei der Version mit Konuswelle sind identisch�
7.1.1
Schritt 1
7.1.2
Schritt 2
25/33
17 mm
5
10e
10d
9
1,6x8 mm
MB250DE - 11173965, 16A1, Baumer_HMG10-CANopen_II_DE
7a
11a
11b
10a
10b 10c
10 mm
11c
0,8x4 mm
5 mm
TX 20
2
3
