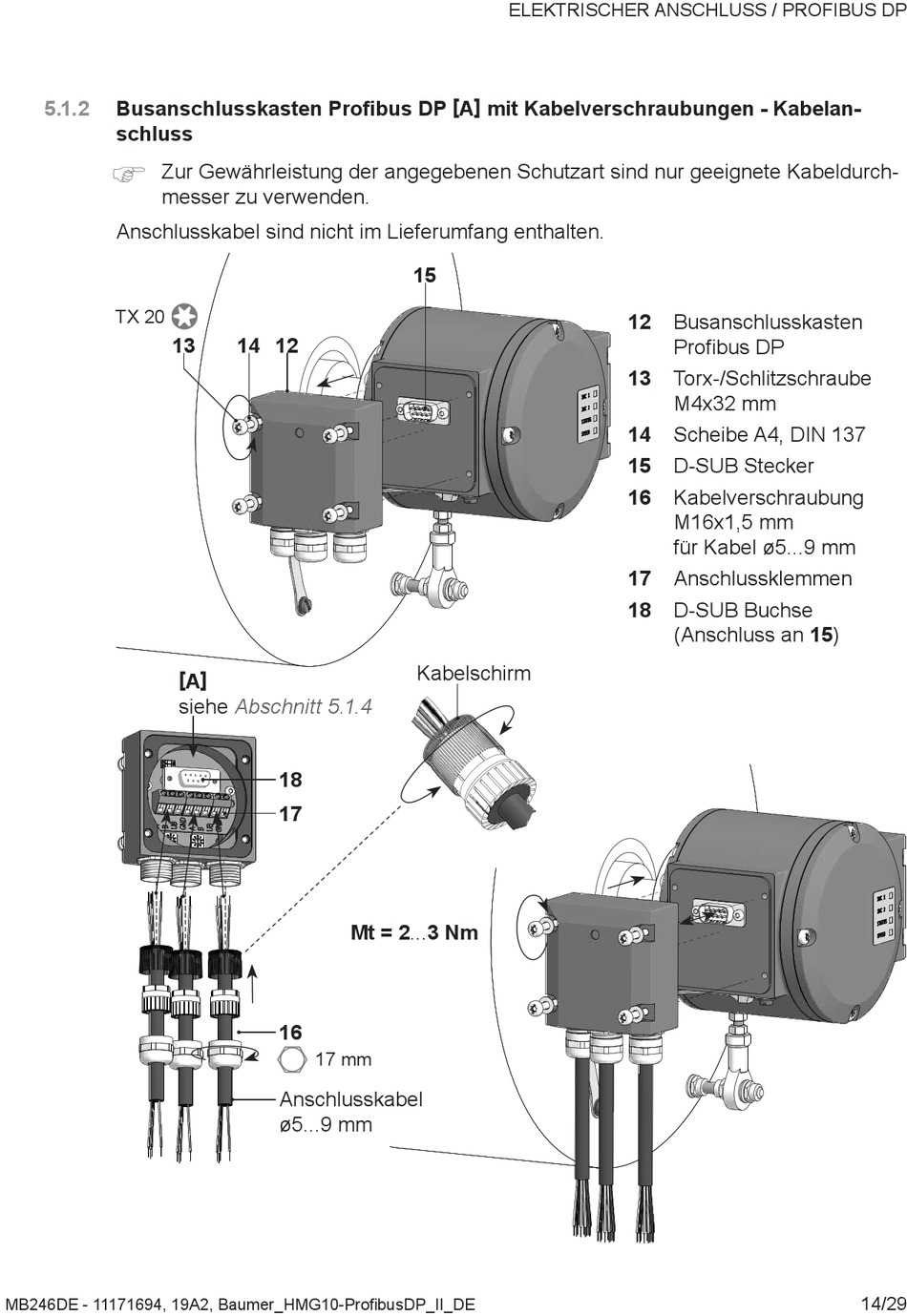

Busanschlusskasten Profibus DP [ A ] mit Kabelverschraubungen - Kabelan-
5.1.2
schluss
)
Zur Gewährleistung der angegebenen Schutzart sind nur geeignete Kabeldurch-
messer zu verwenden.
Anschlusskabel sind nicht im Lieferumfang enthalten.
TX 20
13
MB246DE - 11171694, 19A2, Baumer_HMG10-ProfibusDP_II_DE
14 12
[ A ]
siehe Abschnitt 5.1.4
18
17
16
17 mm
Anschlusskabel
ø5���9 mm
ELEKTRIScHER AnScHLUSS / PROFIBUS DP
15
Kabelschirm
Mt = 2���3 Nm
12 Busanschlusskasten
Profibus DP
13
Torx-/Schlitzschraube
M4x32 mm
14
Scheibe A4, DIn 137
15 D-SUB Stecker
16 Kabelverschraubung
M16x1,5 mm
für Kabel ø5���9 mm
17 Anschlussklemmen
18 D-SUB Buchse
(Anschluss an 15)
14/29
