ELEKTRISCHER ANSCHLUSS / DREHZAHLSCHALTER UND ZUSATZAUSGANG INKREMENTAL
5.2.2

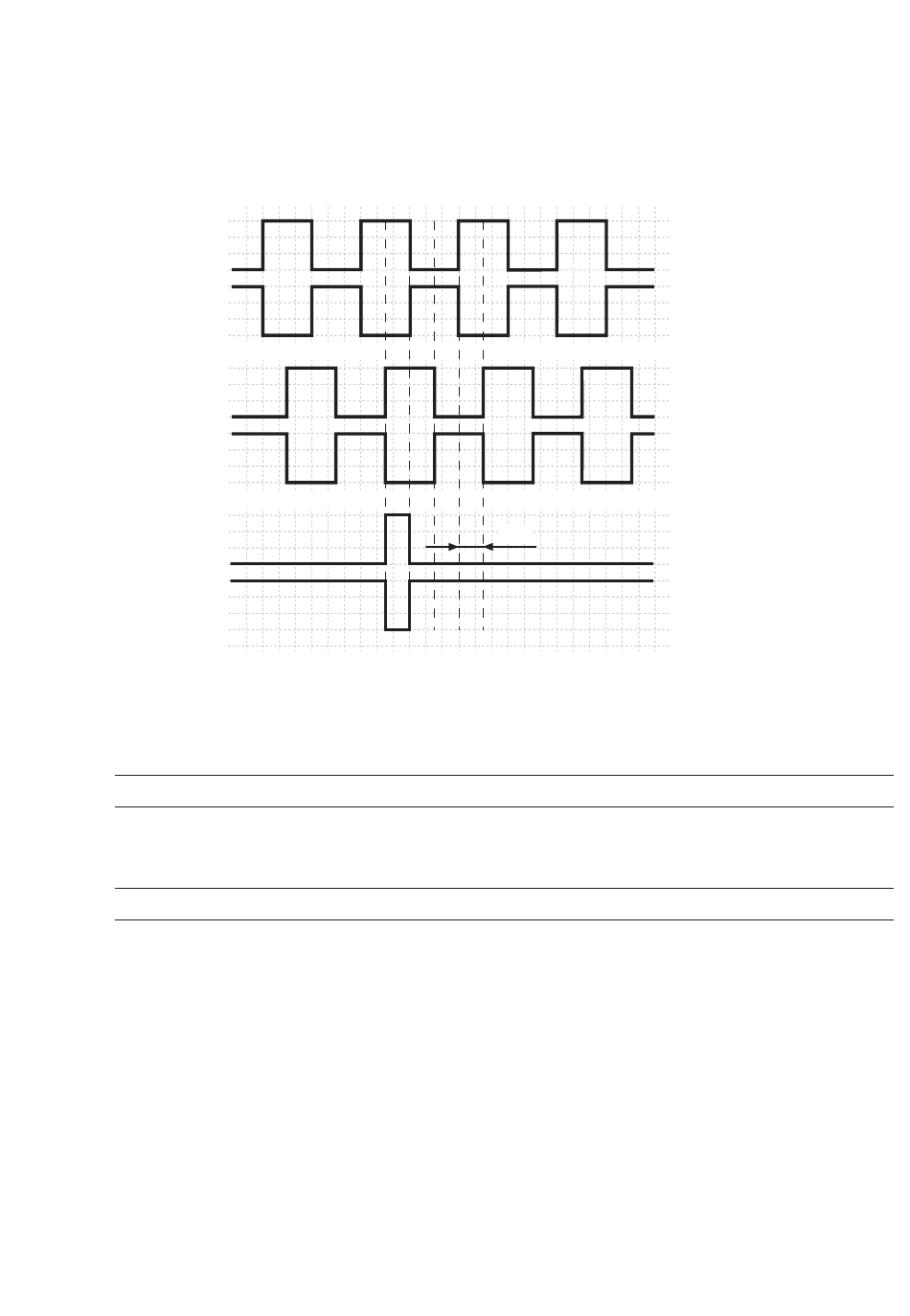

Ausgangssignale inkremental (Zusatzausgang)
Bei positiver Drehrichtung
A+
A-
B+
B-
R+
Nullimpuls+
R-
Nullimpuls-
5.2.3
LED-Funktionsanzeigen
LED
INC1
INC2
(Zusatzausgang
inkremental)
Status
Speed
MB250DE - 11173965, 16A1, Baumer_HMG10-CANopen_II_DE
Rot
ohne Funktion
Unterspannung
Überlast
Übertemperatur
Interner Fehler
Drehzahl über Schaltdrehzahl
(Überdrehzahl)
90°
Grün
ohne Funktion
oK
oK
Drehzahl unter Schaltdrehzahl
18/33
