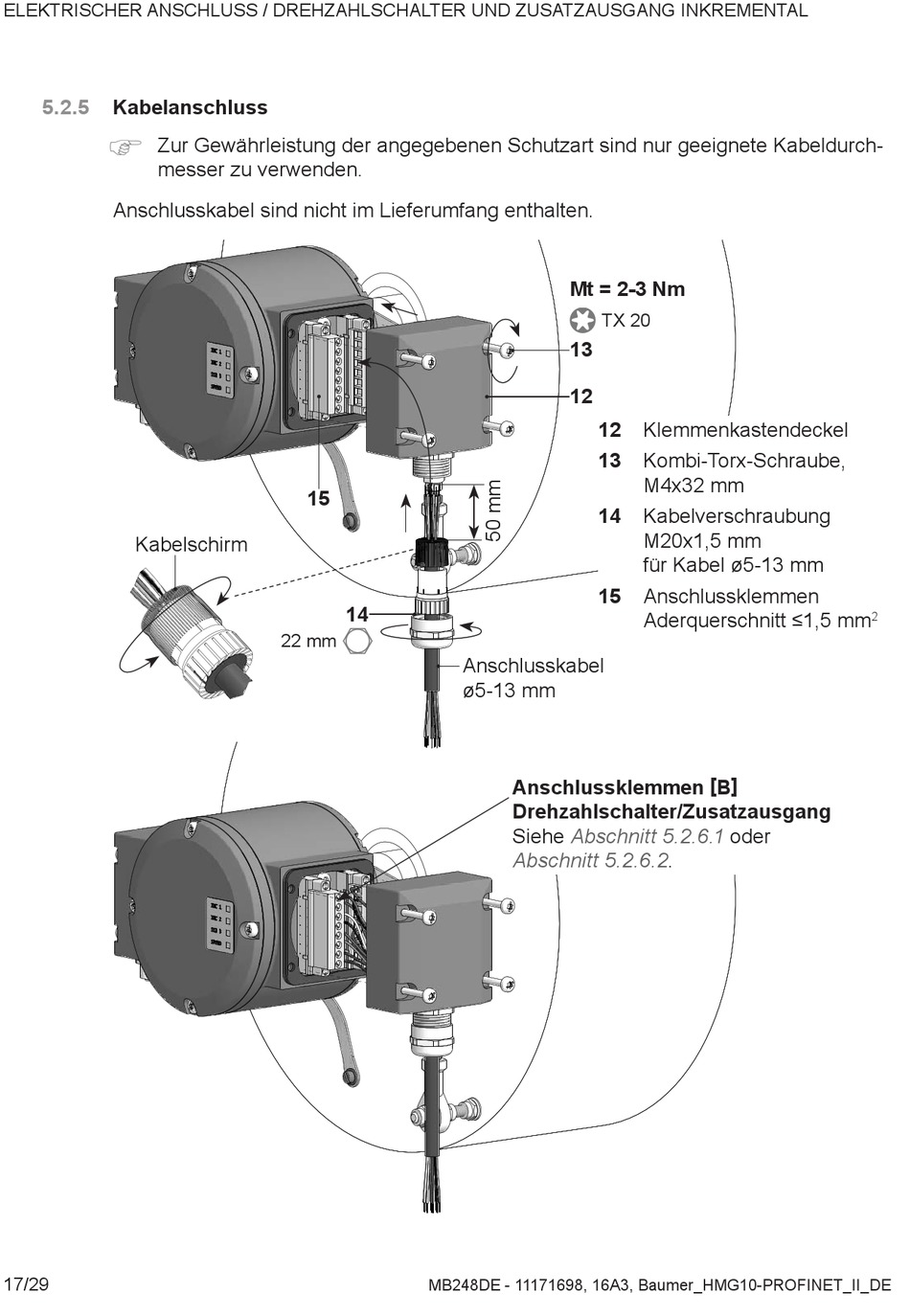

ELEKTRISCHER ANSCHLUSS / DREHZAHLSCHALTER UND ZUSATZAUSGANG INKREMENTAL
5.2.5
Kabelanschluss
)
Zur Gewährleistung der angegebenen Schutzart sind nur geeignete Kabeldurch-
messer zu verwenden�
Anschlusskabel sind nicht im Lieferumfang enthalten�
Kabelschirm
17/29
15
14
22 mm
MB248DE - 11171698, 16A3, Baumer_HMG10-PROFINET_II_DE
Mt = 2-3 Nm
TX 20
13
12
12
13
14
15
Anschlusskabel
ø5-13 mm
Anschlussklemmen [ B ]
Drehzahlschalter/Zusatzausgang
Siehe
Abschnitt 5.2.6.1
Abschnitt
5.2.6.2�
Klemmenkastendeckel
Kombi-Torx-Schraube,
M4x32 mm
Kabelverschraubung
M20x1,5 mm
für Kabel ø5-13 mm
Anschlussklemmen
Aderquerschnitt ≤1,5 mm
oder
2
