ELEKTRIScHER AnScHLUSS / KABELAnScHLUSS

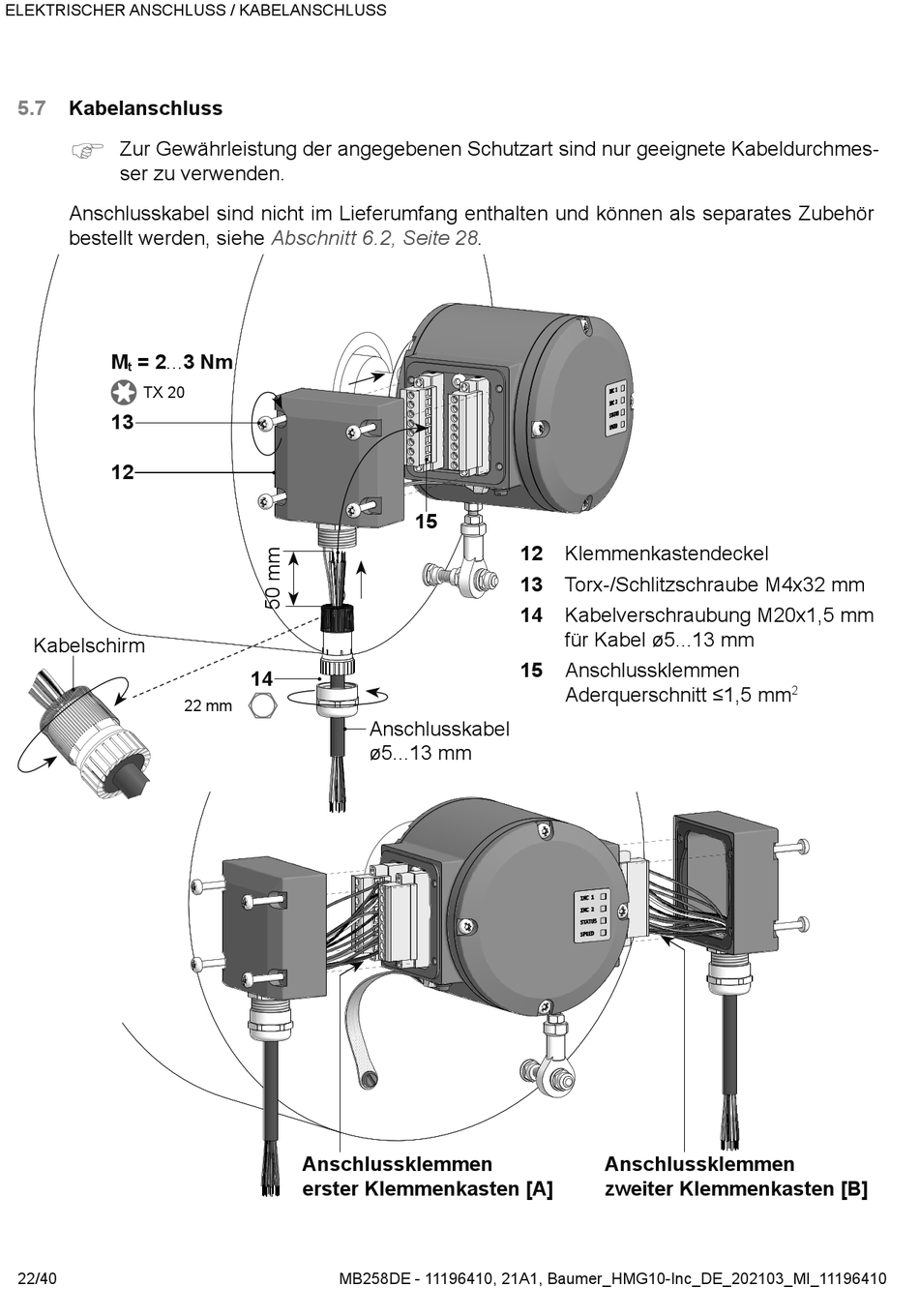

5.7 Kabelanschluss
)
Zur Gewährleistung der angegebenen Schutzart sind nur geeignete Kabeldurchmes-
ser zu verwenden�
Anschlusskabel sind nicht im Lieferumfang enthalten und können als separates Zubehör
bestellt werden, siehe
M = 2���3 Nm
t
TX 20
13
12
Kabelschirm
22/40
Abschnitt 6.2, Seite
14
22 mm
Anschlussklemmen
erster Klemmenkasten [A]
MB258DE - 11196410, 21A1, Baumer_HMG10-Inc_DE_202103_MI_11196410
28�
15
12
13
14
15
Anschlusskabel
ø5���13 mm
Klemmenkastendeckel
Torx-/Schlitzschraube M4x32 mm
Kabelverschraubung M20x1,5 mm
für Kabel ø5���13 mm
Anschlussklemmen
Aderquerschnitt ≤1,5 mm
Anschlussklemmen
zweiter Klemmenkasten [B]
