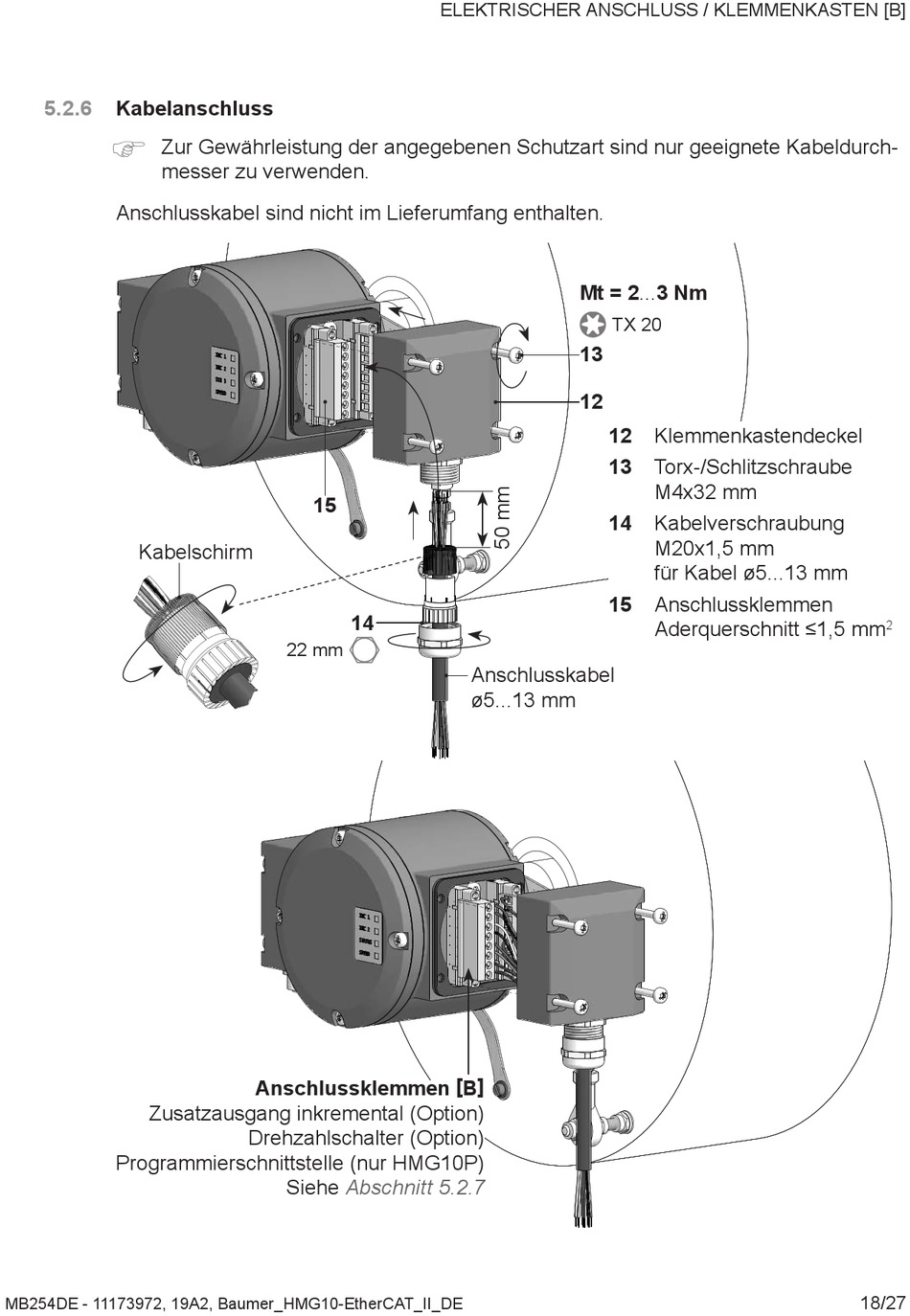

5.2.6 Kabelanschluss
)
Zur Gewährleistung der angegebenen Schutzart sind nur geeignete Kabeldurch-
messer zu verwenden�
Anschlusskabel sind nicht im Lieferumfang enthalten�
Kabelschirm
Zusatzausgang inkremental (Option)
Programmierschnittstelle (nur HMG10P)
MB254DE - 11173972, 19A2, Baumer_HMG10-EtherCAT_II_DE
15
14
22 mm
Anschlussklemmen [ B ]
Drehzahlschalter (Option)
Siehe
Abschnitt 5.2.7
ELEKTRISCHER AnSCHLUSS / KLEMMEnKASTEn [B]
Mt = 2���3 Nm
13
12
12
13
14
15
Anschlusskabel
ø5���13 mm
TX 20
Klemmenkastendeckel
Torx-/Schlitzschraube
M4x32 mm
Kabelverschraubung
M20x1,5 mm
für Kabel ø5���13 mm
Anschlussklemmen
Aderquerschnitt ≤1,5 mm
2
