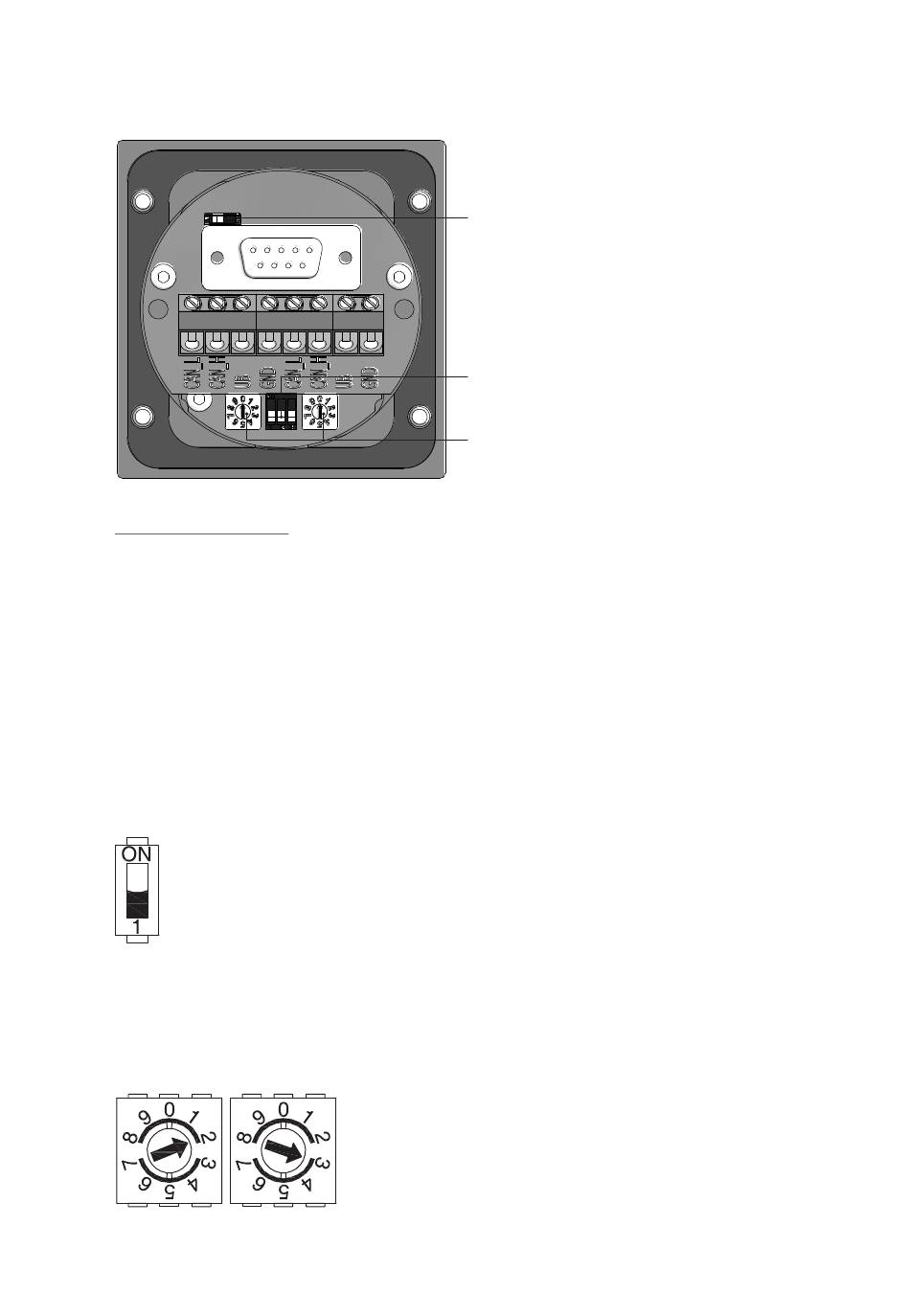

5.1.4 Ansicht in Busanschlusskasten CANopen® [A]
Klemmenbelegung
GND
UB
CAN_H CAN Bus Signal (dominant HIGH)
CAN_L CAN Bus Signal (dominant LoW)
i
Anschlüsse mit gleicher Bezeichnung sind intern verbunden und funktionsiden-
tisch� Diese internen Klemmverbindungen UB-UB / GND-GND dürfen mit max�
je 1 A belastet werden�
5.1.5 Einstellung der Abschlusswiderstände
oN = Letzter Teilnehmer
oFF = Teilnehmer x
5.1.6 Einstellung der Teilnehmeradresse
Adresse über Drehschalter einstellbar� Beispiel: Teilnehmeradresse 23
MB250DE - 11173965, 16A1, Baumer_HMG10-CANopen_II_DE
Masseanschluss für UB
Betriebsspannung 10���30 VDC
ELEKTRISCHER ANSCHLUSS / CANoPEN®
Einstellung der Abschlusswiderstände
Einstellung der Übertragungsrate
Einstellung der Teilnehmeradresse
16/33
