ELEKTRISCHER ANSCHLUSS / DREHZAHLSCHALTER UND ZUSATZAUSGANG INKREMENTAL
5.1.7 Einstellung der Übertragungsrate
ÜBERTRAGUNGSRATE
10 kBaud
20 kBaud
50 kBaud (Werkseinstellung)
125 kBaud
250 kBaud
500 kBaud
800 kBaud
1000 kBaud
5.2 Drehzahlschalter und Zusatzausgang inkremental
5.2.1 Beschreibung der Anschlüsse
+UB
A+
A _
B+
B _
R+
R _
nE+
nE _
SP+*
SP _ *
SA*
SB*
dnu
* Nur bei Version mit Drehzahlschalter
** Je nach Version
17/33
Betriebsspannung
Masseanschluss
Kanal A+
Kanal A _ (Kanal A+ invertiert)
Kanal B+
Kanal B _ (Kanal B+ invertiert)
Nullimpuls (Referenzsignal)
Nullimpuls invertiert
System oK+ / Fehlerausgang
System oK _ / Fehlerausgang invertiert
DSL_oUT1 / Drehzahlschalter (open-Collector** oder Solid State Relais**)
DSL_oUT2 / Drehzahlschalter (0 V** oder Solid State Relais**)
RS485+ / Programmierschnittstelle
RS485 _ / Programmierschnittstelle
Nicht benutzen

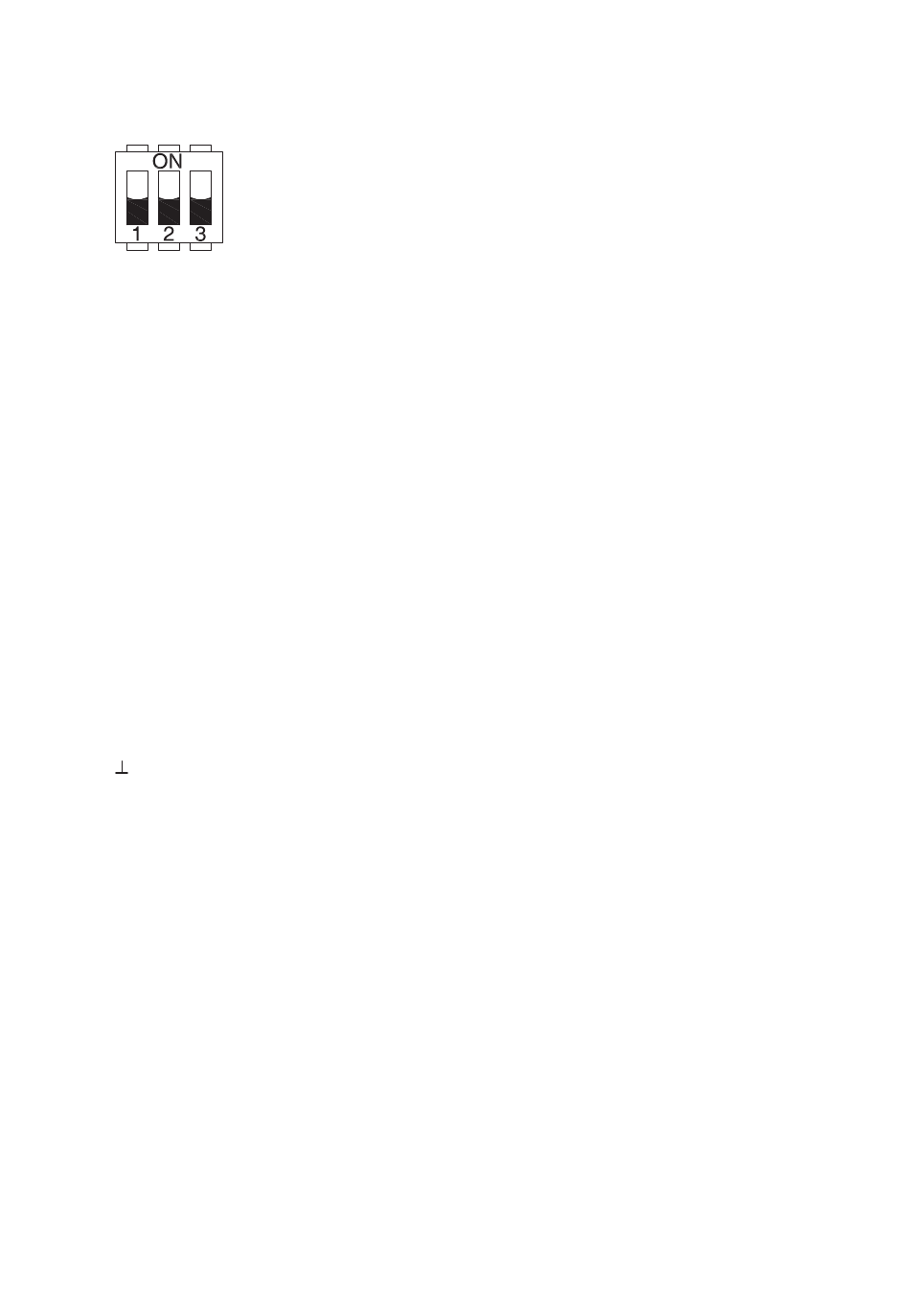

EINSTELLUNG DIP-SCHALTER

1 2
oFF oFF
oFF oFF
oFF oN
oFF oN
oN oFF
oN oFF
oN oN
oN oN
MB250DE - 11173965, 16A1, Baumer_HMG10-CANopen_II_DE
3
oFF
oN
oFF
oN
oFF
oN
oFF
oN
