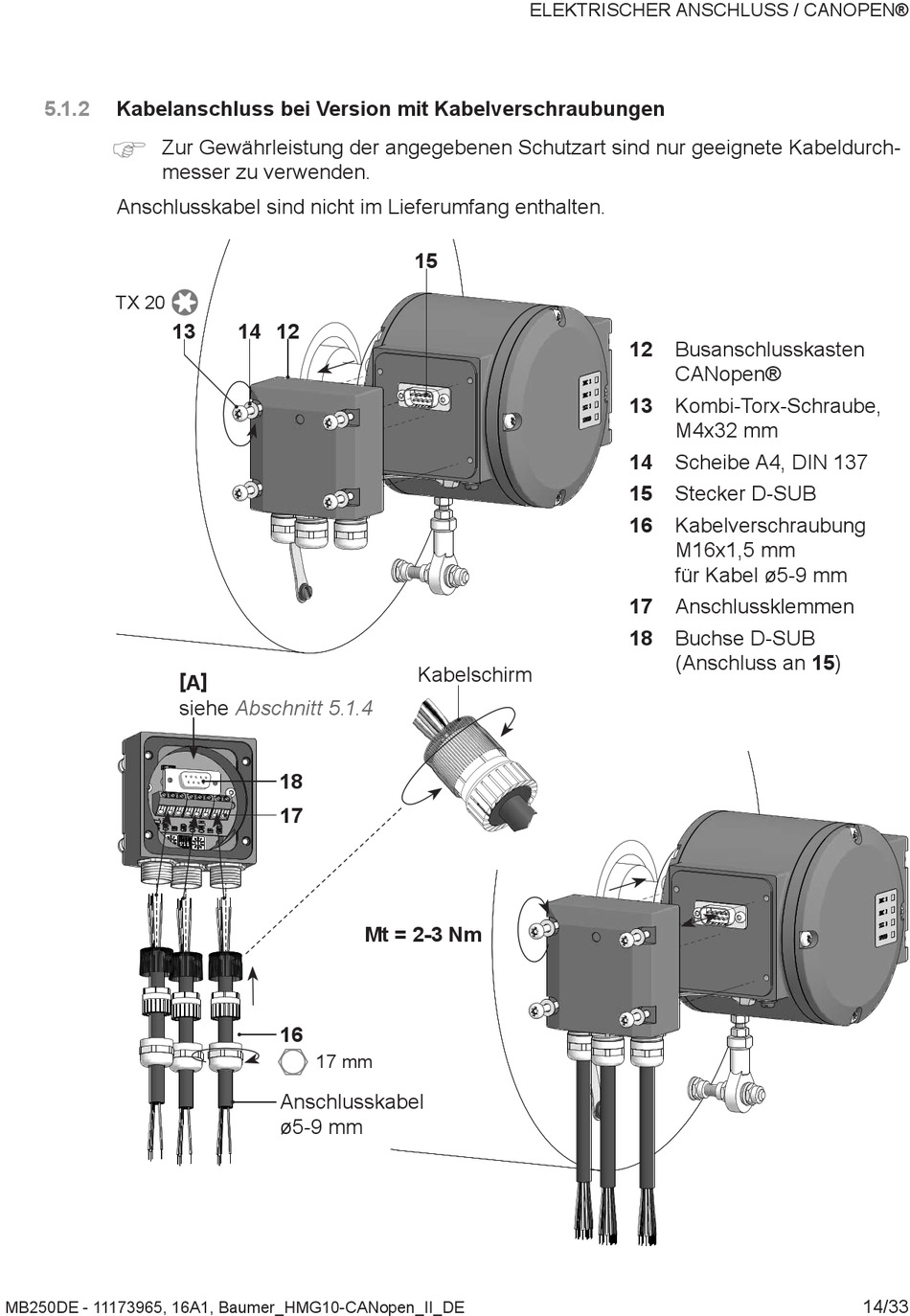

5.1.2 Kabelanschluss bei Version mit Kabelverschraubungen
)
Zur Gewährleistung der angegebenen Schutzart sind nur geeignete Kabeldurch-
messer zu verwenden�
Anschlusskabel sind nicht im Lieferumfang enthalten�
TX 20
13
MB250DE - 11173965, 16A1, Baumer_HMG10-CANopen_II_DE
14 12
[ A ]
siehe Abschnitt 5.1.4
18
17
16
17 mm
Anschlusskabel
ø5-9 mm
ELEKTRISCHER ANSCHLUSS / CANoPEN®
15
Kabelschirm
Mt = 2-3 Nm
12 Busanschlusskasten
CANopen®
13 Kombi-Torx-Schraube,
M4x32 mm
14 Scheibe A4, DIN 137
15 Stecker D-SUB
16 Kabelverschraubung
M16x1,5 mm
für Kabel ø5-9 mm
17 Anschlussklemmen
18
Buchse D-SUB
(Anschluss an 15)
14/33
