3
Konfigurieren der Bedienelemente für mechanisiertes Schneiden

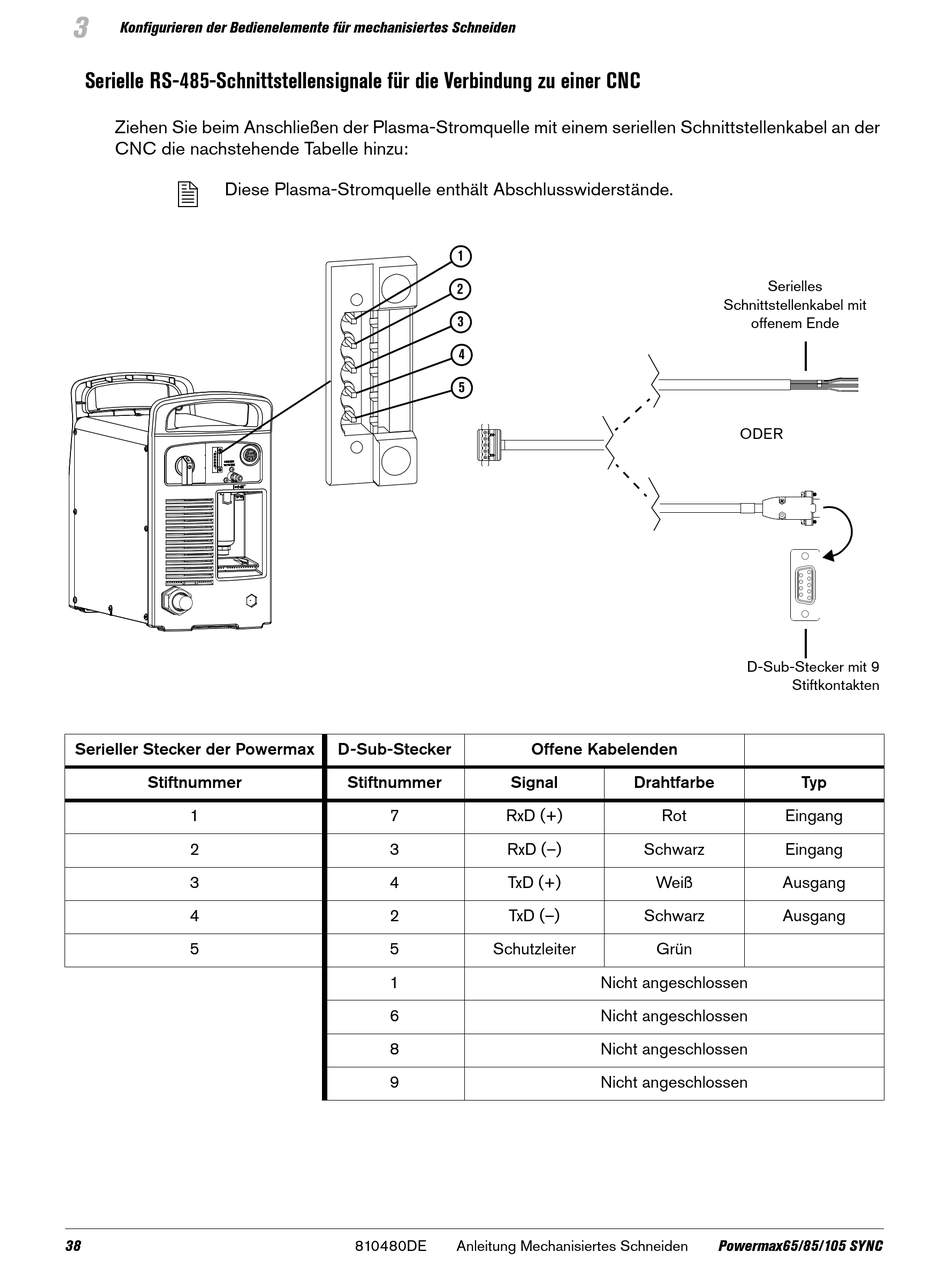

Serielle RS-485-Schnittstellensignale für die Verbindung zu einer CNC
Ziehen Sie beim Anschließen der Plasma-Stromquelle mit einem seriellen Schnittstellenkabel an der
CNC die nachstehende Tabelle hinzu:
Diese Plasma-Stromquelle enthält Abschlusswiderstände.
Serieller Stecker der Powermax
Stiftnummer
1
2
3
4
5
38
1
2
3
4
5
D-Sub-Stecker
Stiftnummer
Signal
7
RxD (+)
3
RxD (–)
4
TxD (+)
2
TxD (–)
5
Schutzleiter
1
6
8
9
810480DE
Anleitung Mechanisiertes Schneiden
Offene Kabelenden
Drahtfarbe
Rot
Schwarz
Weiß
Schwarz
Grün
Nicht angeschlossen
Nicht angeschlossen
Nicht angeschlossen
Nicht angeschlossen
Serielles
Schnittstellenkabel mit
offenem Ende
ODER
D-Sub-Stecker mit 9
Stiftkontakten
Typ
Eingang
Eingang
Ausgang
Ausgang
Powermax65/85/105 SYNC
