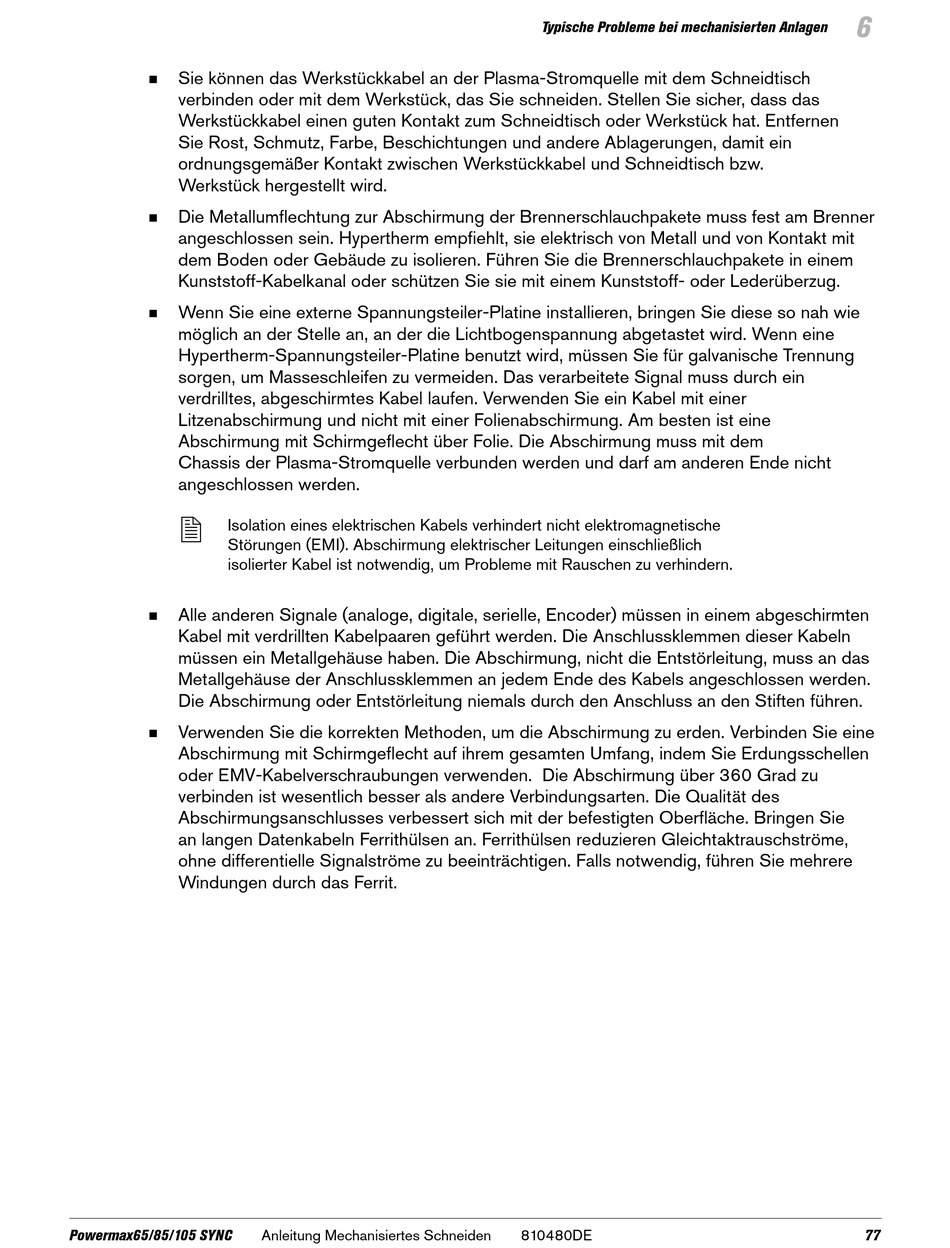

Sie können das Werkstückkabel an der Plasma-Stromquelle mit dem Schneidtisch

verbinden oder mit dem Werkstück, das Sie schneiden. Stellen Sie sicher, dass das
Werkstückkabel einen guten Kontakt zum Schneidtisch oder Werkstück hat. Entfernen
Sie Rost, Schmutz, Farbe, Beschichtungen und andere Ablagerungen, damit ein
ordnungsgemäßer Kontakt zwischen Werkstückkabel und Schneidtisch bzw.
Werkstück hergestellt wird.
Die Metallumflechtung zur Abschirmung der Brennerschlauchpakete muss fest am Brenner

angeschlossen sein. Hypertherm empfiehlt, sie elektrisch von Metall und von Kontakt mit
dem Boden oder Gebäude zu isolieren. Führen Sie die Brennerschlauchpakete in einem
Kunststoff-Kabelkanal oder schützen Sie sie mit einem Kunststoff- oder Lederüberzug.
Wenn Sie eine externe Spannungsteiler-Platine installieren, bringen Sie diese so nah wie

möglich an der Stelle an, an der die Lichtbogenspannung abgetastet wird. Wenn eine
Hypertherm-Spannungsteiler-Platine benutzt wird, müssen Sie für galvanische Trennung
sorgen, um Masseschleifen zu vermeiden. Das verarbeitete Signal muss durch ein
verdrilltes, abgeschirmtes Kabel laufen. Verwenden Sie ein Kabel mit einer
Litzenabschirmung und nicht mit einer Folienabschirmung. Am besten ist eine
Abschirmung mit Schirmgeflecht über Folie. Die Abschirmung muss mit dem
Chassis der Plasma-Stromquelle verbunden werden und darf am anderen Ende nicht
angeschlossen werden.

Isolation eines elektrischen Kabels verhindert nicht elektromagnetische
Störungen (EMI). Abschirmung elektrischer Leitungen einschließlich
isolierter Kabel ist notwendig, um Probleme mit Rauschen zu verhindern.
Alle anderen Signale (analoge, digitale, serielle, Encoder) müssen in einem abgeschirmten

Kabel mit verdrillten Kabelpaaren geführt werden. Die Anschlussklemmen dieser Kabeln
müssen ein Metallgehäuse haben. Die Abschirmung, nicht die Entstörleitung, muss an das
Metallgehäuse der Anschlussklemmen an jedem Ende des Kabels angeschlossen werden.
Die Abschirmung oder Entstörleitung niemals durch den Anschluss an den Stiften führen.
Verwenden Sie die korrekten Methoden, um die Abschirmung zu erden. Verbinden Sie eine

Abschirmung mit Schirmgeflecht auf ihrem gesamten Umfang, indem Sie Erdungsschellen
oder EMV-Kabelverschraubungen verwenden. Die Abschirmung über 360 Grad zu
verbinden ist wesentlich besser als andere Verbindungsarten. Die Qualität des
Abschirmungsanschlusses verbessert sich mit der befestigten Oberfläche. Bringen Sie
an langen Datenkabeln Ferrithülsen an. Ferrithülsen reduzieren Gleichtaktrauschströme,
ohne differentielle Signalströme zu beeinträchtigen. Falls notwendig, führen Sie mehrere
Windungen durch das Ferrit.
