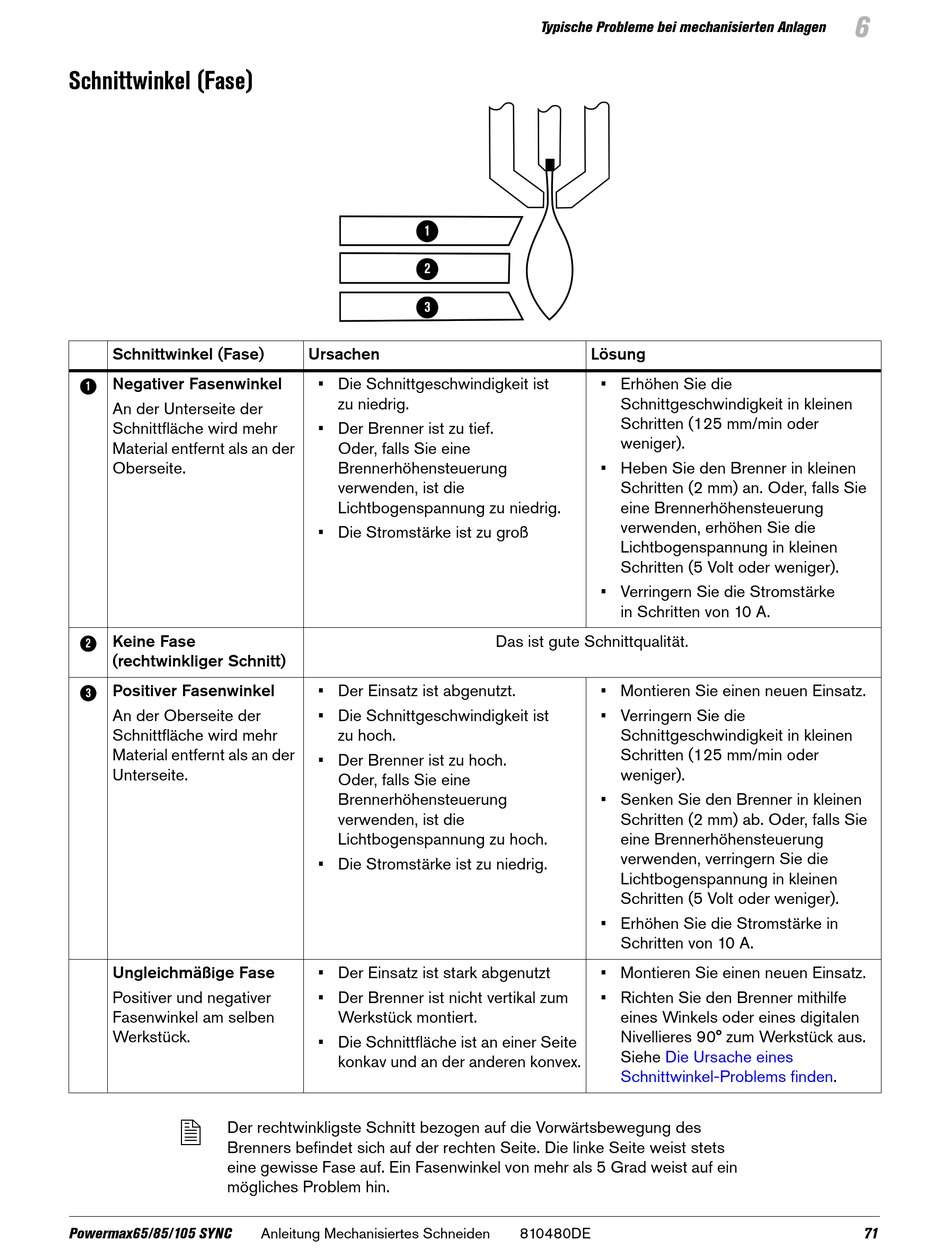

Schnittwinkel (Fase) - Hypertherm Powermax65 SYNC Anleitung

Schnittwinkel (Fase)

Schnittwinkel (Fase)
Negativer Fasenwinkel
1
An der Unterseite der
Schnittfläche wird mehr
Material entfernt als an der
Oberseite.
Keine Fase
2
(rechtwinkliger Schnitt)
Positiver Fasenwinkel
3
An der Oberseite der
Schnittfläche wird mehr
Material entfernt als an der
Unterseite.
Ungleichmäßige Fase
Positiver und negativer
Fasenwinkel am selben
Werkstück.

Der rechtwinkligste Schnitt bezogen auf die Vorwärtsbewegung des
Brenners befindet sich auf der rechten Seite. Die linke Seite weist stets
eine gewisse Fase auf. Ein Fasenwinkel von mehr als 5 Grad weist auf ein
mögliches Problem hin.
Powermax65/85/105 SYNC
1
2
3
Ursachen
• Die Schnittgeschwindigkeit ist
zu niedrig.
• Der Brenner ist zu tief.
Oder, falls Sie eine
Brennerhöhensteuerung
verwenden, ist die
Lichtbogenspannung zu niedrig.
• Die Stromstärke ist zu groß
• Der Einsatz ist abgenutzt.
• Die Schnittgeschwindigkeit ist
zu hoch.
• Der Brenner ist zu hoch.
Oder, falls Sie eine
Brennerhöhensteuerung
verwenden, ist die
Lichtbogenspannung zu hoch.
• Die Stromstärke ist zu niedrig.
• Der Einsatz ist stark abgenutzt
• Der Brenner ist nicht vertikal zum
Werkstück montiert.
• Die Schnittfläche ist an einer Seite
konkav und an der anderen konvex.
Anleitung Mechanisiertes Schneiden
Typische Probleme bei mechanisierten Anlagen
Lösung
• Erhöhen Sie die
Schnittgeschwindigkeit in kleinen
Schritten (125 mm/min oder
weniger).
• Heben Sie den Brenner in kleinen
Schritten (2 mm) an. Oder, falls Sie
eine Brennerhöhensteuerung
verwenden, erhöhen Sie die
Lichtbogenspannung in kleinen
Schritten (5 Volt oder weniger).
• Verringern Sie die Stromstärke
in Schritten von 10 A.
Das ist gute Schnittqualität.
• Montieren Sie einen neuen Einsatz.
• Verringern Sie die
Schnittgeschwindigkeit in kleinen
Schritten (125 mm/min oder
weniger).
• Senken Sie den Brenner in kleinen
Schritten (2 mm) ab. Oder, falls Sie
eine Brennerhöhensteuerung
verwenden, verringern Sie die
Lichtbogenspannung in kleinen
Schritten (5 Volt oder weniger).
• Erhöhen Sie die Stromstärke in
Schritten von 10 A.
• Montieren Sie einen neuen Einsatz.
• Richten Sie den Brenner mithilfe
eines Winkels oder eines digitalen
Nivellieres 90° zum Werkstück aus.
Siehe Die Ursache eines
Schnittwinkel-Problems
810480DE
6
finden.
71
