6
Typische Probleme bei mechanisierten Anlagen

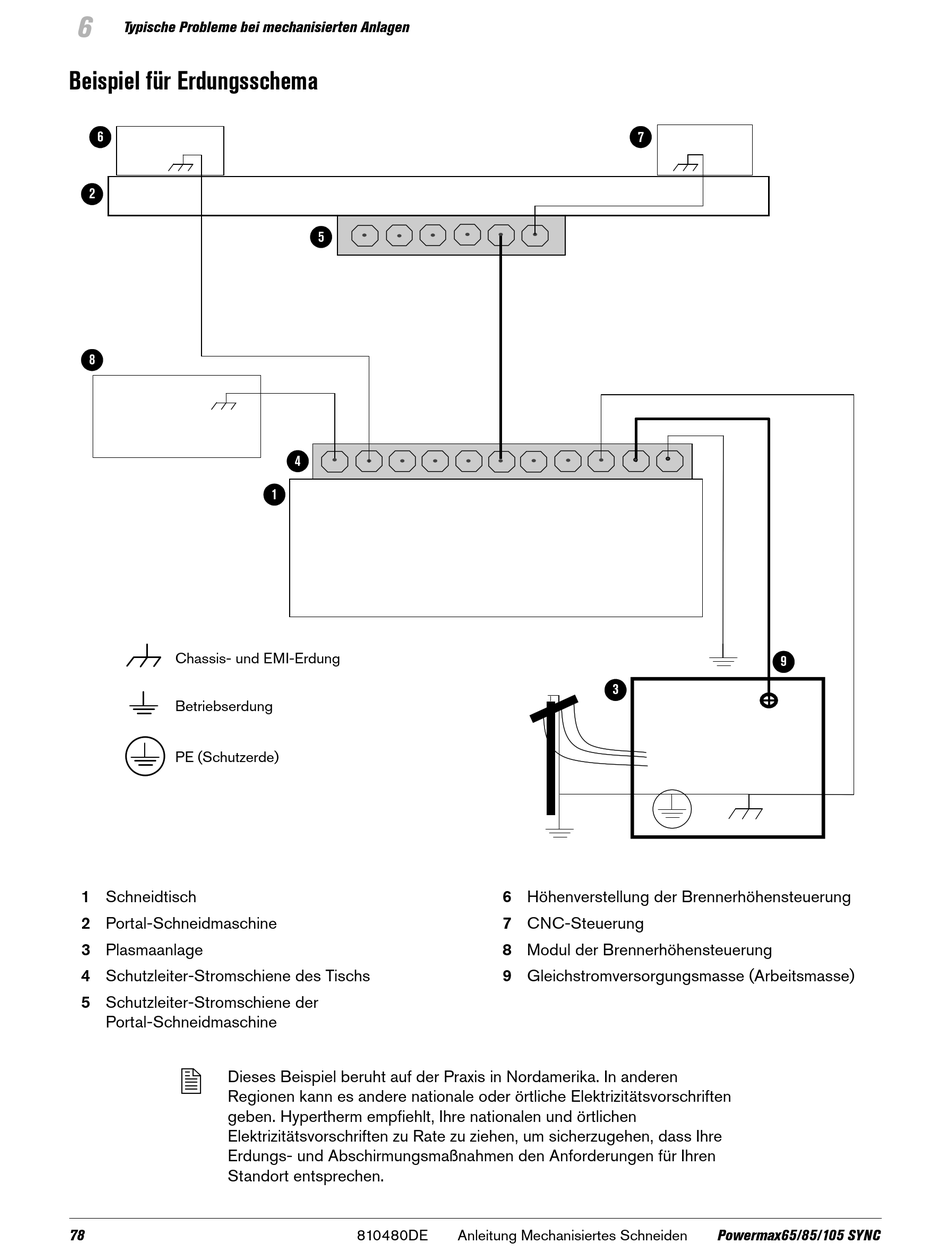

Beispiel für Erdungsschema
6
2
8
Chassis- und EMI-Erdung
Betriebserdung
PE (Schutzerde)
1 Schneidtisch
2 Portal-Schneidmaschine
3 Plasmaanlage
4 Schutzleiter-Stromschiene des Tischs
5 Schutzleiter-Stromschiene der
Portal-Schneidmaschine

Dieses Beispiel beruht auf der Praxis in Nordamerika. In anderen
Regionen kann es andere nationale oder örtliche Elektrizitätsvorschriften
geben. Hypertherm empfiehlt, Ihre nationalen und örtlichen
Elektrizitätsvorschriften zu Rate zu ziehen, um sicherzugehen, dass Ihre
Erdungs- und Abschirmungsmaßnahmen den Anforderungen für Ihren
Standort entsprechen.
78
5
4
1
810480DE
3
6 Höhenverstellung der Brennerhöhensteuerung
7 CNC-Steuerung
8 Modul der Brennerhöhensteuerung
9 Gleichstromversorgungsmasse (Arbeitsmasse)
Anleitung Mechanisiertes Schneiden
7
9
Powermax65/85/105 SYNC
