Zugriff auf die rohe Lichtbogenspannung (Option)

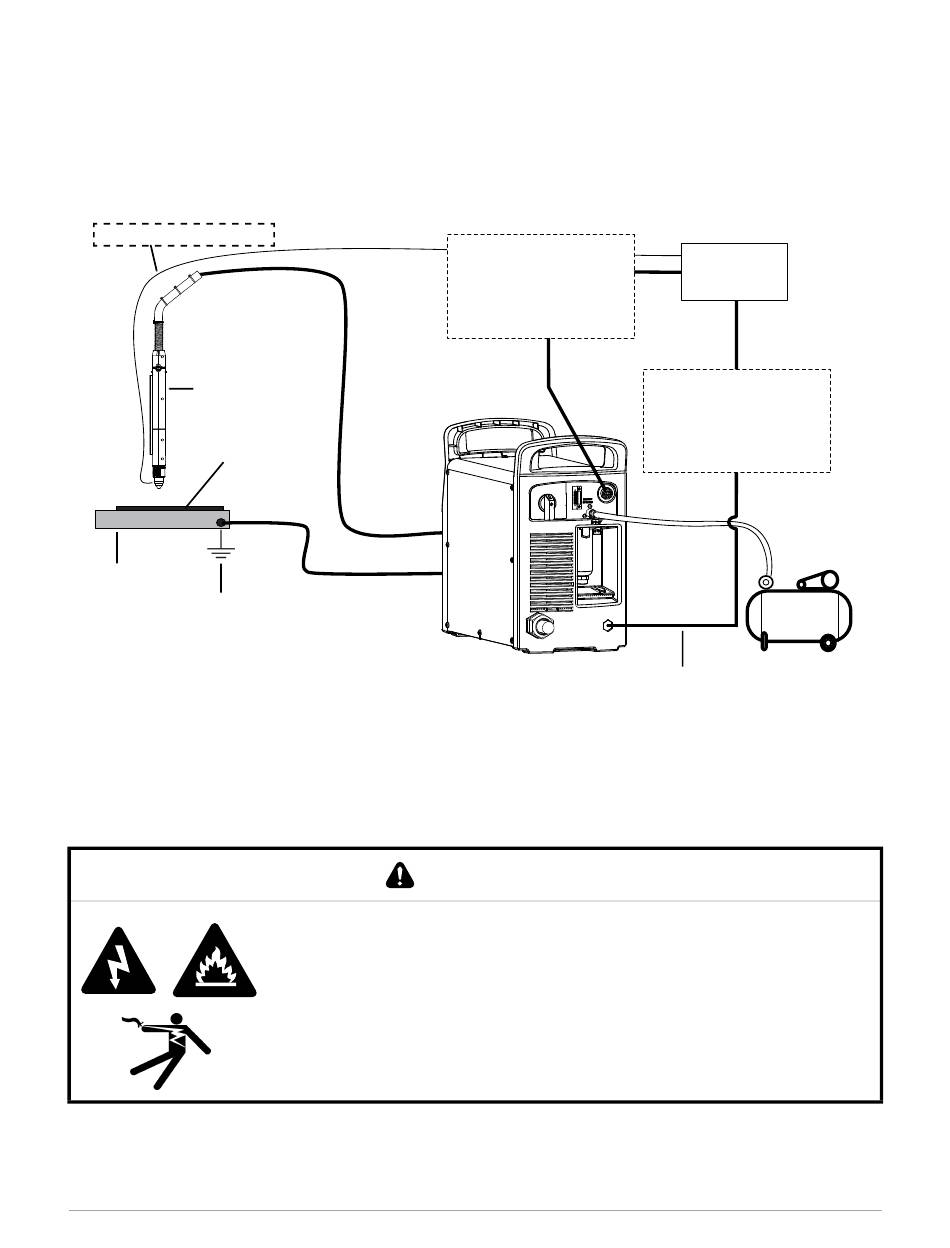

Wenn die mechanisierte Schneidanlage die Spannungsteiler-Platine in der Plasma-Stromquelle
nicht verwendet, müssen Sie einen externen Spannungsteiler konfigurieren, um direkt auf die rohe
Lichtbogenspannung der Plasma-Stromquelle zugreifen zu können.
Ohmsches Kontaktkabel
Brennerschlauchpaket
Maschinenbrenner
Werkstück
Schneidtisch
Schutzleiter
Eine Anleitung, wie Sie auf die rohe Lichtbogenspannung zugreifen können, siehe Raw Arc Voltage
Field Service Bulletin (Mitteilungsblatt für den Außendienst: rohe Lichtbogenspannung) (810320).
Konfigurationen, die die rohe Lichtbogenspannung verwenden, dürfen nur von qualifiziertem
Personal ausgeführt werden.
Powermax65/85/105 SYNC
Konfigurieren der Bedienelemente für mechanisiertes Schneiden
Werkstückkabel
WARNUNG
STROMSCHLAG-, ENERGIE- UND BRANDGEFAHR
Durch direktes Anschließen an den Plasma-Stromkreis für den Zugriff auf
die rohe Lichtbogenspannung erhöht sich die Stromschlag-, Energie- und
Brandgefahr im Falle eines Einzelstörfalls. Ausgangsspannung und
Ausgangsstrom des Stromkreises sind auf dem Typenschild vermerkt.
Lassen Sie den Anschluss von einem qualifizierten Techniker vornehmen.
Anleitung Mechanisiertes Schneiden
Maschinenschnitt-
stellenkabel
Plasmastart
Lichtbogenübertragung
Rohe
Lichtbogenspannung
810480DE
CNC/THC
Externer Lichtbogen-
Spannungsteiler
(vom Kunden bereitgestellt)
Druckluft-
versorgung
