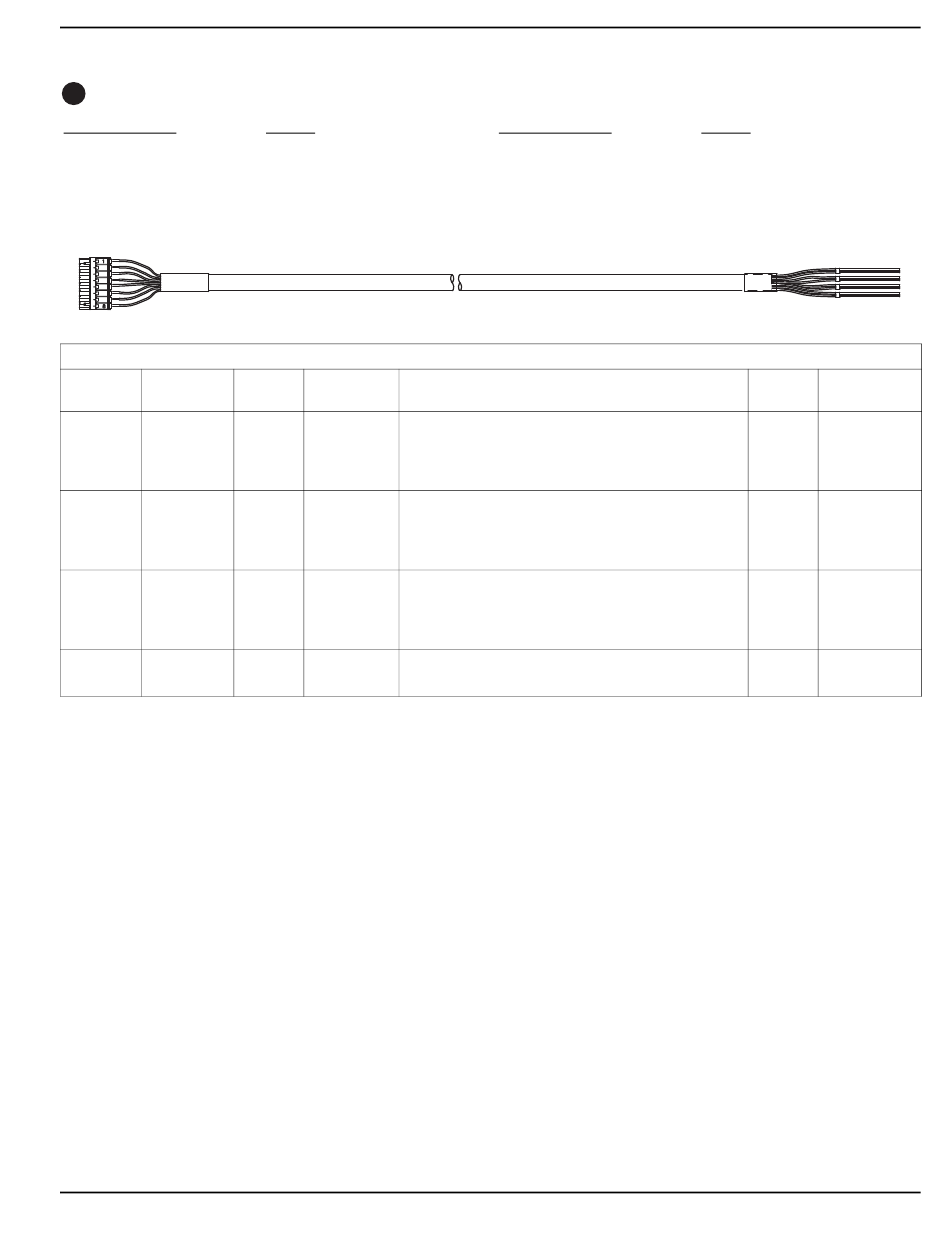

CNC-Schnittstellenkabel

Teile-Nummer
223327
223328
223329
Stromquellenseite
Drahtfarbe Stiftnummer
Orange 1
Weiß 2
Braun 3
Weiß 4
Schwarz 5
Weiß 6
Rot 7
Weiß 8
Anmerkungen zur Liste für die CNC-Schnittstellenkabelführung
1. Die Eingänge sind optisch isoliert. Sie benötigen 24 VDC bei 12,5 mA oder einen potenzialfreien
Schließer bei 8 mA.
2. Die Ausgänge sind optisch isolierte Transistoren mit offenem Kollektor. Die maximale Nennspannung beträgt
24 VDC bei 10 mA.
3. Obwohl die Stromquelle auch Ausgangsleistung bietet, wird sie normalerweise nur als Eingang verwendet.
4. An der CNC-Anschlussklemme J6 sind +24 VDC nicht verfügbar.
5. Die Drahtklemmen in der Mittelplatte sollten als Hilfe verwendet werden, um das CNC-Kabel von der Öffnung auf der
Rückseite der Stromquelle zu J6 auf der Steuerbaukarte zu verlegen. Zum Öffnen der Klemmen auf die
Entriegelungslasche drücken und das CNC-Kabel zu den anderen bereits in der Klemme vorhandenen Drähten
hinzufügen. Siehe Abbildung auf der nächsten Seite.
MAXPRO200 Betriebsanleitung 807701
Länge
1,3 m
3,0 m
7,5 m
Eingang/
Ausgang Signalname Funktion
Eingang Start + Die CNC löst die Vorströmung aus, und fährt mit dem
Plasmalichtbogen fort, wenn Eingang „Halten" nicht
Eingang Start –
aktiv ist. Die Anlage bleibt im Vorströmungsmodus,
wenn Eingang „Halten" aktiv bleibt.
Eingang Halten + Die CNC verzögert das Zünden des
Plasmalichtbogens. Dieses Signal wird
Eingang Halten –
normalerweise in Verbindung mit dem Startsignal
verwendet, um mehrere Brenner zu synchronisieren.
Ausgang Bewegung + Benachrichtigt die CNC, dass eine
Lichtbogenübertragung stattgefunden hat und
Ausgang Bewegung –
nach Ablauf der Lochstechverzögerung ein
Maschinenvorschub beginnt.
Ausgang Fehler + Benachrichtigt die CNC, dass ein Fehler
aufgetreten ist.
Ausgang Fehler –
Teile-Nummer
223330
223331
223332
Installation
Länge
15 m
23 m
30 m
CNC-Seite
Eingang/
Ausgang Anmerkungen
Ausgang
Ausgang
1
Ausgang
Ausgang
1 und 3
Eingang
Eingang
2
Eingang
2
Eingang
