Konfigurieren der Bedienelemente für mechanisiertes Schneiden

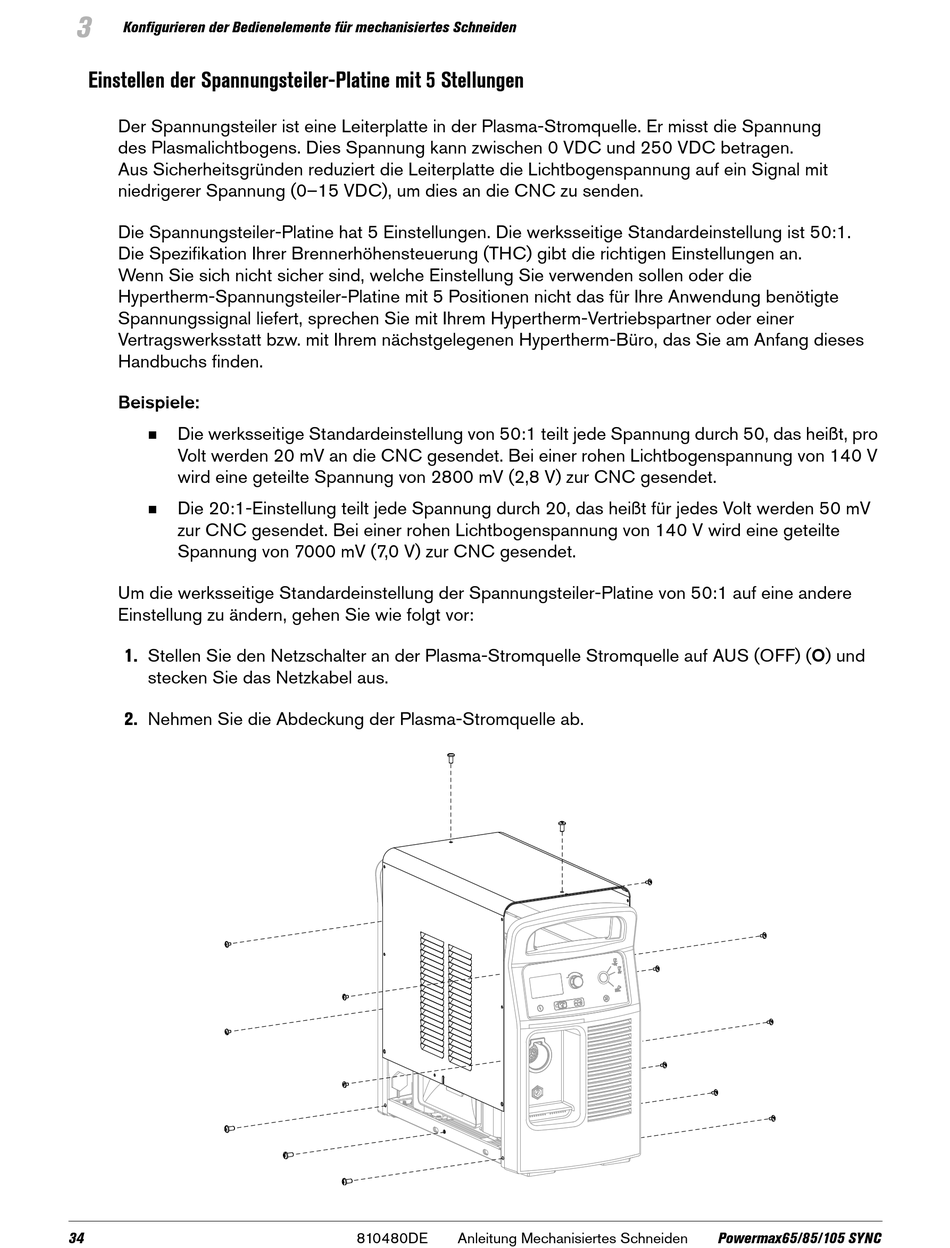

Einstellen der Spannungsteiler-Platine mit 5 Stellungen

Der Spannungsteiler ist eine Leiterplatte in der Plasma-Stromquelle. Er misst die Spannung
des Plasmalichtbogens. Dies Spannung kann zwischen 0 VDC und 250 VDC betragen.
Aus Sicherheitsgründen reduziert die Leiterplatte die Lichtbogenspannung auf ein Signal mit
niedrigerer Spannung (0–15 VDC), um dies an die CNC zu senden.
Die Spannungsteiler-Platine hat 5 Einstellungen. Die werksseitige Standardeinstellung ist 50:1.
Die Spezifikation Ihrer Brennerhöhensteuerung (THC) gibt die richtigen Einstellungen an.
Wenn Sie sich nicht sicher sind, welche Einstellung Sie verwenden sollen oder die
Hypertherm-Spannungsteiler-Platine mit 5 Positionen nicht das für Ihre Anwendung benötigte
Spannungssignal liefert, sprechen Sie mit Ihrem Hypertherm-Vertriebspartner oder einer
Vertragswerksstatt bzw. mit Ihrem nächstgelegenen Hypertherm-Büro, das Sie am Anfang dieses
Handbuchs finden.
Beispiele:
Die werksseitige Standardeinstellung von 50:1 teilt jede Spannung durch 50, das heißt, pro

Volt werden 20 mV an die CNC gesendet. Bei einer rohen Lichtbogenspannung von 140 V
wird eine geteilte Spannung von 2800 mV (2,8 V) zur CNC gesendet.
Die 20:1-Einstellung teilt jede Spannung durch 20, das heißt für jedes Volt werden 50 mV

zur CNC gesendet. Bei einer rohen Lichtbogenspannung von 140 V wird eine geteilte
Spannung von 7000 mV (7,0 V) zur CNC gesendet.
Um die werksseitige Standardeinstellung der Spannungsteiler-Platine von 50:1 auf eine andere
Einstellung zu ändern, gehen Sie wie folgt vor:
1. Stellen Sie den Netzschalter an der Plasma-Stromquelle Stromquelle auf AUS (OFF) (O) und
stecken Sie das Netzkabel aus.
2. Nehmen Sie die Abdeckung der Plasma-Stromquelle ab.
