Maschinenschnittstellen-Signale

Ziehen Sie beim Anschließen der Plasma-Stromquelle mit einem Maschinenschnittstellenkabel
an eine Brennerhöhensteuerung oder eine CNC die nachstehende Tabelle hinzu. Sie enthält Details
zu den Kabelsignalen.

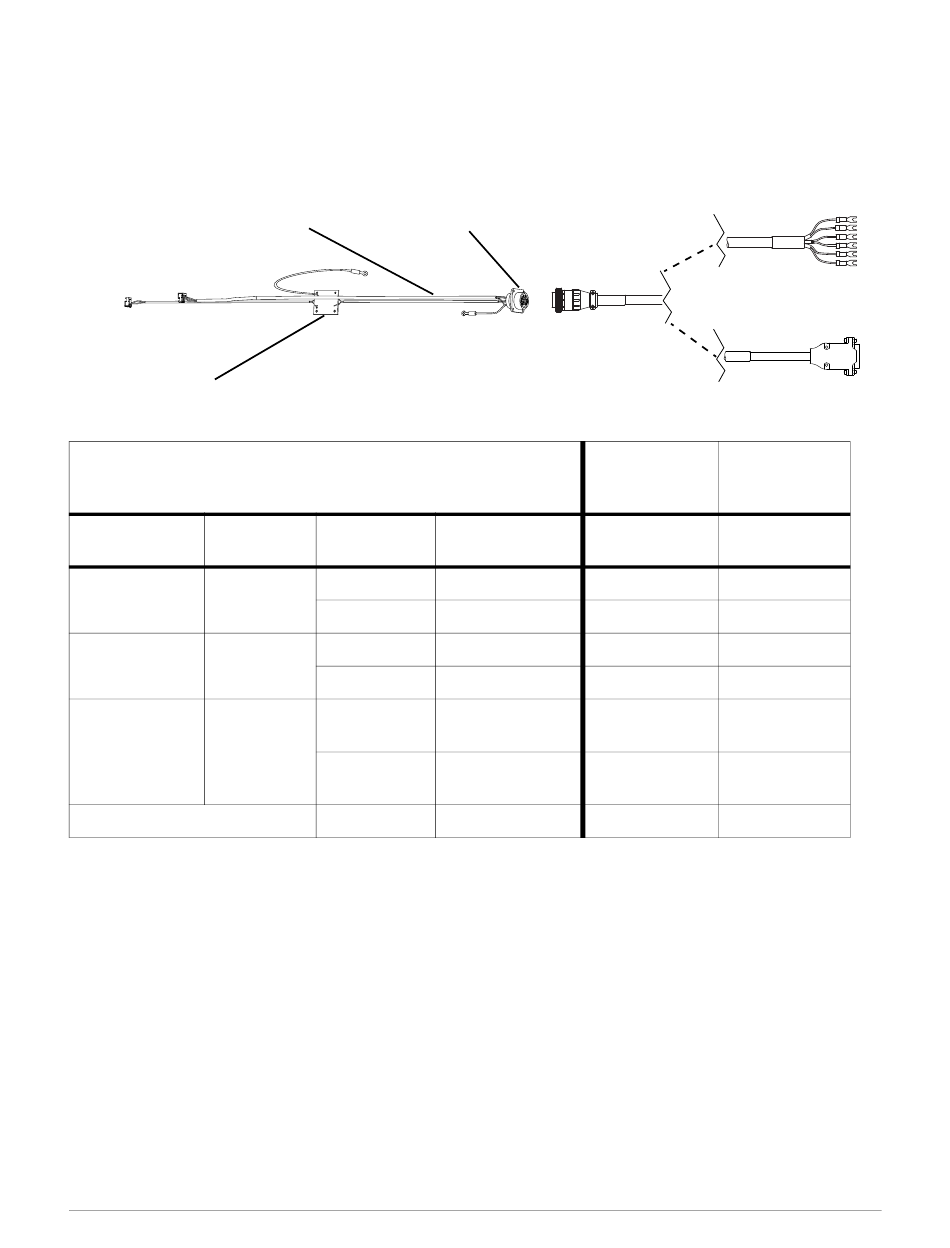

Interne Leitungen
Spannungsteiler
Interne Powermax-Leitungen und Maschinenschnittstellenbuchse
Signal
Typ
Start
(Plasma)
Eingang*
Übertragung
Ausgang**
(Vorschubstart)
Spannungsteiler
Ausgang***
Schutzleiter
* Schließkontakt. 18 VDC Leerlaufspannung an START-Anschlussklemmen. Benötigt potentialfreies Schließen,
um aktiviert zu werden.
** Schließkontakt. Potentialfreies Schließen, wenn der Lichtbogen übertragen wird. Maximal 120 VAC/1 A
am Maschinenschnittstellenrelais.
*** Geteiltes Lichtbogensignal von 20:1, 21,1:1, 30:1, 40:1, 50:1. Liefert maximal 15 V im Leerlaufzustand.
Das geteilte Lichtbogenspannungssignal ist ein ohmscher Spannungsteiler der rohen Lichtbogenspannung.
Dieses Signal ist nicht isoliert. Um Masseschleifen zu vermeiden, müssen Sie für galvanische Isolierung
sorgen.
Wenn Sie ein Startsignal mit einer Verzögerung verwenden, um einen Duramax™-Brenner zum
Schneiden zu bewegen, machen Sie anstatt des Übertragungssignals Folgendes: Verlängern Sie die
Verzögerung, wenn Sie einen SmartSYNC-Brenner verwenden. Bei einem 0,7-m- oder
15-m-SmartSYNC-Brenner verlängern Sie die Verzögerung um 60 ms. Bei einem
23-m-SmartSYNC-Brenner verlängern Sie die Verzögerung um 120 ms. Durch die zusätzliche Verzögerung
wird verhindert, dass sich der Brenner bewegt, bevor die Nachströmung abgeschlossen ist. Bei 4,6-m- oder
7,6-m-SmartSYNC-Brennern ist keine zusätzliche Verzögerung erforderlich.
Powermax65/85/105 SYNC
Konfigurieren der Bedienelemente für mechanisiertes Schneiden
Maschinenschnittstellenbuchse
Drahtfarbe
Schwarz
Rot
Weiß
Grün
Schwarz (–)
, †
Rot (+)
Grün/gelb
Anleitung Mechanisiertes Schneiden
D-Sub-
Stecker-Kabel
Anschluss-
D-Sub-
Nummer
Stiftnummer
3
10
4
2
12
12
14
5
5, 1 (–)
15 (–)
(Elektrode)
6, 2 (+)
8 (+)
(Werkstück)
13
810480DE
3
Flachsteckeranschlüsse
ODER
D-Sub-Stecker
Kabel mit
Flachstecker-
anschlüssen
Farbe offener
Leitungsenden
Grün
Schwarz
Rot
Schwarz
Schwarz (–)
Weiß (+)
33
