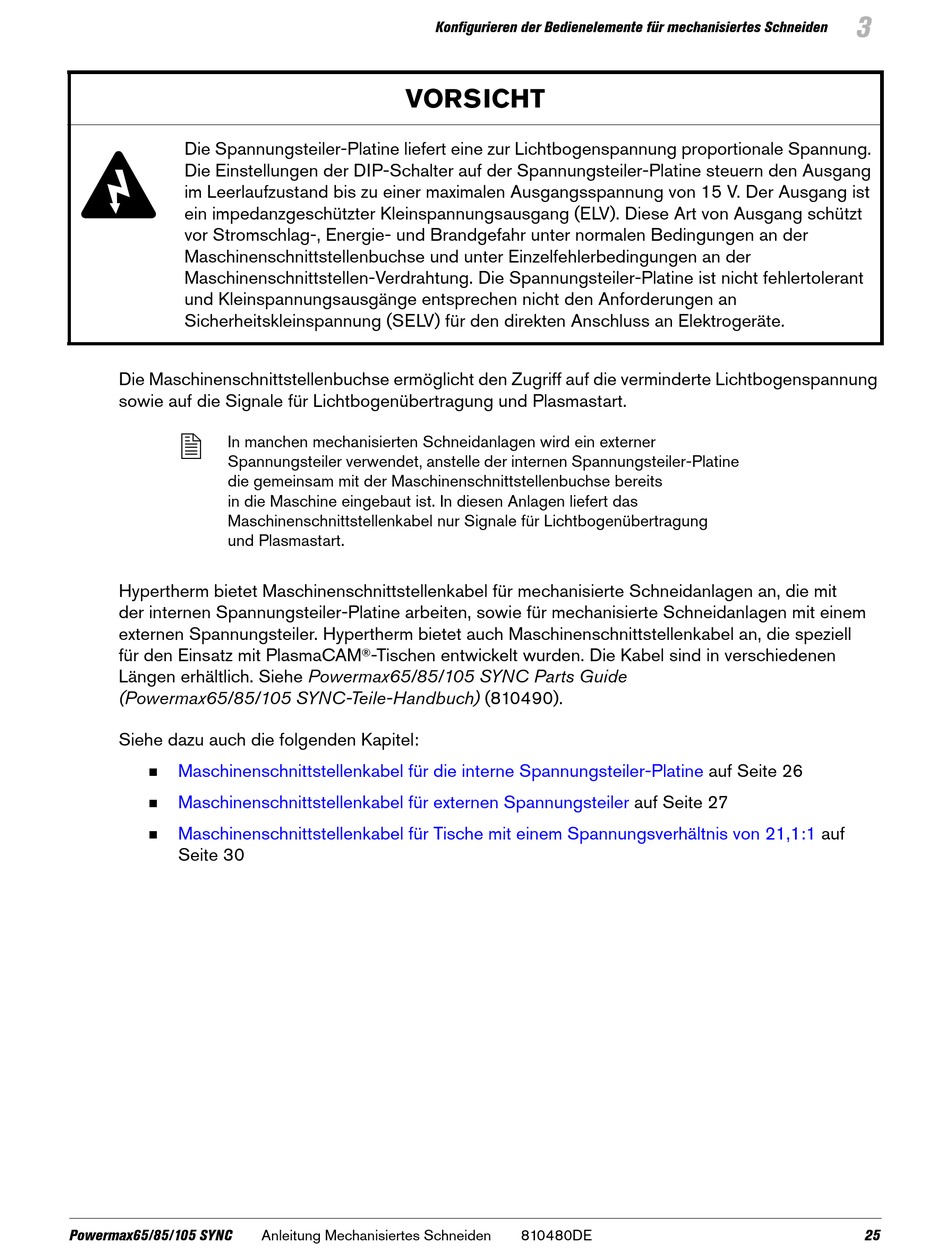

Die Spannungsteiler-Platine liefert eine zur Lichtbogenspannung proportionale Spannung.
Die Einstellungen der DIP-Schalter auf der Spannungsteiler-Platine steuern den Ausgang
im Leerlaufzustand bis zu einer maximalen Ausgangsspannung von 15 V. Der Ausgang ist
ein impedanzgeschützter Kleinspannungsausgang (ELV). Diese Art von Ausgang schützt
vor Stromschlag-, Energie- und Brandgefahr unter normalen Bedingungen an der
Maschinenschnittstellenbuchse und unter Einzelfehlerbedingungen an der
Maschinenschnittstellen-Verdrahtung. Die Spannungsteiler-Platine ist nicht fehlertolerant
und Kleinspannungsausgänge entsprechen nicht den Anforderungen an
Sicherheitskleinspannung (SELV) für den direkten Anschluss an Elektrogeräte.
Die Maschinenschnittstellenbuchse ermöglicht den Zugriff auf die verminderte Lichtbogenspannung
sowie auf die Signale für Lichtbogenübertragung und Plasmastart.

In manchen mechanisierten Schneidanlagen wird ein externer
Spannungsteiler verwendet, anstelle der internen Spannungsteiler-Platine
die gemeinsam mit der Maschinenschnittstellenbuchse bereits
in die Maschine eingebaut ist. In diesen Anlagen liefert das
Maschinenschnittstellenkabel nur Signale für Lichtbogenübertragung
und Plasmastart.
Hypertherm bietet Maschinenschnittstellenkabel für mechanisierte Schneidanlagen an, die mit
der internen Spannungsteiler-Platine arbeiten, sowie für mechanisierte Schneidanlagen mit einem
externen Spannungsteiler. Hypertherm bietet auch Maschinenschnittstellenkabel an, die speziell
für den Einsatz mit PlasmaCAM
Längen erhältlich. Siehe Powermax65/85/105 SYNC Parts Guide
(Powermax65/85/105 SYNC-Teile-Handbuch) (810490).
Siehe dazu auch die folgenden Kapitel:
Maschinenschnittstellenkabel für die interne Spannungsteiler-Platine

Maschinenschnittstellenkabel für externen Spannungsteiler

Maschinenschnittstellenkabel für Tische mit einem Spannungsverhältnis von 21,1:1

Seite 30
Powermax65/85/105 SYNC
Konfigurieren der Bedienelemente für mechanisiertes Schneiden
VORSICHT
-Tischen entwickelt wurden. Die Kabel sind in verschiedenen
®
Anleitung Mechanisiertes Schneiden
auf Seite 27
810480DE
3
auf Seite 26
auf
25
