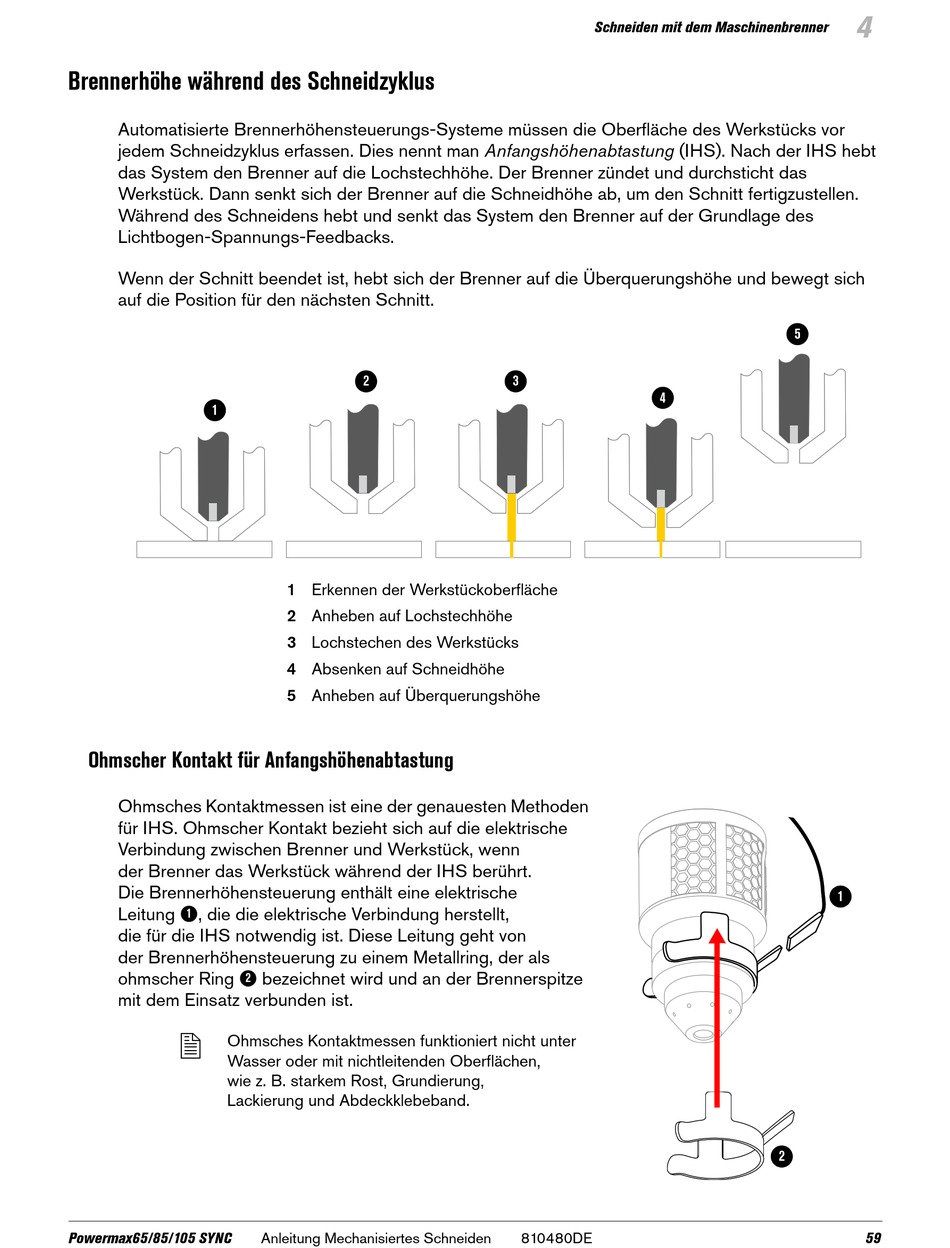

Brennerhöhe während des Schneidzyklus
Automatisierte Brennerhöhensteuerungs-Systeme müssen die Oberfläche des Werkstücks vor
jedem Schneidzyklus erfassen. Dies nennt man Anfangshöhenabtastung (IHS). Nach der IHS hebt
das System den Brenner auf die Lochstechhöhe. Der Brenner zündet und durchsticht das
Werkstück. Dann senkt sich der Brenner auf die Schneidhöhe ab, um den Schnitt fertigzustellen.
Während des Schneidens hebt und senkt das System den Brenner auf der Grundlage des
Lichtbogen-Spannungs-Feedbacks.
Wenn der Schnitt beendet ist, hebt sich der Brenner auf die Überquerungshöhe und bewegt sich
auf die Position für den nächsten Schnitt.
1
Ohmscher Kontakt für Anfangshöhenabtastung
Ohmsches Kontaktmessen ist eine der genauesten Methoden
für IHS. Ohmscher Kontakt bezieht sich auf die elektrische
Verbindung zwischen Brenner und Werkstück, wenn
der Brenner das Werkstück während der IHS berührt.
Die Brennerhöhensteuerung enthält eine elektrische
Leitung , die die elektrische Verbindung herstellt,
1
die für die IHS notwendig ist. Diese Leitung geht von
der Brennerhöhensteuerung zu einem Metallring, der als
ohmscher Ring
2
mit dem Einsatz verbunden ist.

Ohmsches Kontaktmessen funktioniert nicht unter
Wasser oder mit nichtleitenden Oberflächen,
wie z. B. starkem Rost, Grundierung,
Lackierung und Abdeckklebeband.
Powermax65/85/105 SYNC
2
1 Erkennen der Werkstückoberfläche
2 Anheben auf Lochstechhöhe
3 Lochstechen des Werkstücks
4 Absenken auf Schneidhöhe
5 Anheben auf Überquerungshöhe
bezeichnet wird und an der Brennerspitze
Anleitung Mechanisiertes Schneiden
Schneiden mit dem Maschinenbrenner
3
4
810480DE
4
5
1
2
59
