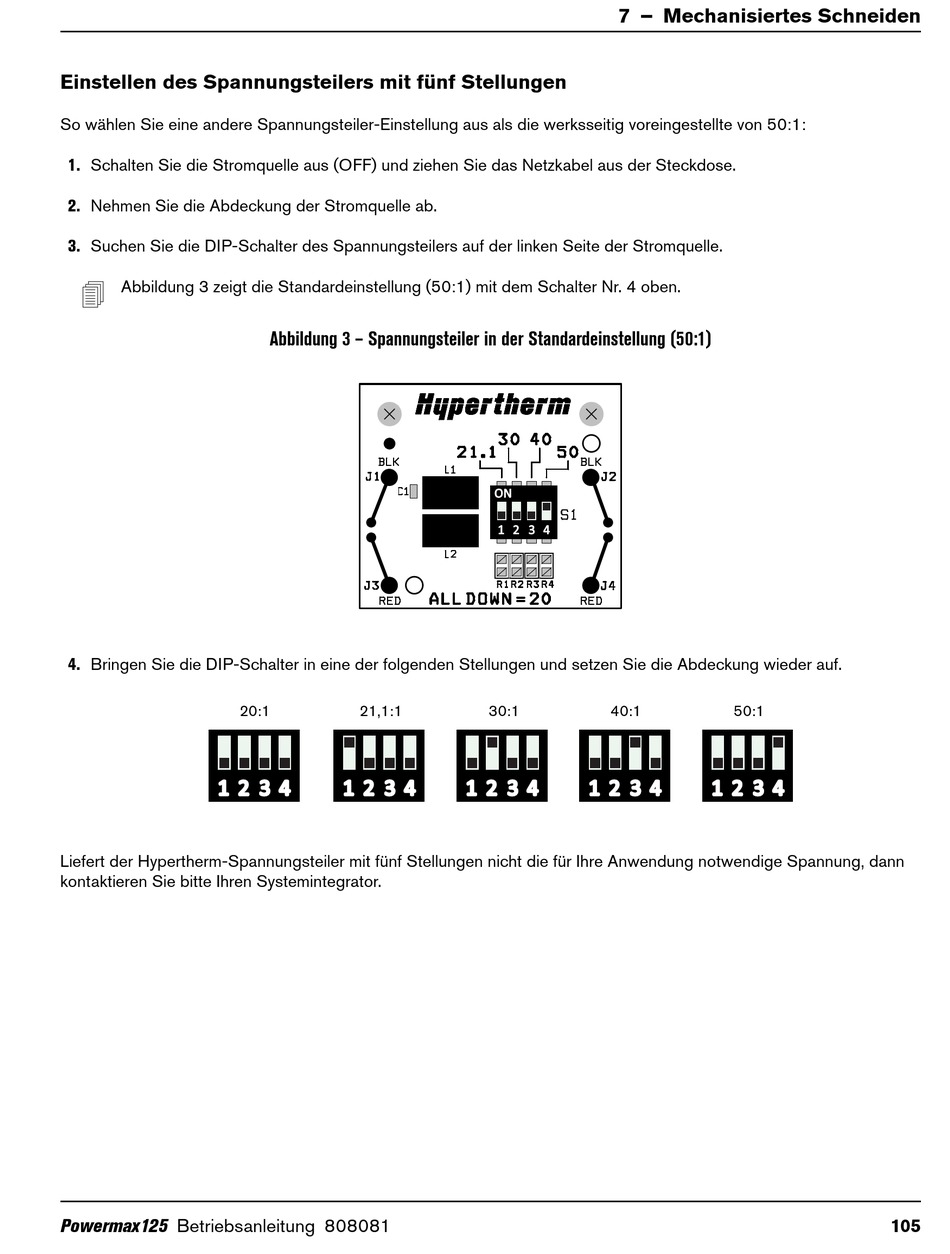

Einstellen des Spannungsteilers mit fünf Stellungen
So wählen Sie eine andere Spannungsteiler-Einstellung aus als die werksseitig voreingestellte von 50:1:
1. Schalten Sie die Stromquelle aus (OFF) und ziehen Sie das Netzkabel aus der Steckdose.
2. Nehmen Sie die Abdeckung der Stromquelle ab.
3. Suchen Sie die DIP-Schalter des Spannungsteilers auf der linken Seite der Stromquelle.

Abbildung 3 zeigt die Standardeinstellung (50:1) mit dem Schalter Nr. 4 oben.
4. Bringen Sie die DIP-Schalter in eine der folgenden Stellungen und setzen Sie die Abdeckung wieder auf.
20:1
Liefert der Hypertherm-Spannungsteiler mit fünf Stellungen nicht die für Ihre Anwendung notwendige Spannung, dann
kontaktieren Sie bitte Ihren Systemintegrator.
Powermax125 Betriebsanleitung 808081
Abbildung 3 – Spannungsteiler in der Standardeinstellung (50:1)
21,1:1
7 – Mechanisiertes Schneiden
30:1 40:1 50:1
105
