6.17

Programmgeber

6.17.1

Programmbeispiel

Mögliche Einstellungen
68 / 107
Der Programmgeber erlaubt Ihnen das Speichern eines Temperatur-Zeit-
Programms. Das Programm besteht aus mehreren Temperatur-Zeit-Seg-
menten sowie Angaben zu deren Wiederholung. Möglich sind Rampen,
Temperatursprünge (Zeit ist Null) oder auch Temperaturhaltephasen bei
gleicher Starttemperatur und Endtemperatur im Segment. Beim Start wird
der aktuelle Sollwert als Anfangswert des ersten Segments übernommen.
Pro Programm beträgt die Gesamtzahl frei programmierbarer
Segmente 150.
Es können 5 Temperatur-Zeit-Programme gespeichert werden.
Einstellung Beschreibung
Nr. Segmentnummer des Programms
Tend Endtemperatur, die erreicht werden soll
hh Zeit in Stunden (hh), in der die vorgegebene Tem-
peratur erreicht werden soll.
mm Zeit in Minuten (mm), in der die vorgegebene Tem-
peratur erreicht werden soll.
Toleranz Die Toleranz legt fest, wie exakt die Endtemperatur
erreicht werden soll, bevor das nächste Segment
abgearbeitet wird.
S1, S2, S3 Schaltkontakte des Kontaktmoduls (falls vor-
handen) können hier programmiert werden. Kon-
taktmodule sind als Zubehör erhältlich.

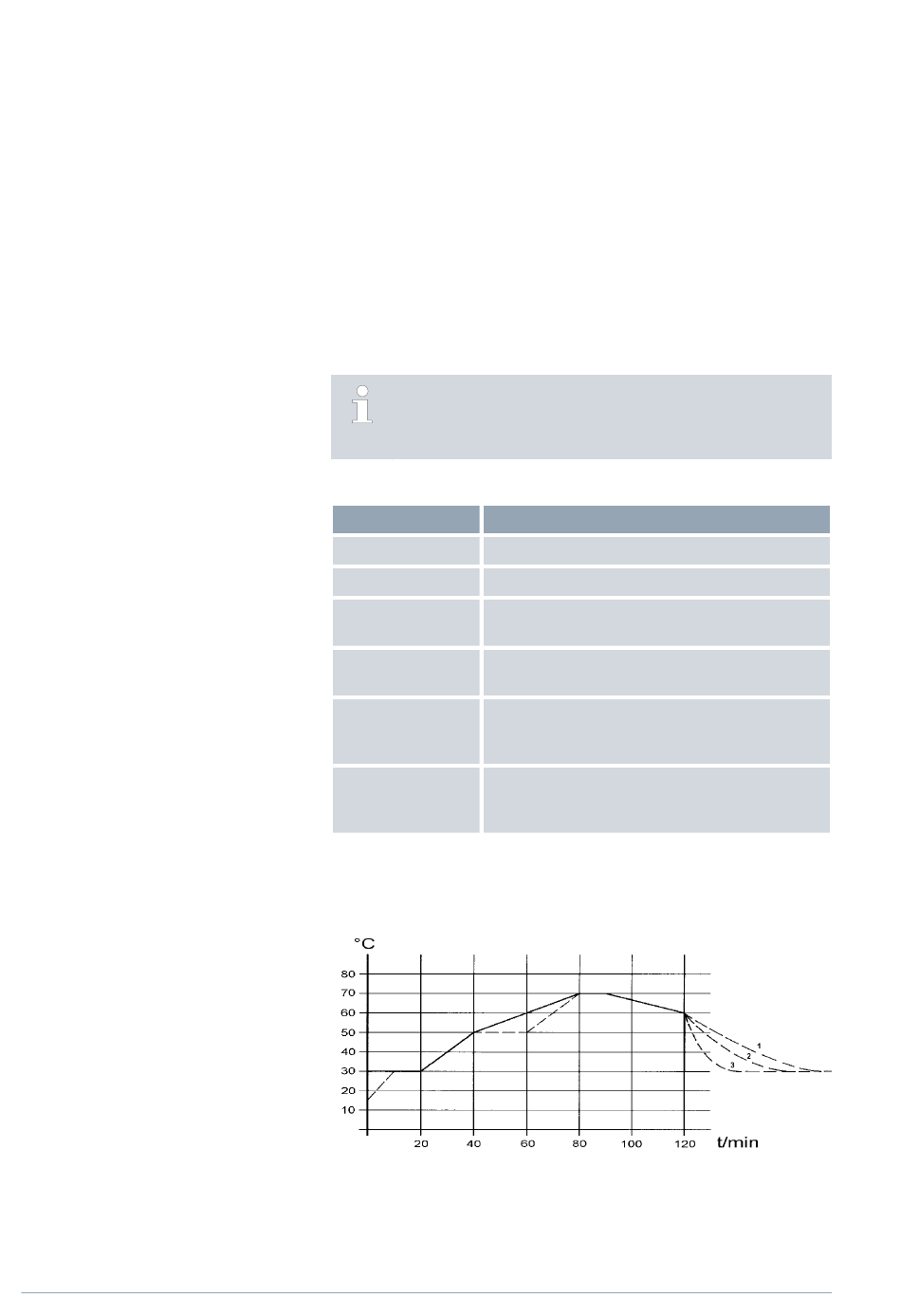

Die Grafik zeigt exemplarisch das Umprogrammieren eines Sollwert-Tem-
peratur-Verlaufes.
Abb. 55: Programm Beispiel
Die Abkühlzeit in der Grafik variiert je nach Gerätetyp, Verbraucher und so
weiter. Im Beispielsegment Nr. 2 sollen 50 °C innerhalb von 20 Minuten
erreicht werden.
