Proline Kryomate
Kontakt Ein- und Ausgänge

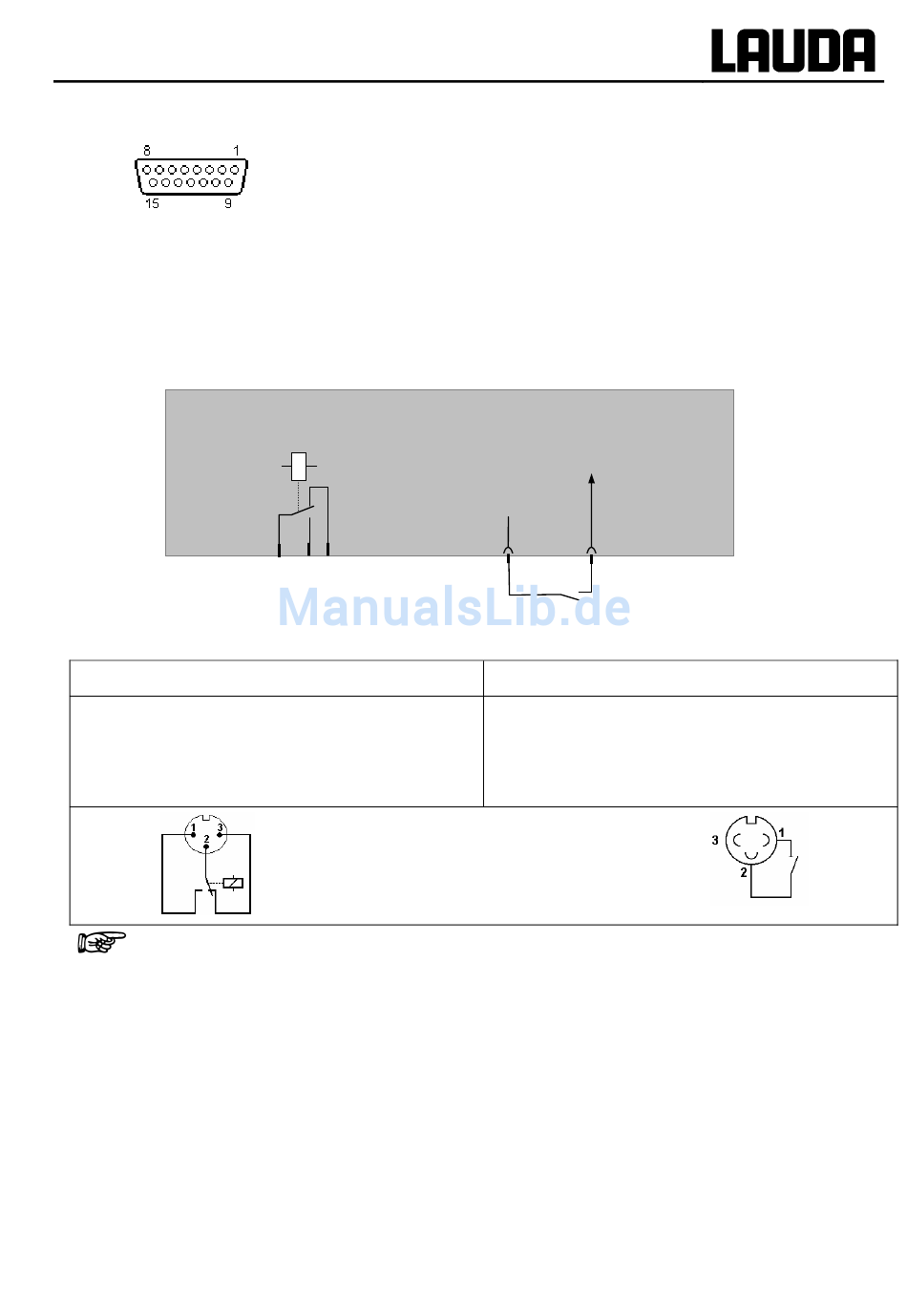

8.5.2 Kontaktmodul LRZ 914 mit je einem Ein- und Ausgang

Kontaktmodul (Best. Nr. LRZ 914) mit Steckverbinder nach NAMUR NE28. Funktionalität wie LRZ 915,
aber nur je 1 Ausgang und 1 Eingang auf 2 DIN Buchsen.
Kontaktmodul LRZ 914; DIN Buchsen
Kontakt Aus- und Eingänge
− Ansicht auf Flanschstecker (Front) oder
Kupplungsdose Lötseite.
− Max. 30 V; 0,2 A
Kupplungsdose Bestell-Nr. EQD 047
− Geschirmte Anschlussleitungen verwenden. Abschirmung mit Steckergehäuse verbinden.
Unbenutzte Steckverbindungen mit Schutzkappen abdecken!
YAUD0007 / 27.01.09
− Ansicht auf Buchse von der Steckseite bzw. auf Stecker von der Löt-
seite.
− Ein passender 15-Poliger Sub-D Stecker kann zusammen mit einem
passenden Gehäuse bezogen werden:
Best. Nr. EQM 030 und Steckergehäuse Best. Nr. EQG 017.
1 Ausgang
2 1 3
Ausgang
Schnittstellenmodule
1 Eingang
5V
1 2
− Ansicht auf Buchse (Front) bzw. Lötseite Ste-
cker
− Signal ca. 5 V, 10 mA Kontakt 3 nicht belegen!
Kupplungsstecker Bestell-Nr. EQS 048
1 = Schließer
2 = Mitte
3 = Öffner
Eingang
93
