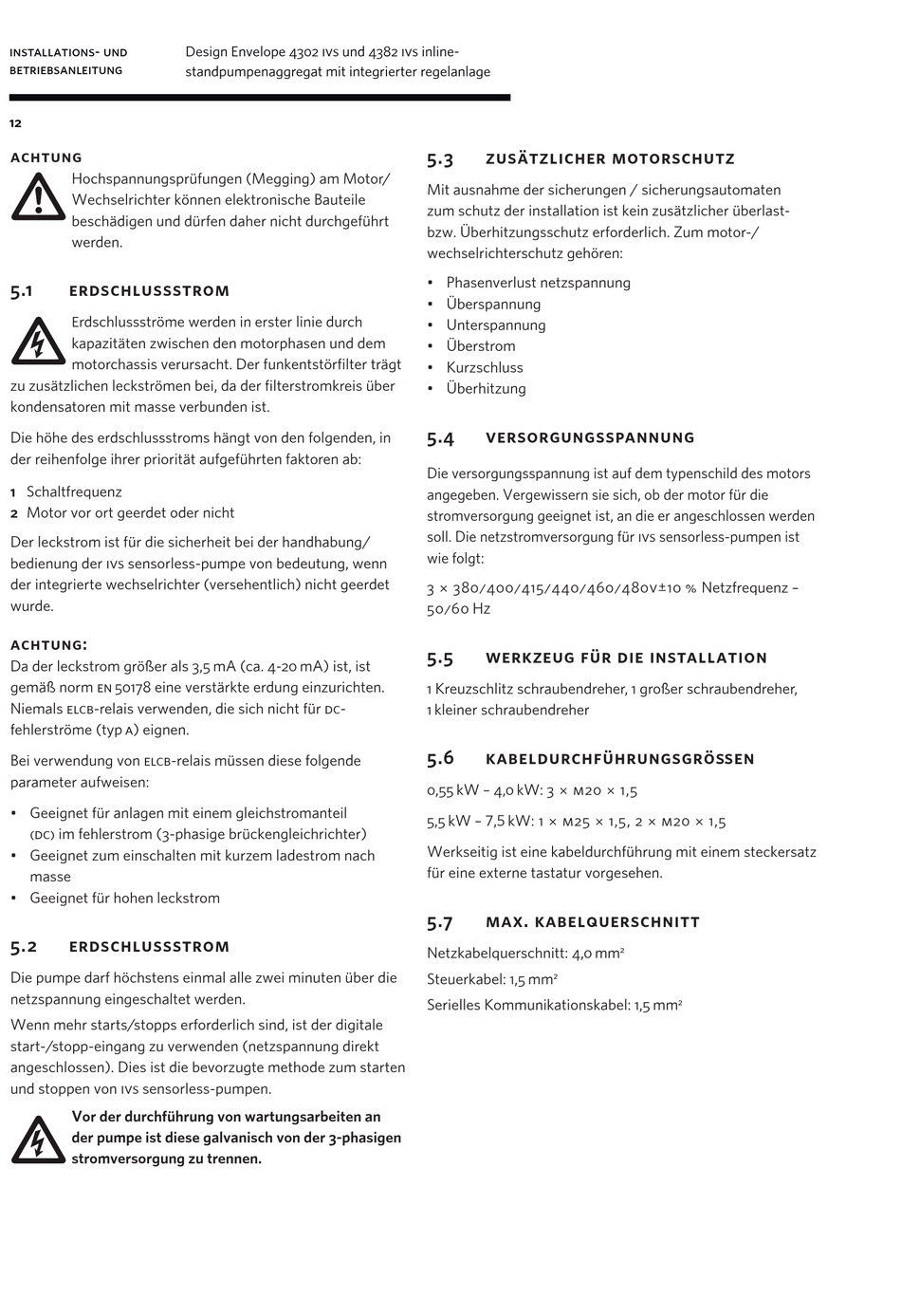

achtung
Hochspannungsprüfungen (Megging) am Motor/
Wechselrichter können elektronische Bauteile
beschädigen und dürfen daher nicht durchgeführt
werden.
5.1

erdschlussstrom

rdschlussströme werden in erster linie durch
E
kapazitäten zwischen den motorphasen und dem
motorchassis verursacht. Der funkentstörfilter trägt
zu zusätzlichen leckströmen bei, da der filterstromkreis über
kondensatoren mit masse verbunden ist.
Die höhe des erdschlussstroms hängt von den folgenden, in
der reihenfolge ihrer priorität aufgeführten faktoren ab:
1 Schaltfrequenz
2 Motor vor ort geerdet oder nicht
Der leckstrom ist für die sicherheit bei der handhabung/
bedienung der ivs sensorless-pumpe von bedeutung, wenn
der integrierte wechselrichter (versehentlich) nicht geerdet
wurde.
achtung:
Da der leckstrom größer als 3,5 mA (ca. 4-20 mA) ist, ist
gemäß norm en 50178 eine verstärkte erdung einzurichten.
Niemals elcb-relais verwenden, die sich nicht für dc-
fehlerströme (typ a) eignen.
Bei verwendung von elcb-relais müssen diese folgende
parameter aufweisen:
• Geeignet für anlagen mit einem gleichstromanteil
(dc) im fehlerstrom (3-phasige brückengleichrichter)
• Geeignet zum einschalten mit kurzem ladestrom nach
masse
• Geeignet für hohen leckstrom
5.2
erdschlussstrom
Die pumpe darf höchstens einmal alle zwei minuten über die
netzspannung eingeschaltet werden.
Wenn mehr starts/stopps erforderlich sind, ist der digitale
start-/stopp-eingang zu verwenden (netzspannung direkt
angeschlossen). Dies ist die bevorzugte methode zum starten
und stoppen von ivs sensorless-pumpen.
Vor der durchführung von wartungsarbeiten an
der pumpe ist diese galvanisch von der 3-phasigen
stromversorgung zu trennen.
Design Envelope 4302 ivs und 4382 ivs inline-
standpumpenaggregat mit integrierter regelanlage
5.3
zusätzlicher motorschutz
Mit ausnahme der sicherungen / sicherungsautomaten
zum schutz der installation ist kein zusätzlicher überlast-
bzw. Überhitzungsschutz erforderlich. Zum motor-/
wechselrichterschutz gehören:
• Phasenverlust netzspannung
• Überspannung
• Unterspannung
• Überstrom
• Kurzschluss
• Überhitzung
5.4

versorgungsspannung

Die versorgungsspannung ist auf dem typenschild des motors
angegeben. Vergewissern sie sich, ob der motor für die
stromversorgung geeignet ist, an die er angeschlossen werden
soll. Die netzstromversorgung für ivs sensorless-pumpen ist
wie folgt:
3 × 380/400/415/440/460/480v±10 % Netzfrequenz –
50/60 Hz
5.5
werkzeug für die installation
1 Kreuzschlitz schraubendreher, 1 großer schraubendreher,
1 kleiner schraubendreher
5.6
kabeldurchführungsgrößen
0,55 kW – 4,0 kW: 3 × m20 × 1,5
5,5 kW – 7,5 kW: 1 × m25 × 1,5, 2 × m20 × 1,5
Werkseitig ist eine kabeldurchführung mit einem steckersatz
für eine externe tastatur vorgesehen.
5.7

max. kabelquerschnitt

Netzkabelquerschnitt: 4,0 mm
Steuerkabel: 1,5 mm
2
Serielles Kommunikationskabel: 1,5 mm
2
2
