WAVE Bioreactor 500/1000
hinteres Bedienfeld

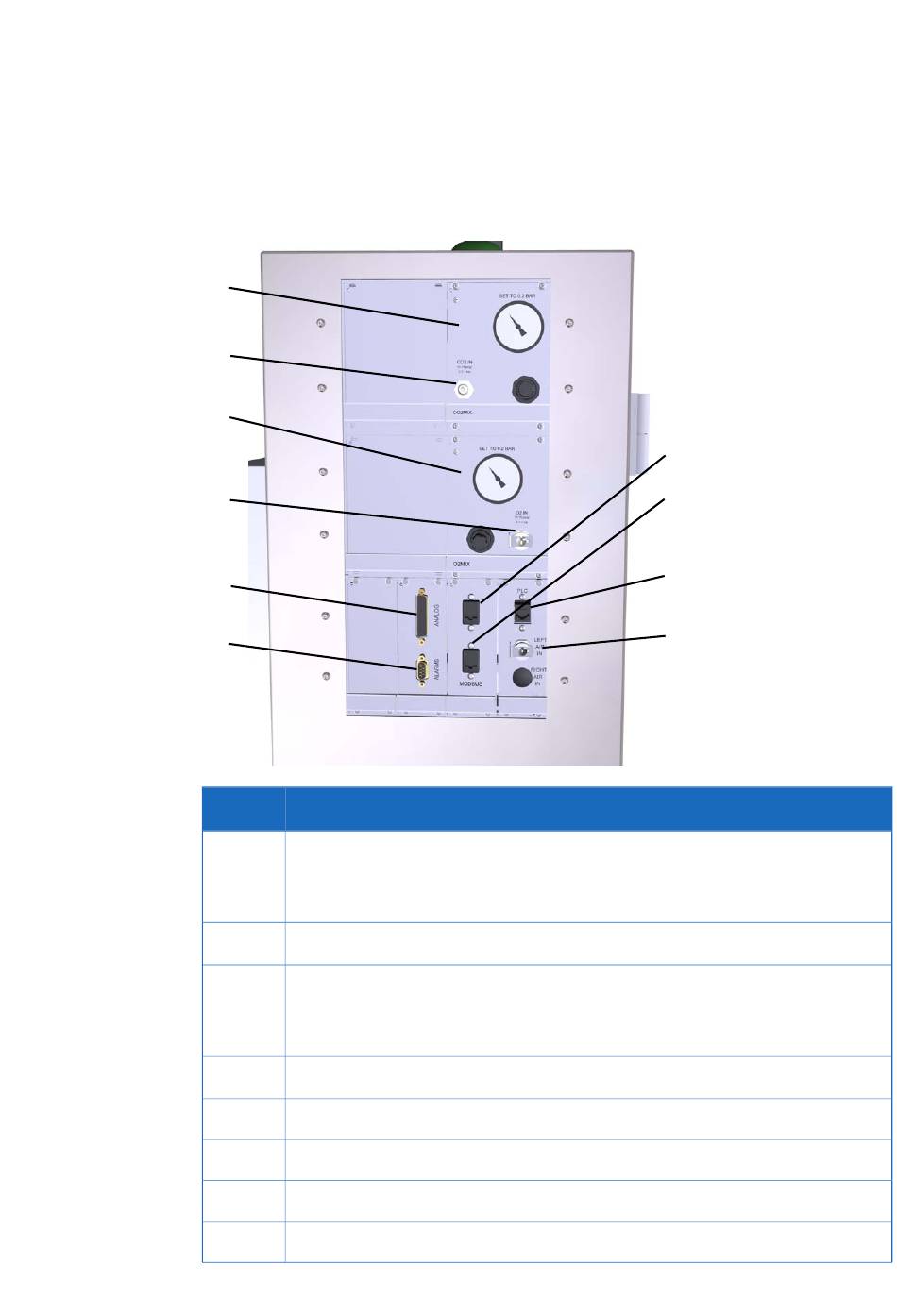

Die nachstehende Abbildung zeigt das hintere Bedienfeld für eine typische WAVE
Bioreactor 500/1000 Installation.
1
2
3
4
5
6
Teil
1
2
3
4
5
6
7
8
WAVE Bioreactor 200 und 500/1000 Bedienungsanleitung 28-9846-81 AD
Funktion
Bedienfeld für Gerätemodul CO2MIX500. Anweisungen über die Einrichtung
des Gerätemoduls befinden sich in
auf Seite 237.
CO2 IN Anschluss für CO
Bedienfeld für Gerätemodul O2MIX500. Anweisungen über die Einrichtung
des Gerätemoduls befinden sich in
auf Seite 239.
O2 IN-Anschluss für O
ANALOG-Ausgangsanschluss.
ALARM-Anschluss für externen Alarmmonitor.
ETHERNET-Anschluss.
MODBUS-Anschluss.
3.4 WAVE Bioreactor Systemkonfiguration
Abschnitt 7.4.3 CO2MIX200/CO2MIX500,
-Gaszufuhr.
2
Abschnitt 7.4.4 O2MIX200/O2MIX500,
-Gaszufuhr.
2
3 Systembeschreibung
7
8
9
10
