C Kommunikation und Anschlüsse

C.4 MODBUS-Kommunikationsport

C.4 MODBUS-Kommunikationsport
Übersicht
Ein RJ11-Anschluss auf der Rückseite des WAVE Bioreactor Geräts dient zum Anschluss
an einen Converter, verbunden mit dem Host-Computer des UNICORN DAQ 1.0.

Anschlussparameter

Parameter
Kommunikationsprotokoll
Vorgabe-MODBUS-Adresse
Parität
Datenbits
Stoppbits

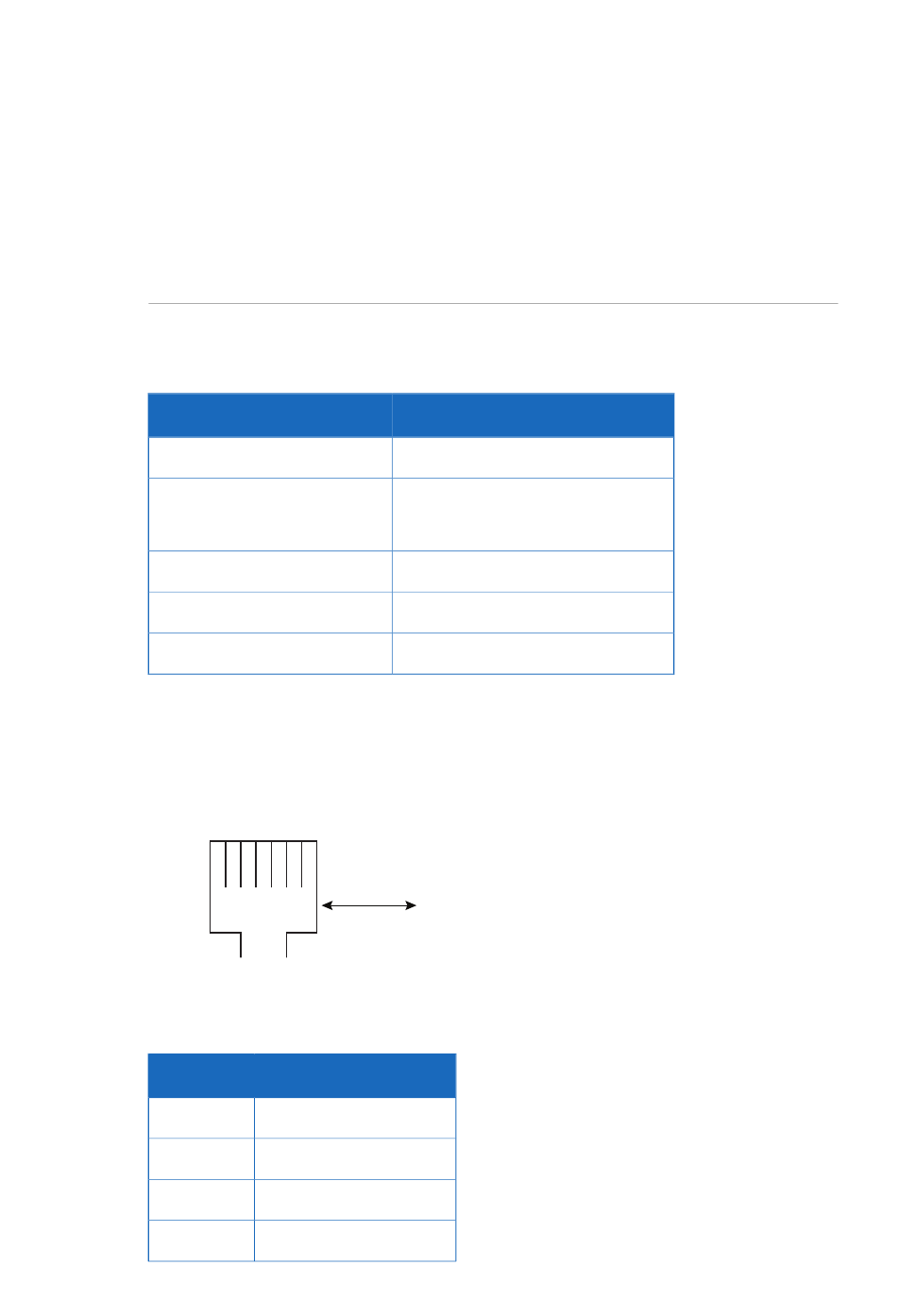

RJ-11-Anschluss Pinout

Anmerkung:
RJ-11-Pin
Pin 1
Pin 2
Pin 3
Pin 4
346
Zwischen dem RJ11-Anschluss und dem Host-PC des UNICORN DAQ 1.0
ist ein Converter 100 erforderlich.
1 6
Pinbelegung des RJ-
11-Anschlusses in
Anschluss-
Blickrichtung
Signal
24 VDC / 250 mA max
DATA B (+)
COM
SIGNAL GND
Wert
MODBUS RTU
WAVE Bioreactor 200: 201
WAVE Bioreactor 500/1000: 221
Keine Parität
8
1
UNICORN
