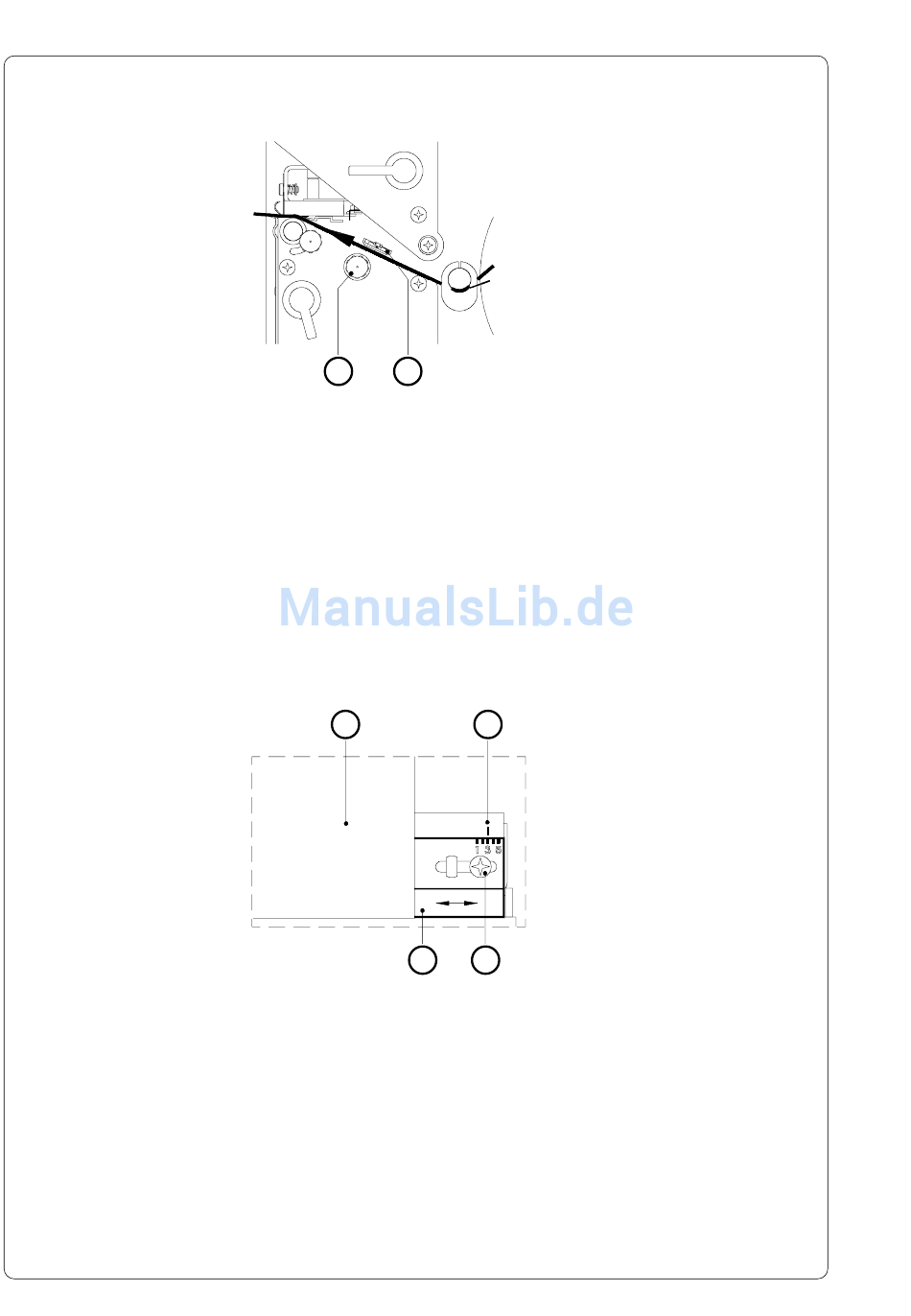

Justage der Etikettenlichtschranke
Die Etikettenlichtschranke (1) kann zur Anpassung an die verwendeten Etiketten
quer zur Papierlaufrichtung verschoben werden.
Positionieren Sie die Lichtschranke so, dass der eigentliche Sensor (Lage gekenn-
zeichnet durch eine Kerbe im Lichtschrankenhalter) die Etikettenlücke bzw. eine
eventuell vorhandene Reflex- oder Perforations-Marke erfassen kann.
Die Verstellung der Etikettenlichtschranke erfolgt mit dem Rändelknopf (2).
Durch Drehen im Uhrzeigersinn verschiebt sich die Sensorposition nach außen,
durch Drehen entgegen dem Uhrzeigersinn in Richtung Montagewand.
Justage des Transferbandlaufes
Wenn im Lauf der Transferbandes (1) Faltenbildungen auftreten, die zu Druckbild-
fehlern führen, kann das Transferbandumlenkblech (4) zur Korrektur des Fehlers
verstellt werden.
1. Feststellschraube (3) lösen.
2. Transferbandumlenkblech (4) nach Bedarf seitlich verschieben und dadurch
schräg stellen. Die aktuelle Stellung kann an der Markierung (2) abgelesen
werden.
In Stellung "1" wird der Transferbandlauf außen, in Stellung "5" innen stärker
gestrafft, wodurch die Faltenbildung unterdrückt werden kann.
3. Nach Abschluss der Justage Feststellschraube (3) anziehen.
DEU-8
2
1
1
2
4
3
