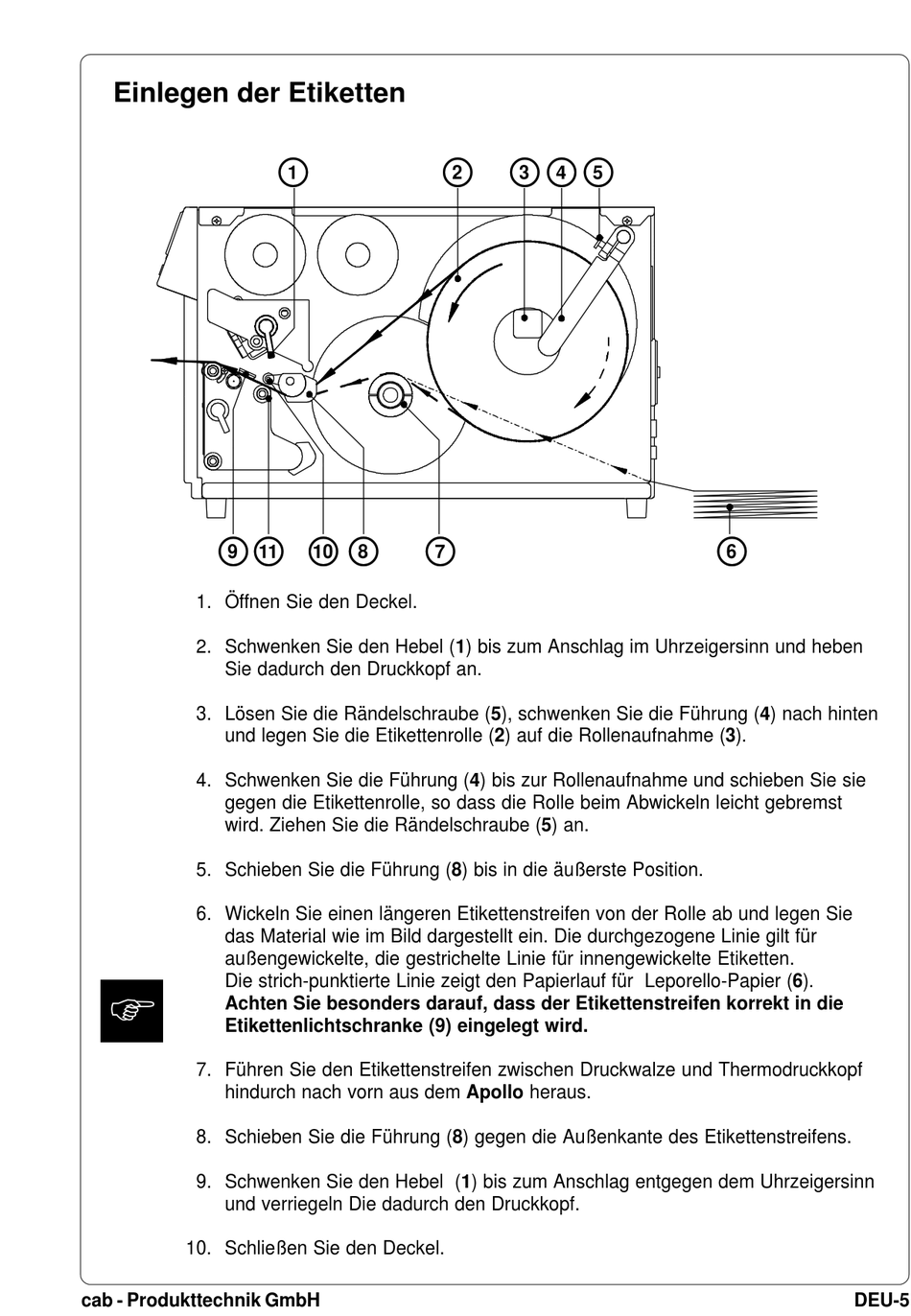

Einlegen der Etiketten
9
1. Öffnen Sie den Deckel.
2. Schwenken Sie den Hebel (1) bis zum Anschlag im Uhrzeigersinn und heben
Sie dadurch den Druckkopf an.
3. Lösen Sie die Rändelschraube (5), schwenken Sie die Führung (4) nach hinten
und legen Sie die Etikettenrolle (2) auf die Rollenaufnahme (3).
4. Schwenken Sie die Führung (4) bis zur Rollenaufnahme und schieben Sie sie
gegen die Etikettenrolle, so dass die Rolle beim Abwickeln leicht gebremst
wird. Ziehen Sie die Rändelschraube (5) an.
5. Schieben Sie die Führung (8) bis in die äußerste Position.
6. Wickeln Sie einen längeren Etikettenstreifen von der Rolle ab und legen Sie
das Material wie im Bild dargestellt ein. Die durchgezogene Linie gilt für
außengewickelte, die gestrichelte Linie für innengewickelte Etiketten.
Die strich-punktierte Linie zeigt den Papierlauf für Leporello-Papier (6).
F
Achten Sie besonders darauf, dass der Etikettenstreifen korrekt in die
Etikettenlichtschranke (9) eingelegt wird.
7. Führen Sie den Etikettenstreifen zwischen Druckwalze und Thermodruckkopf
hindurch nach vorn aus dem Apollo heraus.
8. Schieben Sie die Führung (8) gegen die Außenkante des Etikettenstreifens.
9. Schwenken Sie den Hebel (1) bis zum Anschlag entgegen dem Uhrzeigersinn
und verriegeln Die dadurch den Druckkopf.
10. Schließen Sie den Deckel.
