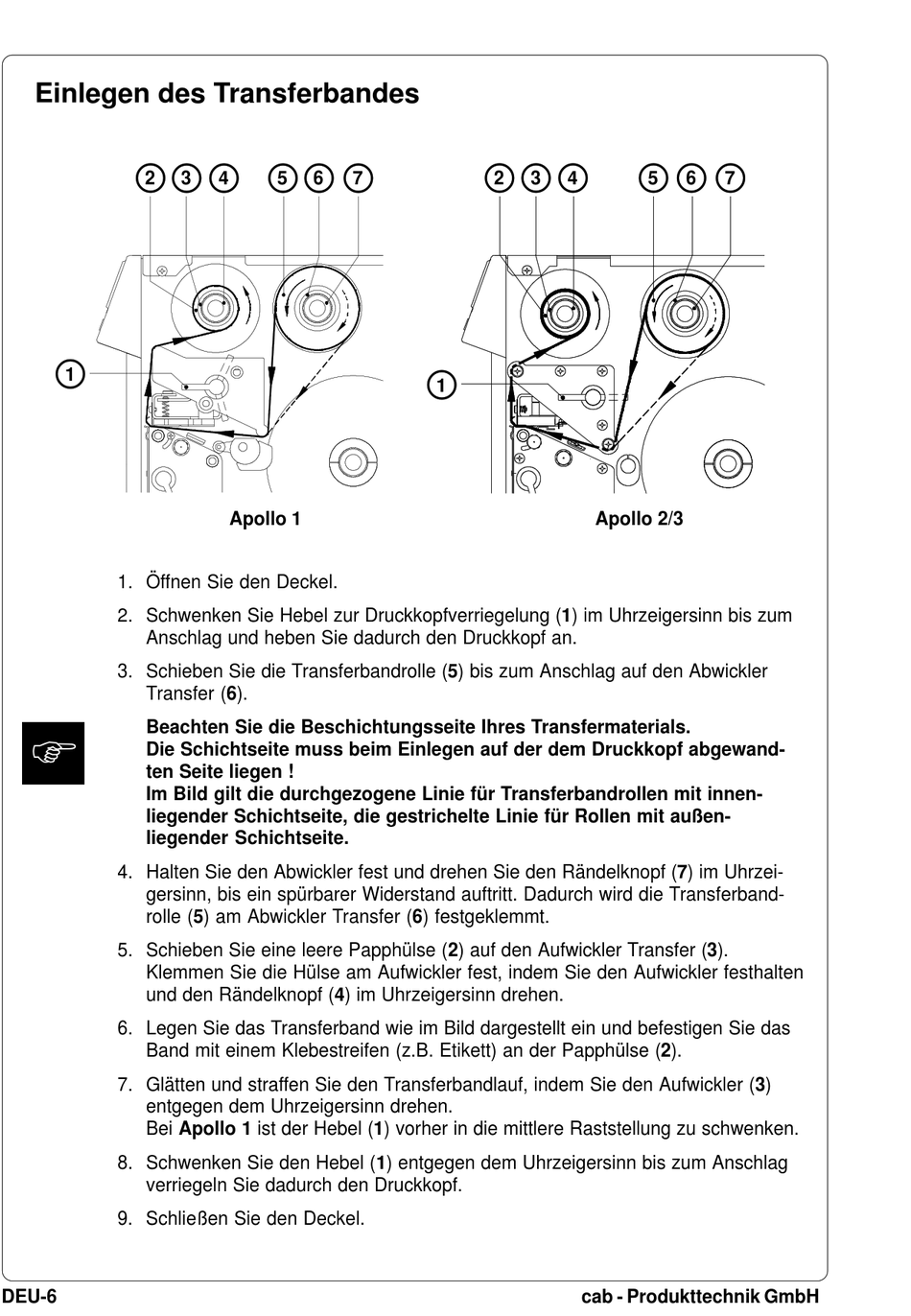

Einlegen des Transferbandes
2
1
1. Öffnen Sie den Deckel.
2. Schwenken Sie Hebel zur Druckkopfverriegelung (1) im Uhrzeigersinn bis zum
Anschlag und heben Sie dadurch den Druckkopf an.
3. Schieben Sie die Transferbandrolle (5) bis zum Anschlag auf den Abwickler
Transfer (6).
Beachten Sie die Beschichtungsseite Ihres Transfermaterials.
F
Die Schichtseite muss beim Einlegen auf der dem Druckkopf abgewand-
ten Seite liegen !
Im Bild gilt die durchgezogene Linie für Transferbandrollen mit innen-
liegender Schichtseite, die gestrichelte Linie für Rollen mit außen-
liegender Schichtseite.
4. Halten Sie den Abwickler fest und drehen Sie den Rändelknopf (7) im Uhrzei-
gersinn, bis ein spürbarer Widerstand auftritt. Dadurch wird die Transferband-
rolle (5) am Abwickler Transfer (6) festgeklemmt.
5. Schieben Sie eine leere Papphülse (2) auf den Aufwickler Transfer (3).
Klemmen Sie die Hülse am Aufwickler fest, indem Sie den Aufwickler festhalten
und den Rändelknopf (4) im Uhrzeigersinn drehen.
6. Legen Sie das Transferband wie im Bild dargestellt ein und befestigen Sie das
Band mit einem Klebestreifen (z.B. Etikett) an der Papphülse (2).
7. Glätten und straffen Sie den Transferbandlauf, indem Sie den Aufwickler (3)
entgegen dem Uhrzeigersinn drehen.
Bei Apollo 1 ist der Hebel (1) vorher in die mittlere Raststellung zu schwenken.
8. Schwenken Sie den Hebel (1) entgegen dem Uhrzeigersinn bis zum Anschlag
verriegeln Sie dadurch den Druckkopf.
9. Schließen Sie den Deckel.
