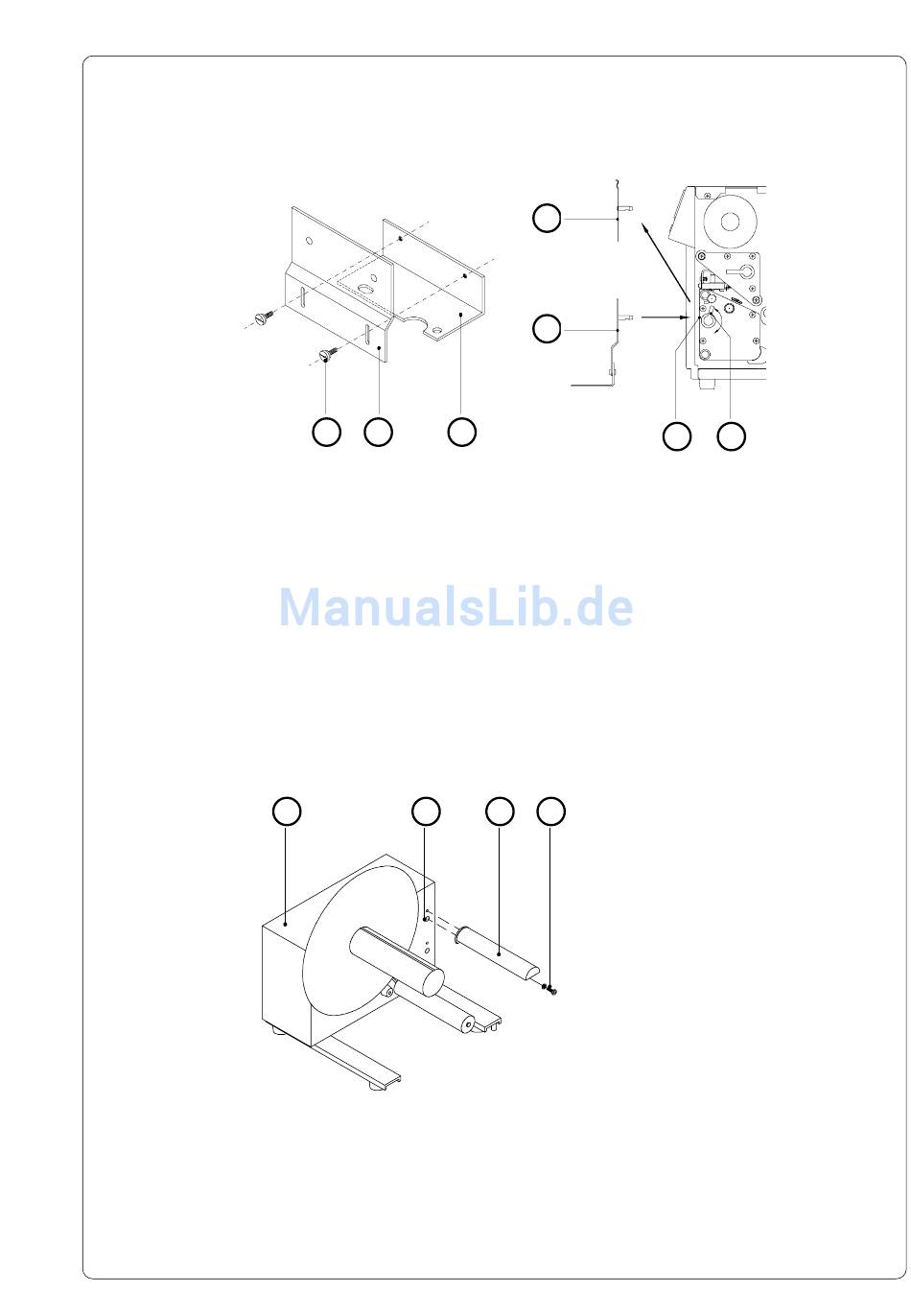

Montage des Druckeradapters
Für den Betrieb des externen Aufwickler ist der Druckeradapter an den Apollo zu
montieren.
1. Rändelschrauben (1) durch die Langlöcher des oberen Adapterblechs (2)
stecken und in die Gewindebuchsen des unteren Adapterblechs (3) lose
einschrauben.
2. Hebel (7) entgegen dem Uhrzeigersinn bis zum Anschlag schwenken.
3. Abreißblech (4) aus den Führungsbohrungen (6) ziehen.
4. Druckeradapter (5) in die Führungsbohrungen einschieben.
5. Hebel (7) im Uhrzeigersinn bis zum Anschlag schwenken.
6. Unteres Adapterblech (3) so in der Höhe verschieben, dass zwischen Adapter-
blech und Aufstellfläche ein Abstand von ca. 2 mm verbleibt.
7. Rändelschrauben (1) fest anziehen.
Montage der Umlenkung
Für den Betrieb des externen Aufwicklers am Apollo ist die Umlenkung (3) mit der
Zylinderschraube (4, incl. Scheibe) an der oberen Gewindebohrung (2) des
Aufwicklers (1) zu befestigen. Dazu befindet sich im Lieferumfang des Aufwicklers
ein Innensechskantschlüssel.
