Etikettenbezogene Justagen
Der Drucker ist in der Lage, ein breites Spektrum verschiedener Materialien zu
verarbeiten. Die Materialien können sich bezüglich der Breite und der Dicke sehr
stark voneinander unterscheiden. Außerdem ist es auch möglich, Etiketten zu
bedrucken, bei denen die Etikettenanfangserkennung über Reflex- oder
Perforationsmarken erfolgt.
Aus diesen Gründen sind für den konkreten Anwendungsfall die nachfolgenden
einfachen Justagen am Drucker vorzunehmen.
Justage der Druckkopfabstützung
2a
4

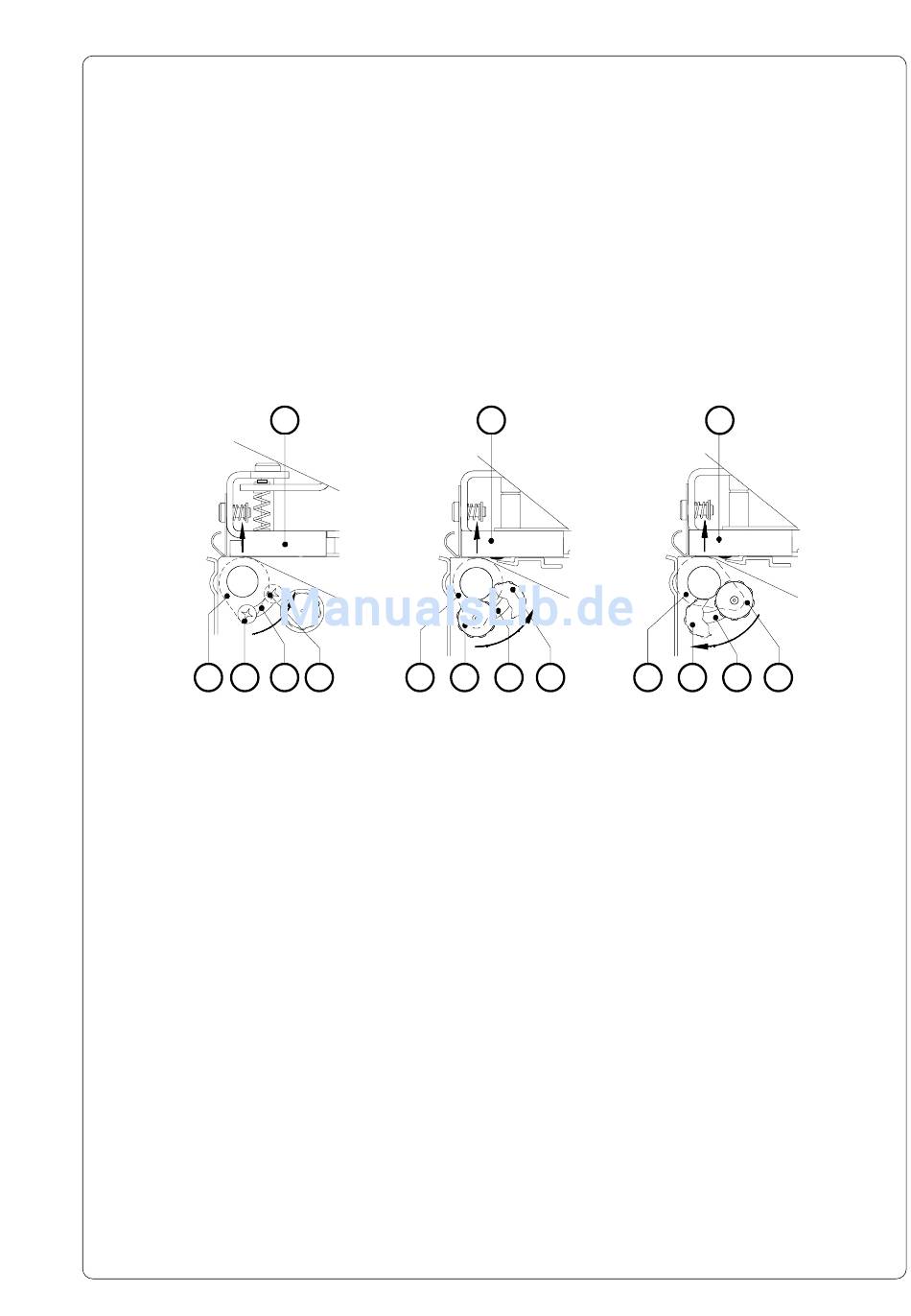

Apollo 1
Beim Bedrucken schmaler Etiketten (Breite < ca. 60 mm) ist es möglich, dass der
Druckkopf in dem Bereich, in dem kein Material liegt, direkt mit der Druckwalze in
Kontakt kommt. Das führt einerseits zu vorzeitigem Verschleiß des Druckkopfs
durch Abrieb. Andererseits liegt der Druckkopf nicht mehr plan auf dem Etikett auf.
Das dokumentiert sich in Unterschieden in der Druckintensität zwischen beiden
Etikettenrändern.
Daher ist bei der Verwendung schmaler Etiketten die Druckkopfabstützung (4) zu
aktivieren :
1. Lösen Sie die Feststellschraube (2).
2. Verschieben Sie die Feststellschraube (2) nach Bedarf im Formloch (3).
Die als Exzenter ausgebildete Druckkopfabstützung (4) wird dabei gedreht und
die Druckkopfhalterung (1) angehoben bzw. abgesenkt.
3. Für breite Etiketten empfiehlt sich die Stellung 2a. Hier ist die Druckkopfab-
stützung (4) vollkommen deaktiviert.
4. Bei der Verwendung schmaler Materialien legen Sie zur Justage einen zweiten
Etikettenstreifen am vorderen Ende der Druckwalze ein. Verschieben Sie die
Feststellschraube (2) so weit in Richtung 2b im Formloch (3), bis die Druck-
kopfabstützung (4) die Druckkopfhalterung (1) berührt. Entnehmen Sie den
zweiten Etikettenstreifen.
5. Ziehen Sie die Feststellschraube (2) an.
