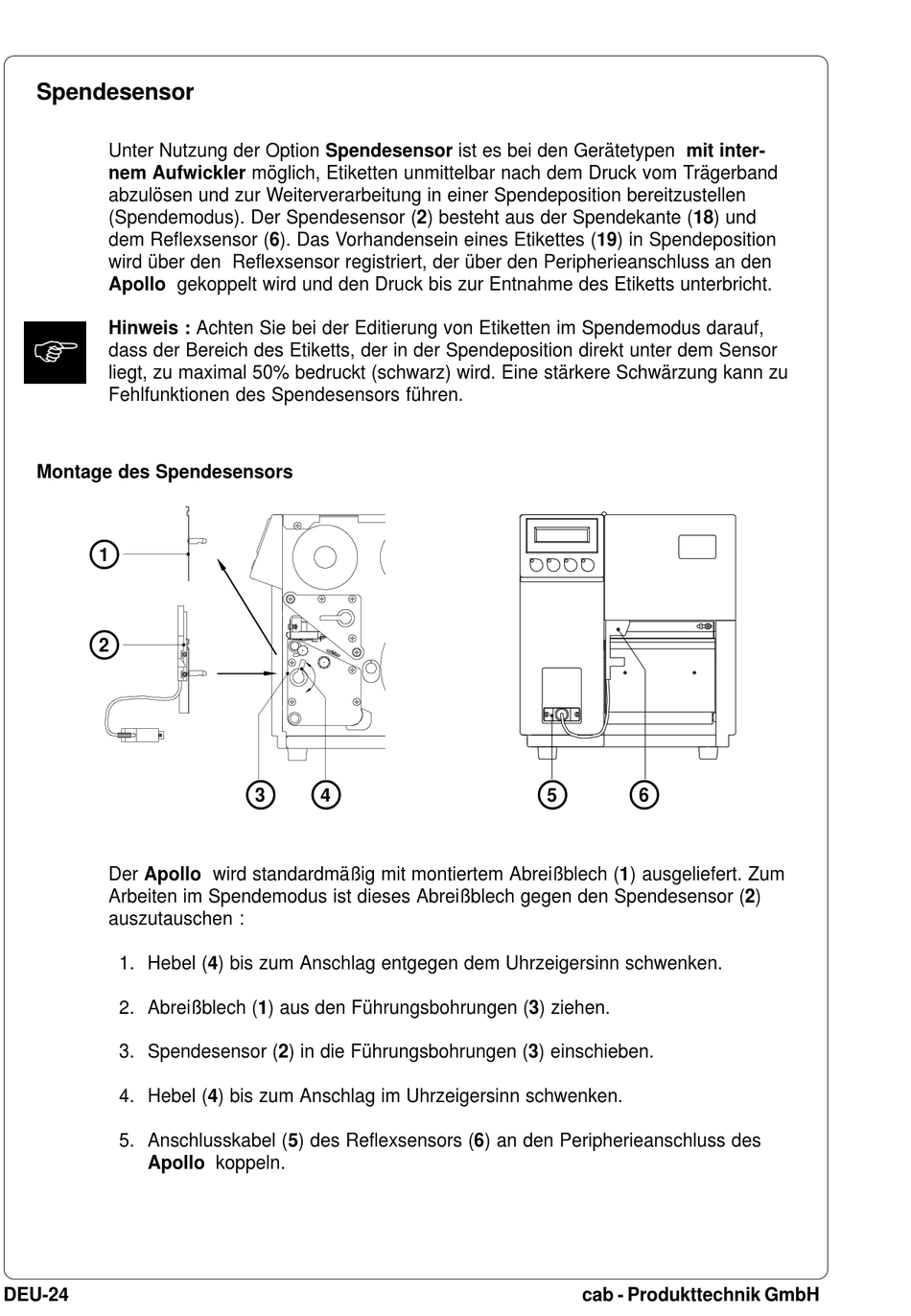

Spendesensor
Unter Nutzung der Option Spendesensor ist es bei den Gerätetypen mit inter-
nem Aufwickler möglich, Etiketten unmittelbar nach dem Druck vom Trägerband
abzulösen und zur Weiterverarbeitung in einer Spendeposition bereitzustellen
(Spendemodus). Der Spendesensor (2) besteht aus der Spendekante (18) und
dem Reflexsensor (6). Das Vorhandensein eines Etikettes (19) in Spendeposition
wird über den Reflexsensor registriert, der über den Peripherieanschluss an den
Apollo gekoppelt wird und den Druck bis zur Entnahme des Etiketts unterbricht.
F
Hinweis : Achten Sie bei der Editierung von Etiketten im Spendemodus darauf,
dass der Bereich des Etiketts, der in der Spendeposition direkt unter dem Sensor
liegt, zu maximal 50% bedruckt (schwarz) wird. Eine stärkere Schwärzung kann zu
Fehlfunktionen des Spendesensors führen.
Montage des Spendesensors
1
2
Der Apollo wird standardmäßig mit montiertem Abreißblech (1) ausgeliefert. Zum
Arbeiten im Spendemodus ist dieses Abreißblech gegen den Spendesensor (2)
auszutauschen :
1. Hebel (4) bis zum Anschlag entgegen dem Uhrzeigersinn schwenken.
2. Abreißblech (1) aus den Führungsbohrungen (3) ziehen.
3. Spendesensor (2) in die Führungsbohrungen (3) einschieben.
4. Hebel (4) bis zum Anschlag im Uhrzeigersinn schwenken.
5. Anschlusskabel (5) des Reflexsensors (6) an den Peripherieanschluss des
Apollo koppeln.
DEU-24
3
4
5
6
cab - Produkttechnik GmbH
