Pin 5/6 -
An Pin 5 ist die interne Betriebsspannung +24V des Druckers und an Pin 6
Masse angeschlossen. Diese Anschlüsse dienen dazu, um das Start-Signal mit
einem Taster erzeugen zu können.
Die Verwendung dieser Spannung für andere Zwecke ist unzulässig.
Pin 7/8/9 - nicht belegt
Ein- und Ausgänge über Optokoppler geführt, d.h. sie sind potentialfrei bezogen
auf den Drucker. Die Isolationsspannung beträgt 500 V. Die Spannungsfestigkeit
der Ausgänge beträgt 30 V.

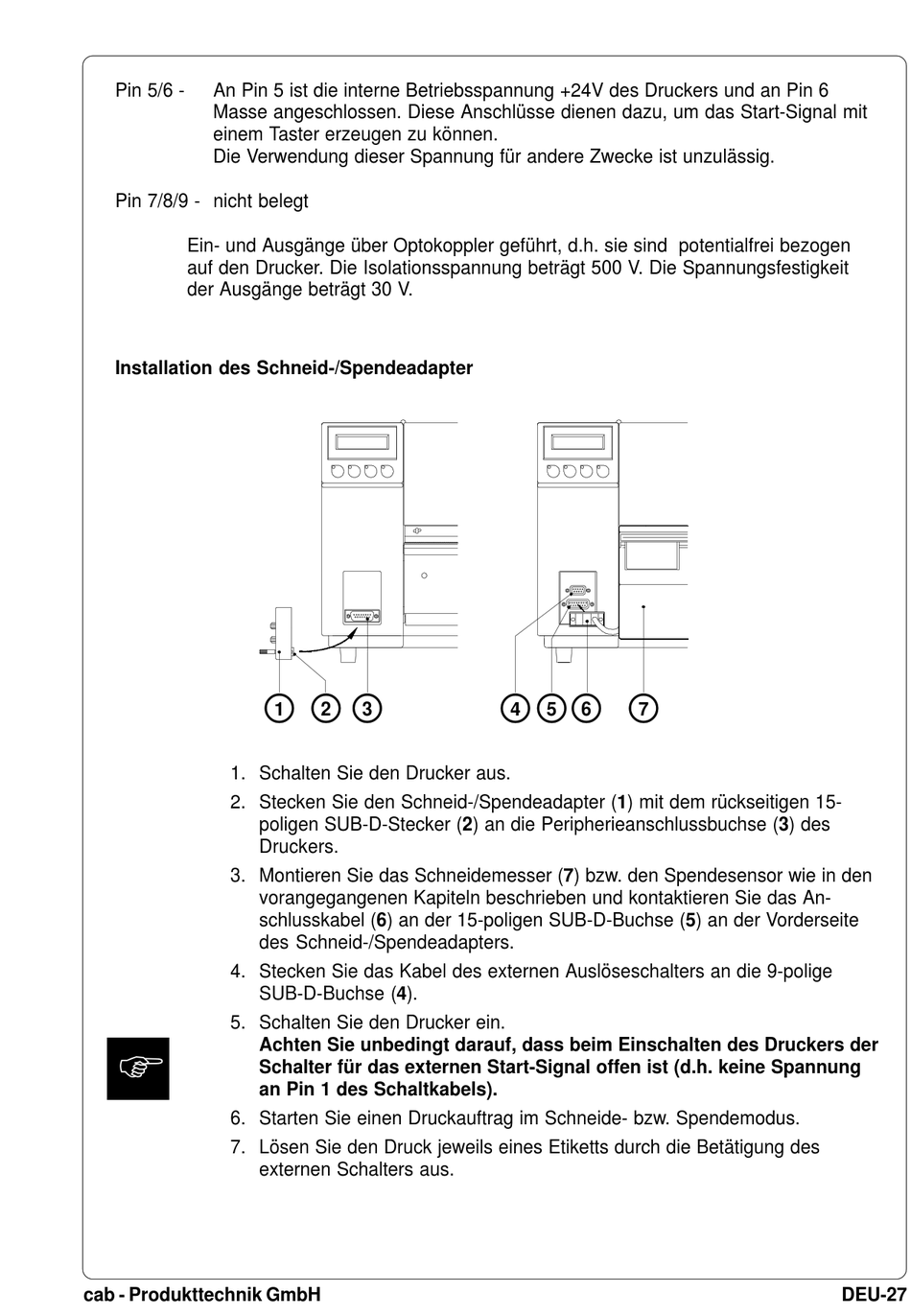

Installation des Schneid-/Spendeadapter
1. Schalten Sie den Drucker aus.
2. Stecken Sie den Schneid-/Spendeadapter (1) mit dem rückseitigen 15-
3. Montieren Sie das Schneidemesser (7) bzw. den Spendesensor wie in den
4. Stecken Sie das Kabel des externen Auslöseschalters an die 9-polige
5. Schalten Sie den Drucker ein.
F
6. Starten Sie einen Druckauftrag im Schneide- bzw. Spendemodus.
7. Lösen Sie den Druck jeweils eines Etiketts durch die Betätigung des
cab - Produkttechnik GmbH
1
2
3
poligen SUB-D-Stecker (2) an die Peripherieanschlussbuchse (3) des
Druckers.
vorangegangenen Kapiteln beschrieben und kontaktieren Sie das An-
schlusskabel (6) an der 15-poligen SUB-D-Buchse (5) an der Vorderseite
des Schneid-/Spendeadapters.
SUB-D-Buchse (4).
Achten Sie unbedingt darauf, dass beim Einschalten des Druckers der
Schalter für das externen Start-Signal offen ist (d.h. keine Spannung
an Pin 1 des Schaltkabels).
externen Schalters aus.
4
5
6
7
DEU-27
