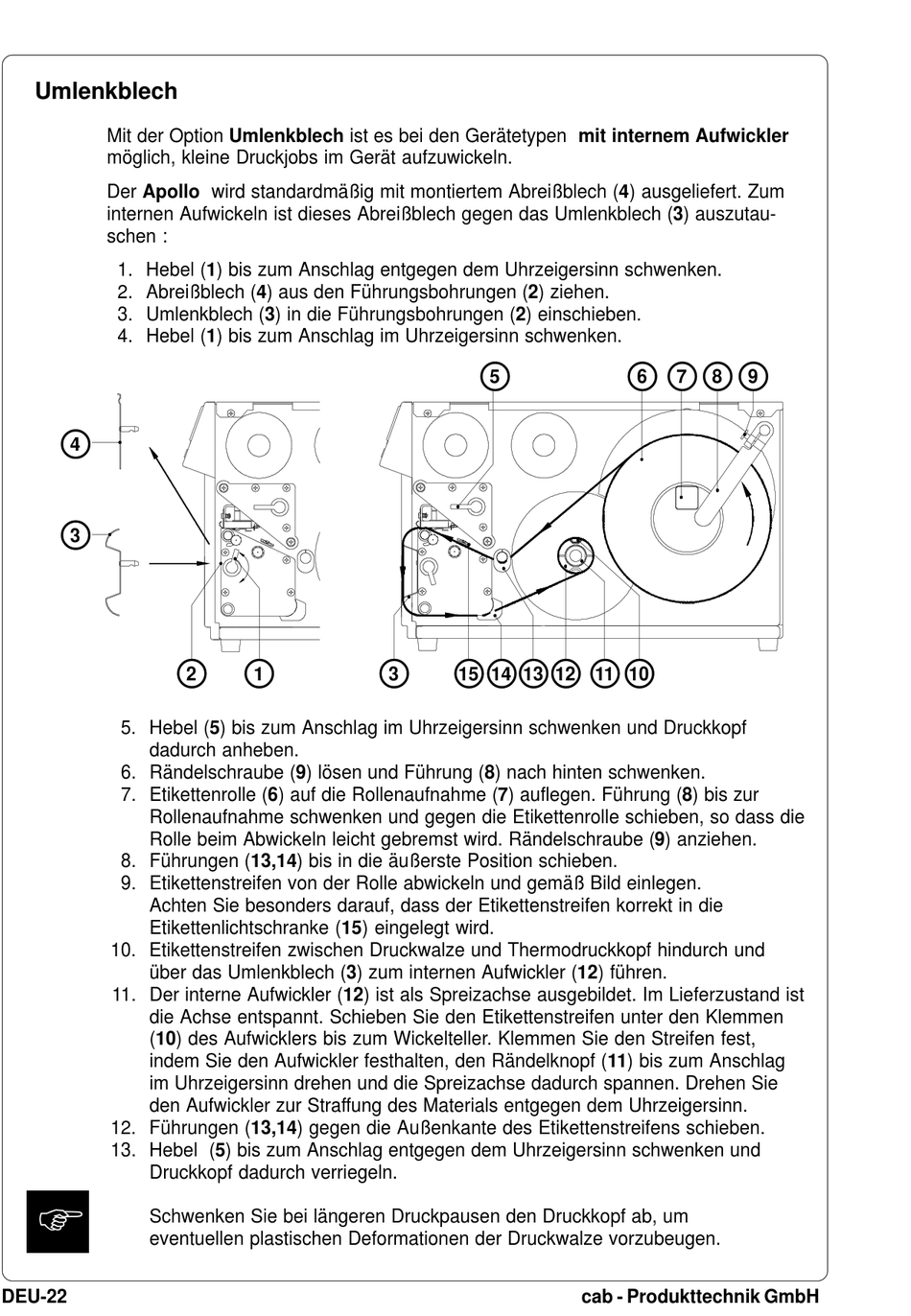

Umlenkblech
Mit der Option Umlenkblech ist es bei den Gerätetypen mit internem Aufwickler
möglich, kleine Druckjobs im Gerät aufzuwickeln.
Der Apollo wird standardmäßig mit montiertem Abreißblech (4) ausgeliefert. Zum
internen Aufwickeln ist dieses Abreißblech gegen das Umlenkblech (3) auszutau-
schen :
1. Hebel (1) bis zum Anschlag entgegen dem Uhrzeigersinn schwenken.
2. Abreißblech (4) aus den Führungsbohrungen (2) ziehen.
3. Umlenkblech (3) in die Führungsbohrungen (2) einschieben.
4. Hebel (1) bis zum Anschlag im Uhrzeigersinn schwenken.
4
3
5. Hebel (5) bis zum Anschlag im Uhrzeigersinn schwenken und Druckkopf
dadurch anheben.
6. Rändelschraube (9) lösen und Führung (8) nach hinten schwenken.
7. Etikettenrolle (6) auf die Rollenaufnahme (7) auflegen. Führung (8) bis zur
Rollenaufnahme schwenken und gegen die Etikettenrolle schieben, so dass die
Rolle beim Abwickeln leicht gebremst wird. Rändelschraube (9) anziehen.
8. Führungen (13,14) bis in die äußerste Position schieben.
9. Etikettenstreifen von der Rolle abwickeln und gemäß Bild einlegen.
Achten Sie besonders darauf, dass der Etikettenstreifen korrekt in die
Etikettenlichtschranke (15) eingelegt wird.
10. Etikettenstreifen zwischen Druckwalze und Thermodruckkopf hindurch und
über das Umlenkblech (3) zum internen Aufwickler (12) führen.
11. Der interne Aufwickler (12) ist als Spreizachse ausgebildet. Im Lieferzustand ist
die Achse entspannt. Schieben Sie den Etikettenstreifen unter den Klemmen
(10) des Aufwicklers bis zum Wickelteller. Klemmen Sie den Streifen fest,
indem Sie den Aufwickler festhalten, den Rändelknopf (11) bis zum Anschlag
im Uhrzeigersinn drehen und die Spreizachse dadurch spannen. Drehen Sie
den Aufwickler zur Straffung des Materials entgegen dem Uhrzeigersinn.
12. Führungen (13,14) gegen die Außenkante des Etikettenstreifens schieben.
13. Hebel (5) bis zum Anschlag entgegen dem Uhrzeigersinn schwenken und
Druckkopf dadurch verriegeln.
F
Schwenken Sie bei längeren Druckpausen den Druckkopf ab, um
eventuellen plastischen Deformationen der Druckwalze vorzubeugen.
DEU-22
2
1
5
3
15
14
13
12
6
7
8
9
11
10
cab - Produkttechnik GmbH
