6 2

Reinigung

2.1

Reinigung durch den Bediener

Die folgenden Reinigungsarbeiten sind in der "Bedienungsanleitung" beschrieben:
• Gerät reinigen
• Druckkopf reinigen
• Druckwalze reinigen
• Etikettenlichtschranke A2+ A4+ reinigen
2.2

Reinigung der Etikettenlichtschranke A6+, A8+

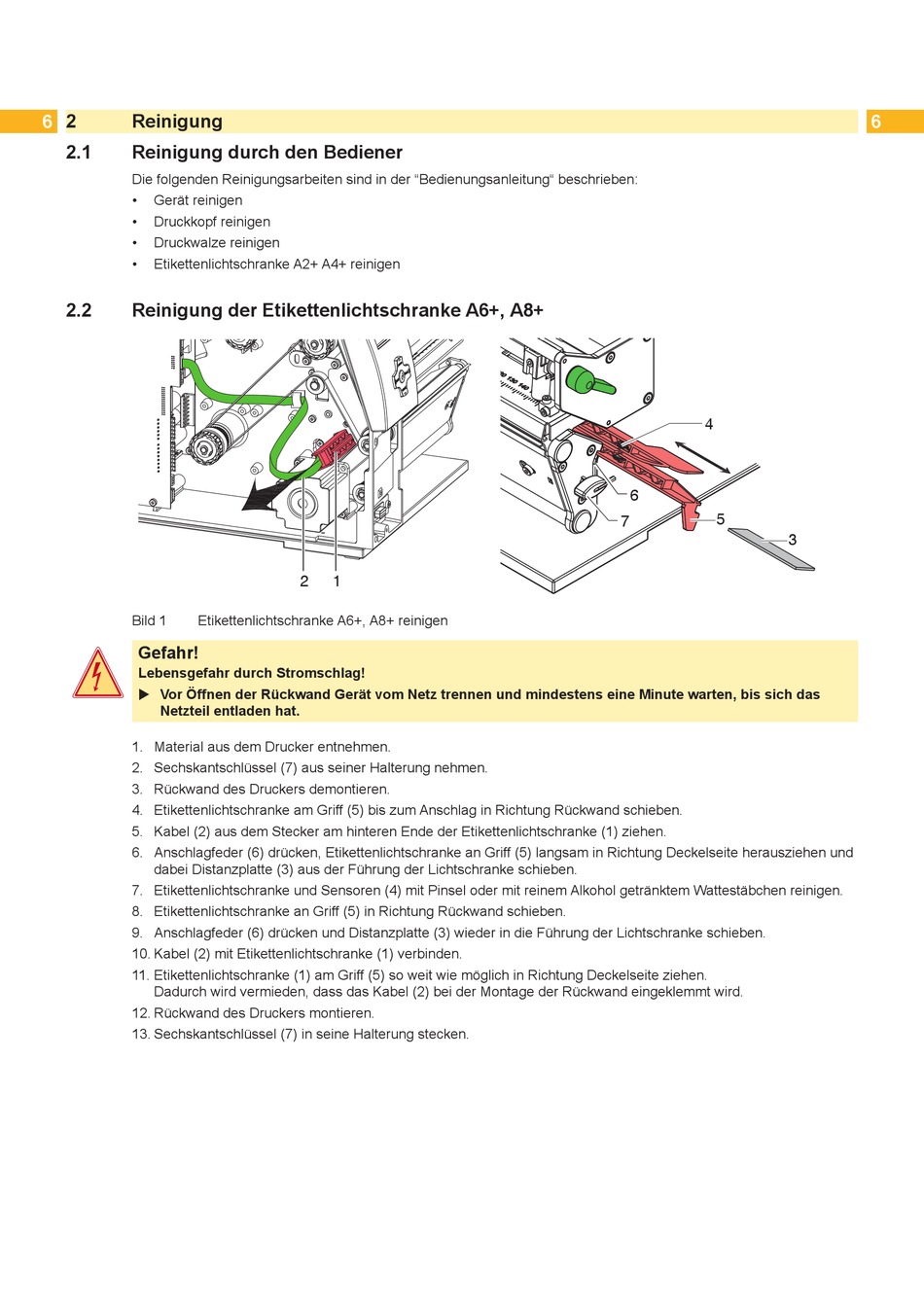

Bild 1 Etikettenlichtschranke A6+, A8+ reinigen
Gefahr!
Lebensgefahr durch Stromschlag!
X Vor Öffnen der Rückwand Gerät vom Netz trennen und mindestens eine Minute warten, bis sich das
Netzteil entladen hat.
1. Material aus dem Drucker entnehmen.
2. Sechskantschlüssel (7) aus seiner Halterung nehmen.
3. Rückwand des Druckers demontieren.
4. Etikettenlichtschranke am Griff (5) bis zum Anschlag in Richtung Rückwand schieben.
5. Kabel (2) aus dem Stecker am hinteren Ende der Etikettenlichtschranke (1) ziehen.
6. Anschlagfeder (6) drücken, Etikettenlichtschranke an Griff (5) langsam in Richtung Deckelseite herausziehen und
dabei Distanzplatte (3) aus der Führung der Lichtschranke schieben.
7. Etikettenlichtschranke und Sensoren (4) mit Pinsel oder mit reinem Alkohol getränktem Wattestäbchen reinigen.
8. Etikettenlichtschranke an Griff (5) in Richtung Rückwand schieben.
9. Anschlagfeder (6) drücken und Distanzplatte (3) wieder in die Führung der Lichtschranke schieben.
10. Kabel (2) mit Etikettenlichtschranke (1) verbinden.
11. Etikettenlichtschranke (1) am Griff (5) so weit wie möglich in Richtung Deckelseite ziehen.
Dadurch wird vermieden, dass das Kabel (2) bei der Montage der Rückwand eingeklemmt wird.
12. Rückwand des Druckers montieren.
13. Sechskantschlüssel (7) in seine Halterung stecken.
2 1
4
6
5
7
3
6
