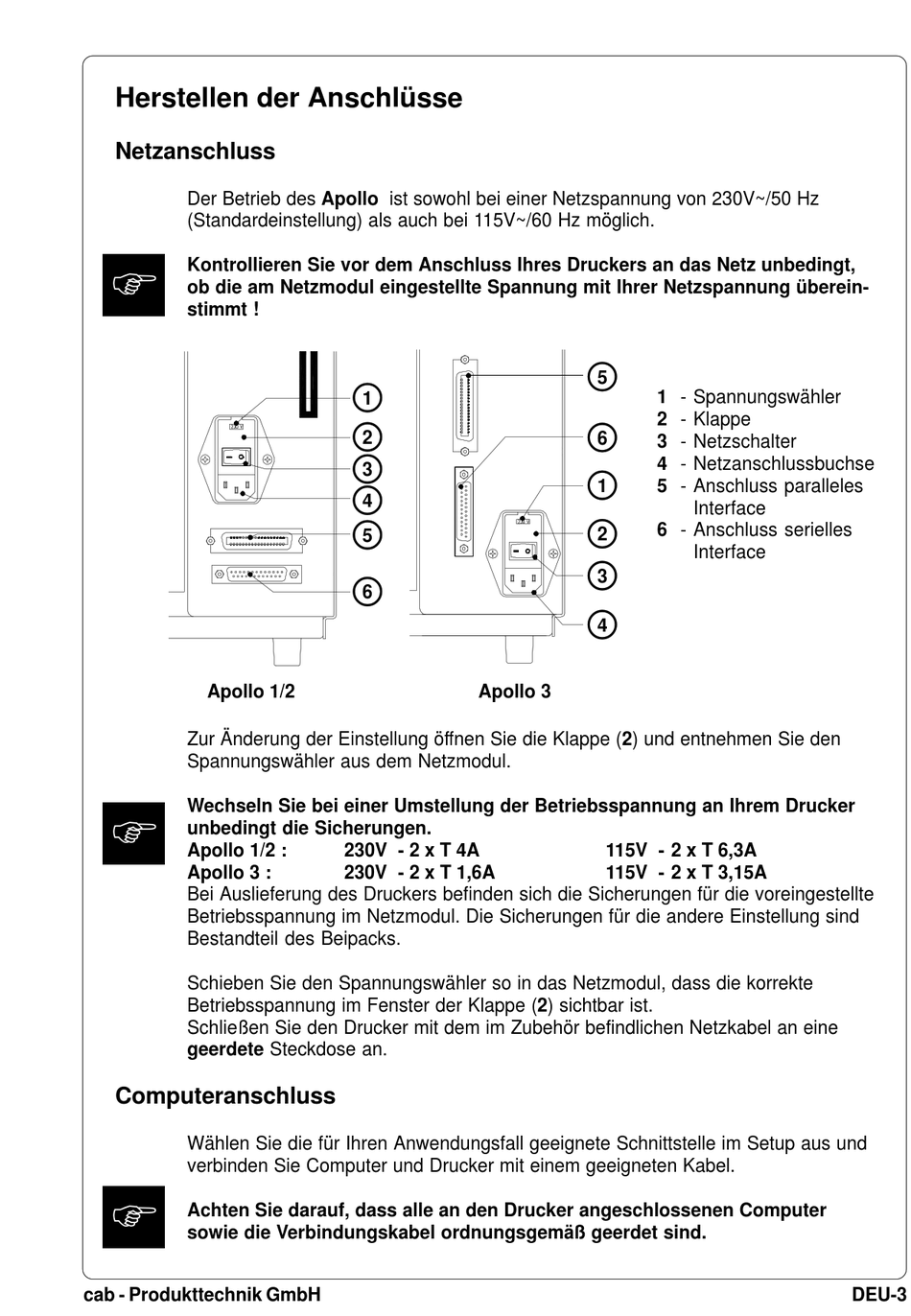

Herstellen der Anschlüsse
Netzanschluss
Der Betrieb des Apollo ist sowohl bei einer Netzspannung von 230V~/50 Hz
(Standardeinstellung) als auch bei 115V~/60 Hz möglich.
F
Kontrollieren Sie vor dem Anschluss Ihres Druckers an das Netz unbedingt,
ob die am Netzmodul eingestellte Spannung mit Ihrer Netzspannung überein-
stimmt !
Apollo 1/2
Zur Änderung der Einstellung öffnen Sie die Klappe (2) und entnehmen Sie den
Spannungswähler aus dem Netzmodul.
Wechseln Sie bei einer Umstellung der Betriebsspannung an Ihrem Drucker
F
unbedingt die Sicherungen.
Apollo 1/2 :
Apollo 3 :
Bei Auslieferung des Druckers befinden sich die Sicherungen für die voreingestellte
Betriebsspannung im Netzmodul. Die Sicherungen für die andere Einstellung sind
Bestandteil des Beipacks.
Schieben Sie den Spannungswähler so in das Netzmodul, dass die korrekte
Betriebsspannung im Fenster der Klappe (2) sichtbar ist.
Schließen Sie den Drucker mit dem im Zubehör befindlichen Netzkabel an eine
geerdete Steckdose an.
Computeranschluss
Wählen Sie die für Ihren Anwendungsfall geeignete Schnittstelle im Setup aus und
verbinden Sie Computer und Drucker mit einem geeigneten Kabel.
F
Achten Sie darauf, dass alle an den Drucker angeschlossenen Computer
sowie die Verbindungskabel ordnungsgemäß geerdet sind.
cab - Produkttechnik GmbH
1
2
3
4
5
6
Apollo 3
230V - 2 x T 4A
230V - 2 x T 1,6A
5
1 - Spannungswähler
2 - Klappe
6
3 - Netzschalter
4 - Netzanschlussbuchse
1
5 - Anschluss paralleles
Interface
6 - Anschluss serielles
2
Interface
3
4
115V - 2 x T 6,3A
115V - 2 x T 3,15A
DEU-3
