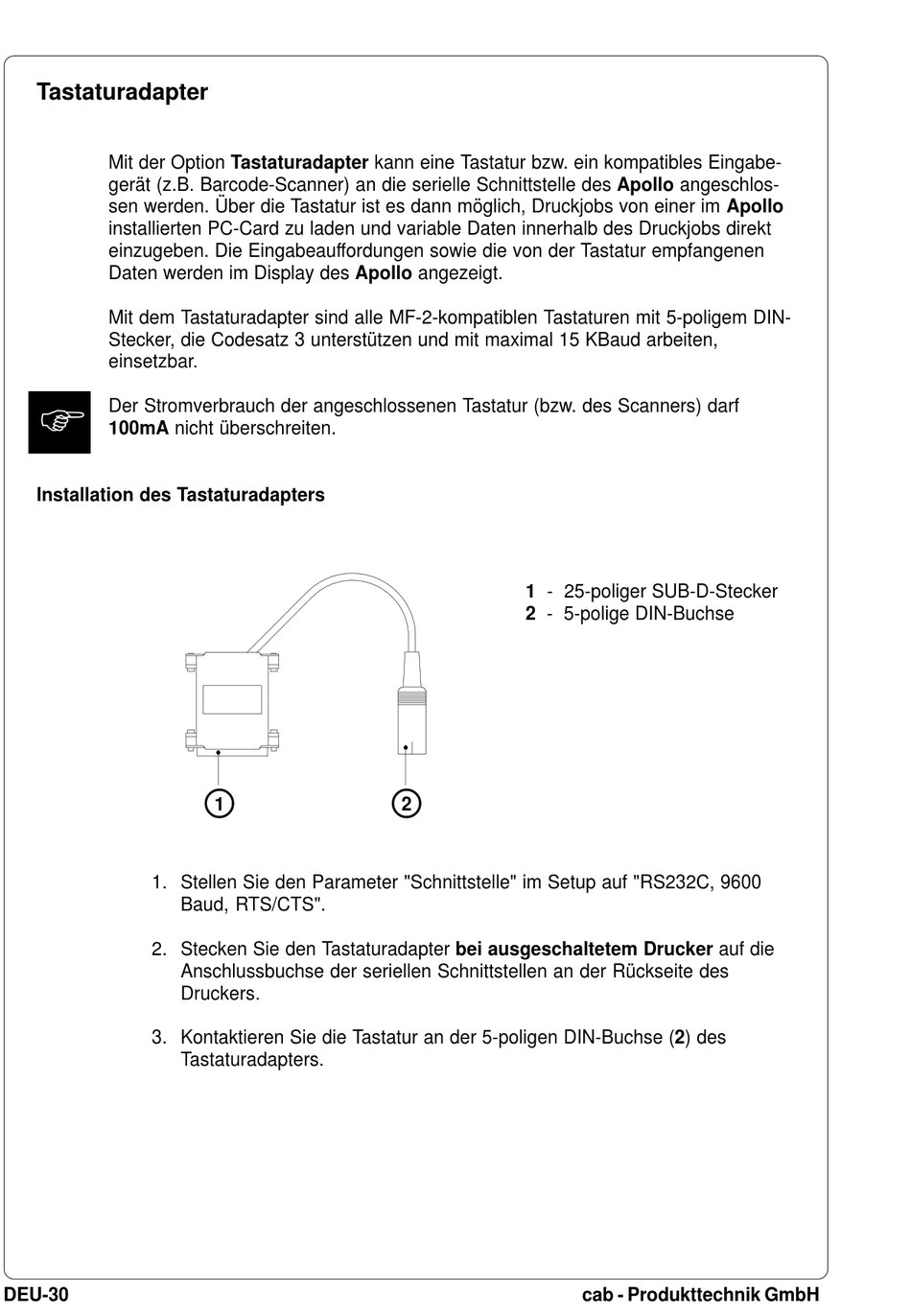

Tastaturadapter
Mit der Option Tastaturadapter kann eine Tastatur bzw. ein kompatibles Eingabe-
gerät (z.B. Barcode-Scanner) an die serielle Schnittstelle des Apollo angeschlos-
sen werden. Über die Tastatur ist es dann möglich, Druckjobs von einer im Apollo
installierten PC-Card zu laden und variable Daten innerhalb des Druckjobs direkt
einzugeben. Die Eingabeauffordungen sowie die von der Tastatur empfangenen
Daten werden im Display des Apollo angezeigt.
Mit dem Tastaturadapter sind alle MF-2-kompatiblen Tastaturen mit 5-poligem DIN-
Stecker, die Codesatz 3 unterstützen und mit maximal 15 KBaud arbeiten,
einsetzbar.
F
Der Stromverbrauch der angeschlossenen Tastatur (bzw. des Scanners) darf
100mA nicht überschreiten.
Installation des Tastaturadapters
1. Stellen Sie den Parameter "Schnittstelle" im Setup auf "RS232C, 9600
2. Stecken Sie den Tastaturadapter bei ausgeschaltetem Drucker auf die
3. Kontaktieren Sie die Tastatur an der 5-poligen DIN-Buchse (2) des
DEU-30
1
Baud, RTS/CTS".
Anschlussbuchse der seriellen Schnittstellen an der Rückseite des
Druckers.
Tastaturadapters.
1 - 25-poliger SUB-D-Stecker
2 - 5-polige DIN-Buchse
2
cab - Produkttechnik GmbH
