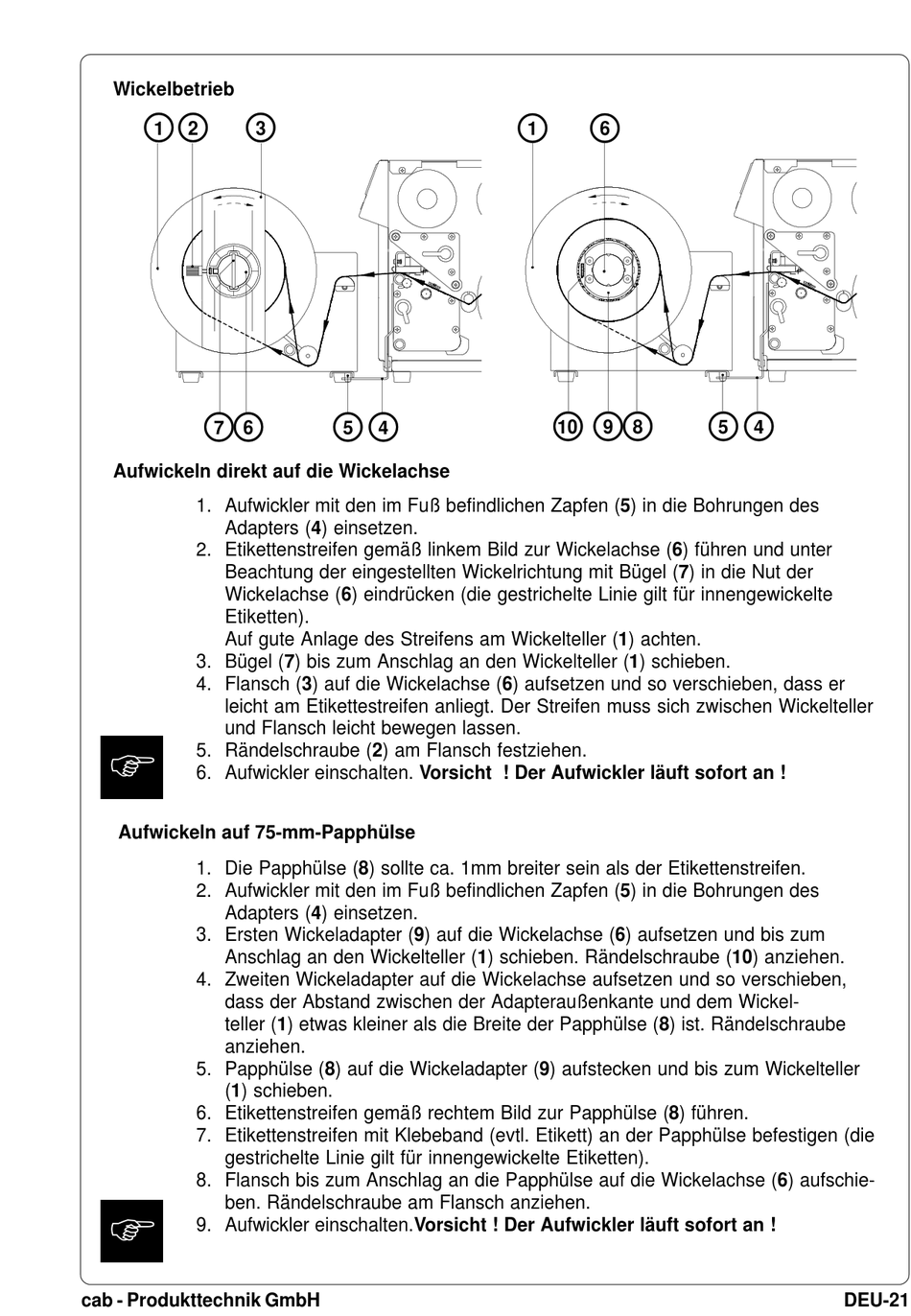

Wickelbetrieb
1
2
7 6
Aufwickeln direkt auf die Wickelachse
1. Aufwickler mit den im Fuß befindlichen Zapfen (5) in die Bohrungen des
Adapters (4) einsetzen.
2. Etikettenstreifen gemäß linkem Bild zur Wickelachse (6) führen und unter
Beachtung der eingestellten Wickelrichtung mit Bügel (7) in die Nut der
Wickelachse (6) eindrücken (die gestrichelte Linie gilt für innengewickelte
Etiketten).
Auf gute Anlage des Streifens am Wickelteller (1) achten.
3. Bügel (7) bis zum Anschlag an den Wickelteller (1) schieben.
4. Flansch (3) auf die Wickelachse (6) aufsetzen und so verschieben, dass er
leicht am Etikettestreifen anliegt. Der Streifen muss sich zwischen Wickelteller
und Flansch leicht bewegen lassen.
F
5. Rändelschraube (2) am Flansch festziehen.
6. Aufwickler einschalten. Vorsicht ! Der Aufwickler läuft sofort an !
Aufwickeln auf 75-mm-Papphülse
1. Die Papphülse (8) sollte ca. 1mm breiter sein als der Etikettenstreifen.
2. Aufwickler mit den im Fuß befindlichen Zapfen (5) in die Bohrungen des
Adapters (4) einsetzen.
3. Ersten Wickeladapter (9) auf die Wickelachse (6) aufsetzen und bis zum
Anschlag an den Wickelteller (1) schieben. Rändelschraube (10) anziehen.
4. Zweiten Wickeladapter auf die Wickelachse aufsetzen und so verschieben,
dass der Abstand zwischen der Adapteraußenkante und dem Wickel-
teller (1) etwas kleiner als die Breite der Papphülse (8) ist. Rändelschraube
anziehen.
5. Papphülse (8) auf die Wickeladapter (9) aufstecken und bis zum Wickelteller
(1) schieben.
6. Etikettenstreifen gemäß rechtem Bild zur Papphülse (8) führen.
7. Etikettenstreifen mit Klebeband (evtl. Etikett) an der Papphülse befestigen (die
gestrichelte Linie gilt für innengewickelte Etiketten).
8. Flansch bis zum Anschlag an die Papphülse auf die Wickelachse (6) aufschie-
ben. Rändelschraube am Flansch anziehen.
F
9. Aufwickler einschalten.Vorsicht ! Der Aufwickler läuft sofort an !
cab - Produkttechnik GmbH
3
5
4
1
6
10
9
8
5
4
DEU-21
