4 Material einlegen
12
4.1.2

Etikettenrolle einsetzen

1
2
3
4

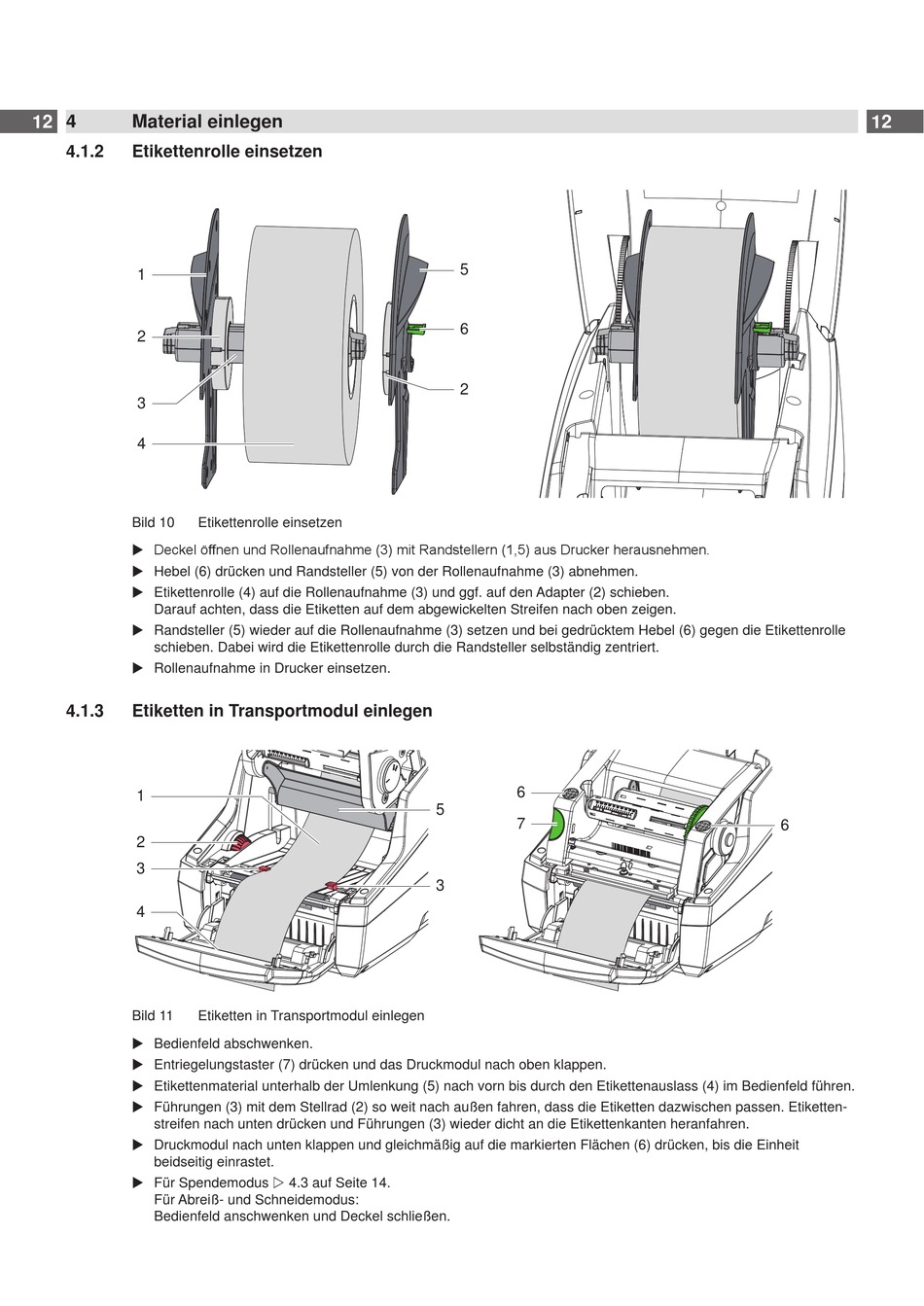

Bild 10 Etikettenrolle einsetzen
 Deckel öffnen und Rollenaufnahme (3) mit Randstellern (1,5) aus Drucker herausnehmen.
 Hebel (6) drücken und Randsteller (5) von der Rollenaufnahme (3) abnehmen.
 Etikettenrolle (4) auf die Rollenaufnahme (3) und ggf. auf den Adapter (2) schieben.
Darauf achten, dass die Etiketten auf dem abgewickelten Streifen nach oben zeigen.
 Randsteller (5) wieder auf die Rollenaufnahme (3) setzen und bei gedrücktem Hebel (6) gegen die Etikettenrolle
schieben. Dabei wird die Etikettenrolle durch die Randsteller selbständig zentriert.
 Rollenaufnahme in Drucker einsetzen.
4.1.3

Etiketten in Transportmodul einlegen

1
2
3
4
Bild 11 Etiketten in Transportmodul einlegen
 Bedienfeld abschwenken.
 Entriegelungstaster (7) drücken und das Druckmodul nach oben klappen.
 Etikettenmaterial unterhalb der Umlenkung (5) nach vorn bis durch den Etikettenauslass (4) im Bedienfeld führen.
 Führungen (3) mit dem Stellrad (2) so weit nach außen fahren, dass die Etiketten dazwischen passen. Etiketten-
streifen nach unten drücken und Führungen (3) wieder dicht an die Etikettenkanten heranfahren.
 Druckmodul nach unten klappen und gleichmäßig auf die markierten Flächen (6) drücken, bis die Einheit
beidseitig einrastet.
 Für Spendemodus  4.3 auf Seite 14.
Für Abreiß- und Schneidemodus:
Bedienfeld anschwenken und Deckel schließen.
