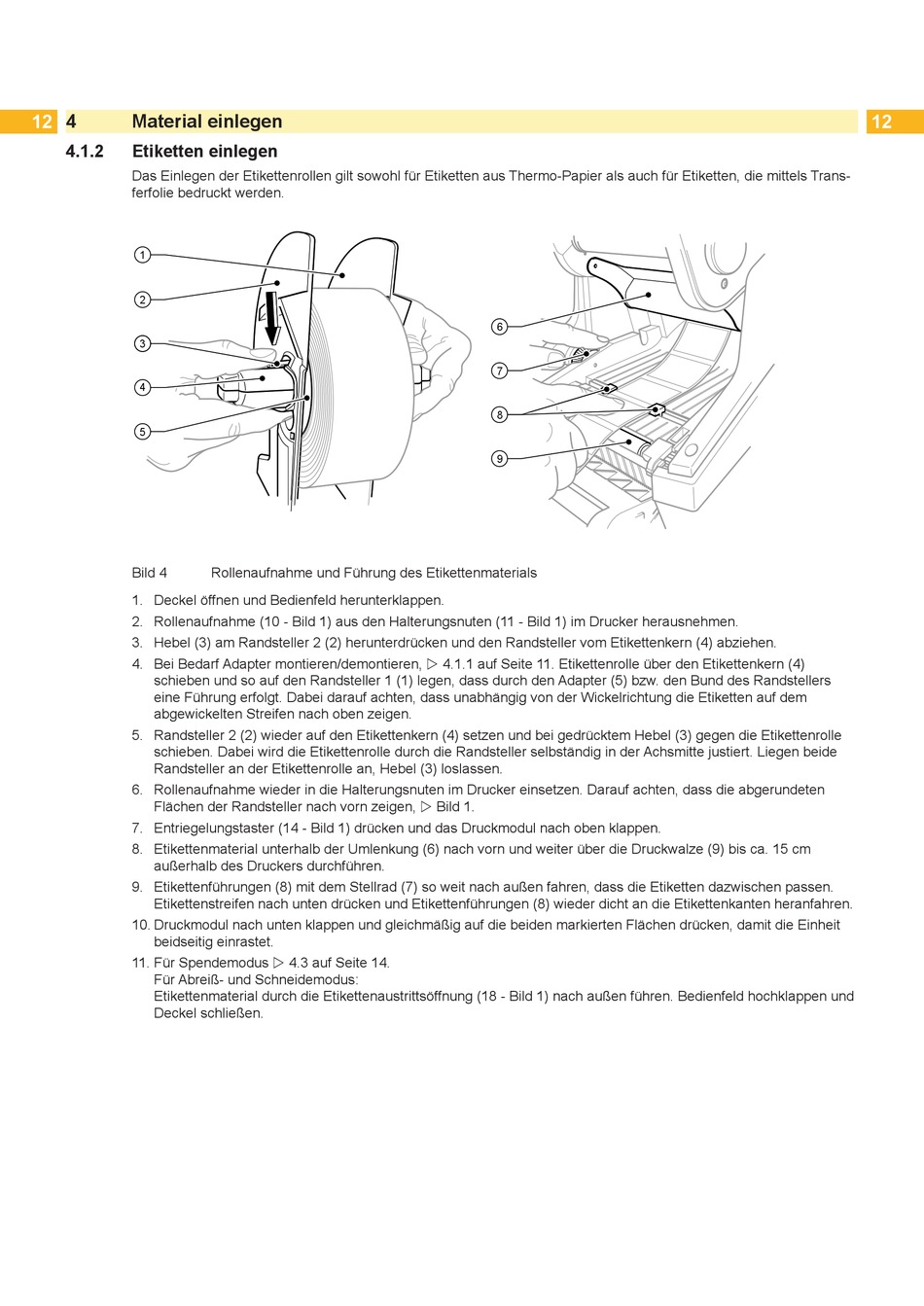

12 4 Material einlegen
4.1.2

Etiketten einlegen

Das Einlegen der Etikettenrollen gilt sowohl für Etiketten aus Thermo-Papier als auch für Etiketten, die mittels Trans-
ferfolie bedruckt werden.
1
2
2 3
4
5
Bild 4
1. Deckel öffnen und Bedienfeld herunterklappen.
2. Rollenaufnahme (10 - Bild 1) aus den Halterungsnuten (11 - Bild 1) im Drucker herausnehmen.
3. Hebel (3) am Randsteller 2 (2) herunterdrücken und den Randsteller vom Etikettenkern (4) abziehen.
4. Bei Bedarf Adapter montieren/demontieren,  4.1.1 auf Seite 11. Etikettenrolle über den Etikettenkern (4)
schieben und so auf den Randsteller 1 (1) legen, dass durch den Adapter (5) bzw. den Bund des Randstellers
eine Führung erfolgt. Dabei darauf achten, dass unabhängig von der Wickelrichtung die Etiketten auf dem
abgewickelten Streifen nach oben zeigen.
5. Randsteller 2 (2) wieder auf den Etikettenkern (4) setzen und bei gedrücktem Hebel (3) gegen die Etikettenrolle
schieben. Dabei wird die Etikettenrolle durch die Randsteller selbständig in der Achsmitte justiert. Liegen beide
Randsteller an der Etikettenrolle an, Hebel (3) loslassen.
6. Rollenaufnahme wieder in die Halterungsnuten im Drucker einsetzen. Darauf achten, dass die abgerundeten
Flächen der Randsteller nach vorn zeigen,  Bild 1.
7. Entriegelungstaster (14 - Bild 1) drücken und das Druckmodul nach oben klappen.
8. Etikettenmaterial unterhalb der Umlenkung (6) nach vorn und weiter über die Druckwalze (9) bis ca. 15 cm
außerhalb des Druckers durchführen.
9. Etikettenführungen (8) mit dem Stellrad (7) so weit nach außen fahren, dass die Etiketten dazwischen passen.
Etikettenstreifen nach unten drücken und Etikettenführungen (8) wieder dicht an die Etikettenkanten heranfahren.
10. Druckmodul nach unten klappen und gleichmäßig auf die beiden markierten Flächen drücken, damit die Einheit
beidseitig einrastet.
11. Für Spendemodus  4.3 auf Seite 14.
Für Abreiß- und Schneidemodus:
Etikettenmaterial durch die Etikettenaustrittsöffnung (18 - Bild 1) nach außen führen. Bedienfeld hochklappen und
Deckel schließen.
Rollenaufnahme und Führung des Etikettenmaterials
6
7
8
9
12
